Relief Valve Test Systems
安全阀测试系统
Hydratron阀门测试系统是多年经验和客户反馈的结果。多年来，我们不断改进设计，以适应安全阀(PSV)和控制阀的测试要求。
安全阀测试系统涵盖了各种阀门尺寸和类型，经过精心设计，能够满足阀门制造企业和服务/维修车间的需求。
他们可以提供液压或手动夹紧机构，以适应任何法兰设计，以及螺纹或其他连接适配器。

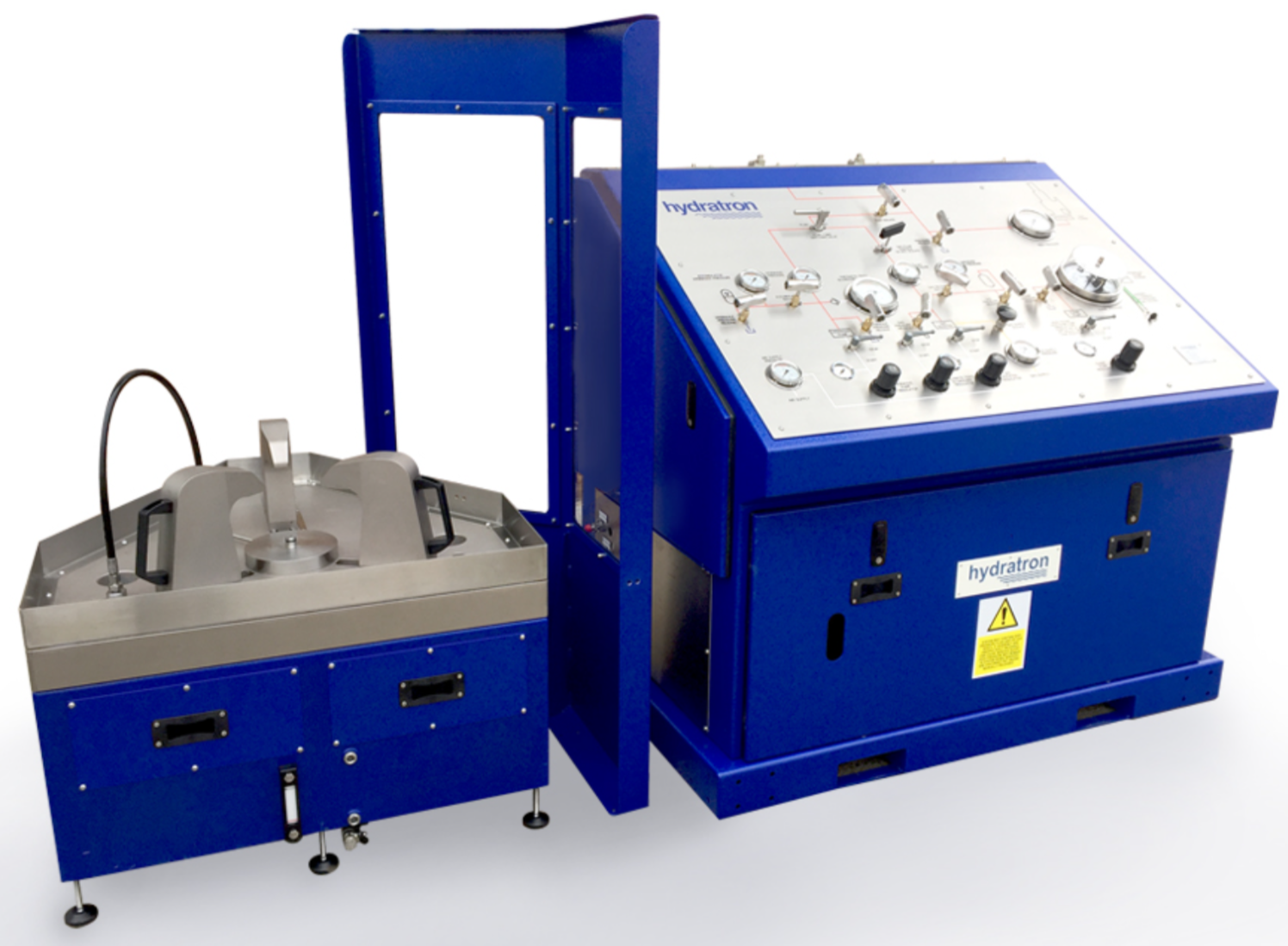

Hydratron的安全阀测试台通常用于小型阀门测试的台式装置，也有水平和垂直配置。此外，它们可以提供不同水平的自动化和数据采集，包括触摸屏操作和无线连接。
此外，Hydratron阀门测试设备也可以用集装箱运输。
关键特征：
- 用于测试“-2”螺纹和“-16”法兰阀门
- 水和天然气的压力高达14500磅/平方英寸(1000巴)
- 128吨夹紧力能力
- PLC控制的夹紧互锁安全系统，确保施加正确的夹紧压力，避免不安全阀门释放的风险
- 测试压力表接口，便于拆卸测试压力表
- 视觉和电子气泡计数器选项可用于阀座泄漏测试
- 坚固耐用的设计，所有浸湿部件均化学镀镍

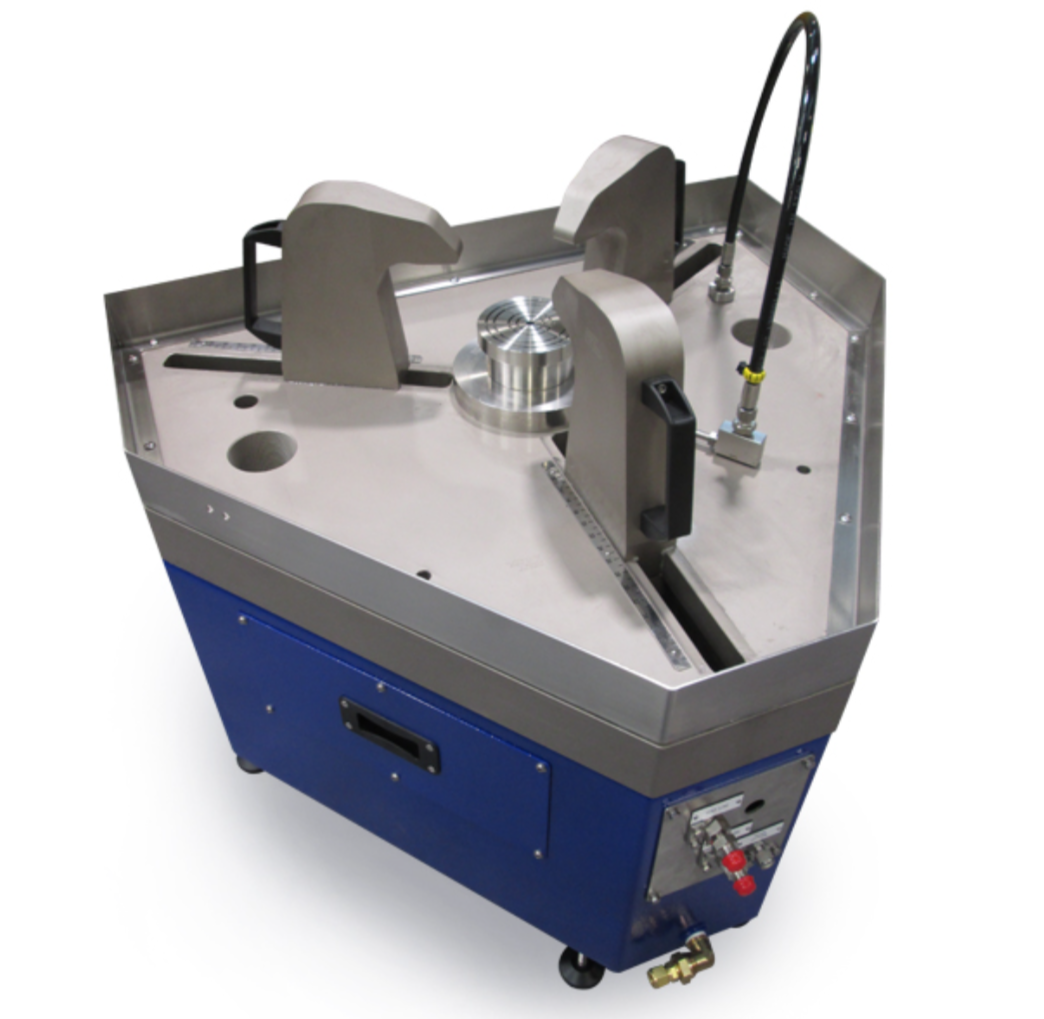

- 带有校准刻度的单个夹钳载玻片
- 配接板可用于容纳螺纹、法兰和RTJ型接头
- 操作员保护-联锁测试舱
- 数据采集系统
型号和性能：
| Model | 最大尺寸值 | 最大试验压力 | 最大负载夹具 | 最大法兰数 | |||
|---|---|---|---|---|---|---|---|
| 英寸 | 毫米 | Psi | bar | 吨 | 英寸 | 毫米 | |
| RVTB12HCG207B | 12 | 305 | 3,002 | 207 | 100 | 19 | 483 |
| RVTB12HCW207B | 12 | 305 | 3,002 | 207 | 100 | 19 | 483 |
| RVTB12HCWG207B | 12 | 305 | 3,002 | 207 | 100 | 19 | 483 |
| RVTB12HCG414B | 12 | 305 | 6,003 | 414 | 100 | 19 | 483 |
| RVTB12HCW414B | 12 | 305 | 6,003 | 414 | 100 | 19 | 483 |
| RVTB12HCG690B | 12 | 305 | 6,003 | 414 | 100 | 19 | 483 |
| RVTB12HCW690B | 12 | 305 | 10,005 | 690 | 100 | 19 | 483 |
| RVTB12HCWG690B | 12 | 305 | 10,005 | 690 | 100 | 19 | 483 |
| RVTB12HCG1000B | 12 | 305 | 10,005 | 690 | 100 | 19 | 483 |
| RVTB12HCW1000B | 12 | 305 | 14,500 | 1,000 | 100 | 19 | 483 |
| RVTB12HCWG1000B | 12 | 305 | 14,500 | 1,000 | 100 | 19 | 483 |
| RVTB16HCG207B | 16 | 406 | 14,500 | 207 | 128 | 24 | 597 |
| RVTB16HCW207B | 16 | 406 | 3,002 | 207 | 128 | 24 | 597 |
| RVTB16HCWG207B | 16 | 406 | 3,002 | 207 | 128 | 24 | 597 |
| RVTB16HCG414B | 16 | 406 | 6,003 | 414 | 128 | 24 | 597 |
| RVTB16HCW414B | 16 | 406 | 6,003 | 414 | 128 | 24 | 597 |
| RVTB16HCWG414B | 16 | 406 | 6,003 | 414 | 128 | 24 | 597 |
| RVTB16HCG690B | 16 | 406 | 10,005 | 690 | 128 | 24 | 597 |
| RVTB16HCW690B | 16 | 406 | 10,005 | 690 | 128 | 24 | 597 |
| RVTB16HCWG690B | 16 | 406 | 10,005 | 690 | 128 | 24 | 597 |
| RVTB16HCG1000B | 16 | 406 | 14,500 | 1,000 | 128 | 24 | 597 |
| RVTB16HCW1000B | 16 | 406 | 14,500 | 1,000 | 128 | 24 | 597 |
| RVTB16HCWG1000B | 16 | 406 | 14,500 | 1,000 | 128 | 24 | 597 |
双作用（DA）气体增压器
具有直接连接的一体式线性往复式气动马达的往复式正排量气泵。
Hydratron单级双作用气动气体增压器
是一款往复式正排量气泵，带有直接耦合的一体式线性往复式气动马达，旨在产生高压气体输出。
在双作用模型中，通过直接连接到两个较小直径的气体活塞的较大直径的空气驱动活塞之间的面积比，可以实现压力增加。后者具有彼此相同的直径。气体增压器的往复运动将低压气体吸入增压器，然后将较高压力的气体从增压器输出到密闭系统中。在双作用型号上，进气压力用于提供额外的能量，从而实现更高的输出压力和更高的流量。
所有型号均可轻松整合到易于操作的 标准系统天然气动力/传输装置中。
双动气增强器的主要功能
Hydratron单级双作用气动气体增压器具有许多理想的功能：
- 能够在预定压力下失速并保持此固定压力，而无需消耗功率或产生热量。
- 节能机制利用进气压力辅助空气驱动马达。
- 没有着火或火花的危险。
- 无级变速/输出流量控制。
- 无限可变的输出压力控制。
- 易于应用自动控制。
- 标准型号适用于空气，氮气和氦气。设计选项适用于更多的有害气体。
- 在连续停止/启动应用中没有限制或不利影响。
- 经验证的可靠性，易于维护且坚固耐用。
双效气体增强器模型和性能
| Model | Max Output Pressure @ 100 psi (7bar) Air Drive | Displacement/Cycle | Max Compression Ratio | Supply Pressure For Max Output Pressure | Actual Output Pressure (Stall Condition) | Data Sheet | |||
|---|---|---|---|---|---|---|---|---|---|
| PSI | BAR | CU INS | CC’S | PSI | BAR | ||||
| GBD33 | 5,700 | 393 | 15.6 | 255.7 | 15:1 | 2,400 | 166 | 33PA+PS | DOWNLOAD |
| GBD66 | 9,000 | 621 | 8.0 | 131.1 | 15:1 | 2,400 | 166 | 66PA+PS | DOWNLOAD |
| GBD118 | 14,200 | 979 | 4.5 | 73.8 | 15:1 | 2,400 | 166 | 118PA+PS | DOWNLOAD |
| GBD186 | 21,000 | 1,448 | 3.0 | 49.2 | 15:1 | 2,400 | 166 | 186PA+PS | DOWNLOAD |
