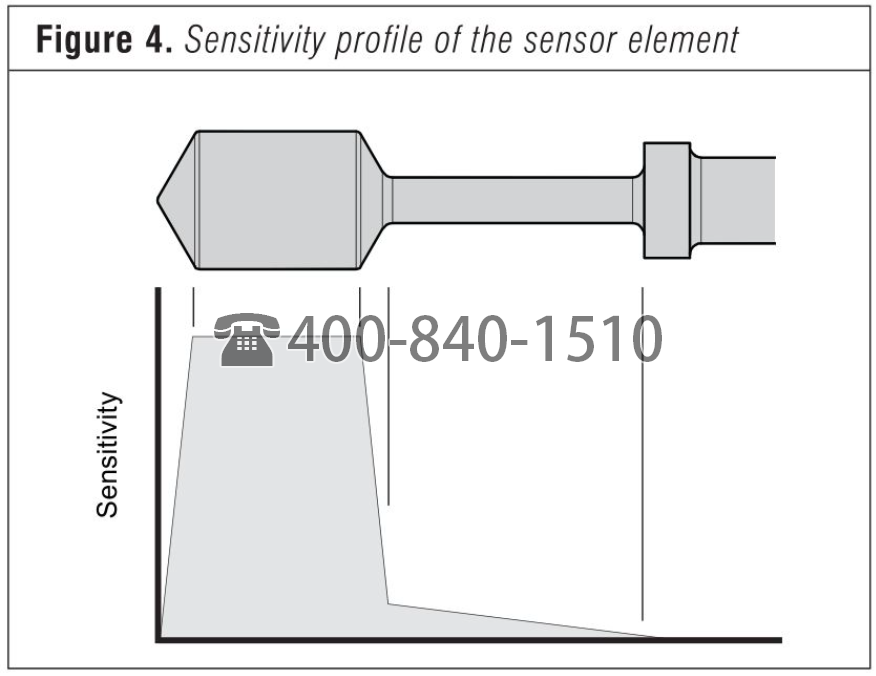

Hydramotion XL7粘度计在订购阶段已经预先安装了工艺连接。因此，应将其连接到管道上的适当配套接头。 连接到Hydramotion XL7在线粘度计传感器的唯一物品应该是配套接头和现场电缆。Hydramotion XL7在线粘度计传感器安装在上的管道应该得到刚性支撑。任何额外的支撑或支撑物应该安装在管道上，而不是粘度计传感器上。XL7在线粘度计在任何方向上都完全由工艺连接支撑。 在考虑传感器的最佳安装位置时，请记住实际粘度测量大部分发生在XL7在线粘度计传感器尖端周围。因此，首要任务是确保尖端暴露在流体的良好代表性流动中。粘度计传感器的其余部分对测量的贡献非常小，灵敏度在接近工艺连接时进一步降至零。粘度计传感器轴的主要问题是限制任何杂物附着的可能性。 在决定管道或储罐测量的最佳安装位置时，请遵循先前的建议。

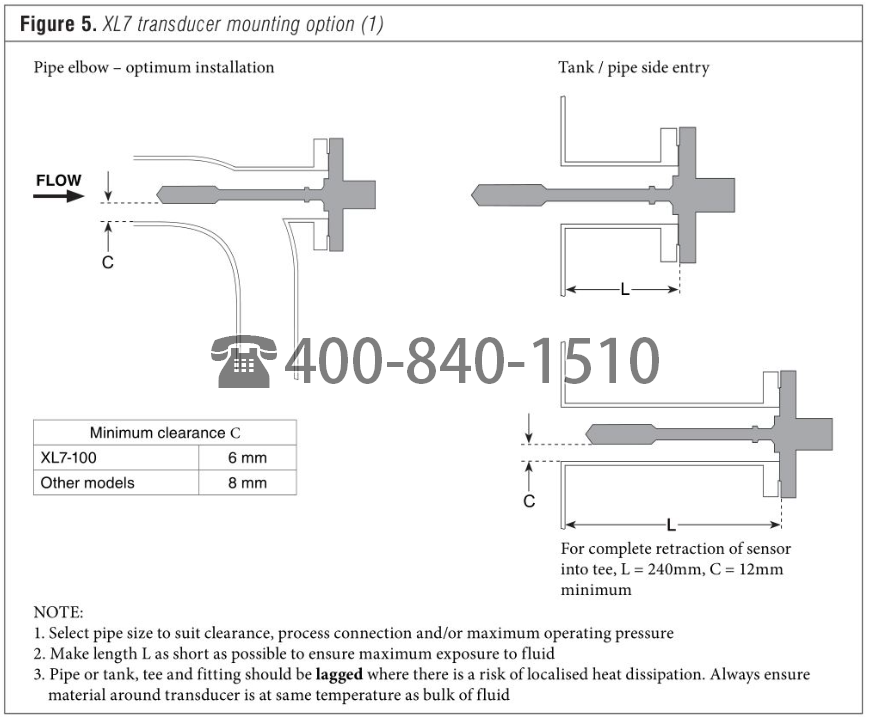

管道安装的首选方法是将XL7粘度计传感器安装在弯管处，因为这样可以使传感器指向管道的全孔，以便尖端周围有良好的流动，并且可以用于相对较小的管径。 在可能的情况下，始终尽量确保传感器位于流体的全流动中，以便体验到流体大部分的高度代表性样本。在流速较高和/或流体具有磨蚀性或含有大量杂物的情况下，可能希望将传感器收回到法兰三通中。形成法兰三通的管道长度显然将决定暴露传感器的数量。如果存在传感器处的流体与容器中的大量流体之间可能形成温差的风险，导致粘度局部变化，则应对法兰三通进行绝缘处理。
储罐安装

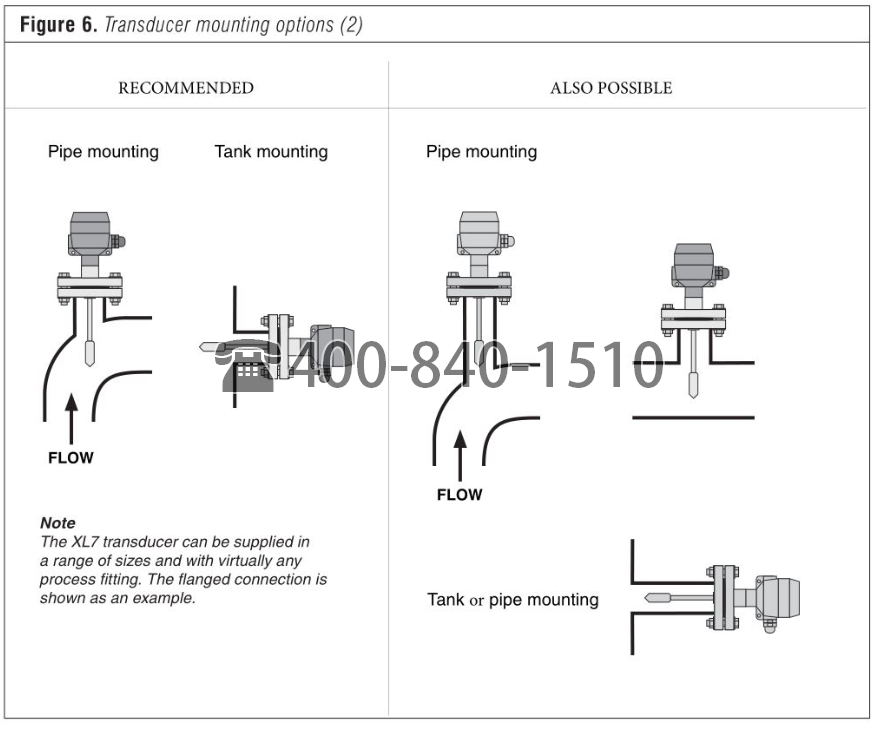

储罐安装选项如第14页的图6所示。理想情况下，传感器尖端应尽可能离储罐壁远一点，以促进良好的流体循环，并避免由于温度变化而导致的储罐壁附近局部粘度变化。 如果存在障碍物，如搅拌臂，传感器必须收回到法兰三通中，但不得超过必要范围。同样，如果存在温差风险，三通应进行热绝缘处理。
定位（凹槽三通）
传感器可以以任何角度安装。然而，应避免安装方式会导致杂物围绕传感器积聚或在凹槽中形成气囊或气体。 因此，在传感器轴的主要部分凹入到长三通中且待测液体中有易沉淀的悬浮固体的安装中，通常将角度略高于水平面（约10°）可以防止固体在凹槽中沉淀。相反，如果存在液体中气体或气泡脱出的风险，则将角度略低于水平面将减少气体或气泡困留的可能性。如果存在沉淀和气体/气泡积聚的风险，则应优先考虑固体沉淀问题，三通应稍微朝上倾斜，相对于水平面。
紧固工艺连接
从安全和操作角度来看，紧固传感器上的连接件非常重要。XL7传感器可以配备任何类型的工艺连接。主要有三种类型：法兰、螺纹和卫生连接。
法兰连接
始终确保管道上的配对法兰与仪器上的法兰完全匹配。仪器上法兰的完整规格可在符合性证书上找到。安装适当的法兰三通后，实际传感器组件可以安装如下：
1. 为了密封法兰，可以使用纤维或合成橡胶密封圈，如维顿。
2. 应使用正确尺寸的螺栓和两侧都安装有垫圈的螺栓来紧固法兰。法兰螺栓必须紧固，根据法兰尺寸和配对由法兰规范确定的拧紧顺序和最小扭矩设置。
管道螺纹连接
确保管道上的母螺纹与仪器上的螺纹类型完全相同。仪器上螺纹的完整规格可在符合性证书上找到。 安装适当的螺纹后，可以安装传感器组件。 平行螺纹应使用独立的可拆卸平行螺纹密封，如Dowty型。 锥形螺纹应使用适当的密封胶带或膏。 确保使用靠近螺纹的传感器本体上的扳手平口充分拧紧连接件。不要试图使用传感器外壳来拧紧或松开仪器。未能充分拧紧连接件可能导致读数错误。
卫生连接
XL7传感器可以制造多种卫生连接选项，如RJT、IDF、DIN快速释放夹等。仪器上连接件的完整规格可在符合性证书上找到。
确保管道上的连接件与仪器上的工艺连接的尺寸和类型完全匹配。同样重要的是，要确保使用正确类型的密封件用于特定的连接件。黄金法则是确保所有连接件都完全紧固，以使仪器牢固连接到管道上。任何锁紧螺母都应完全拧紧，快速释放夹应牢固固定。未能充分拧紧连接件可能导致读数错误。
确保使用靠近螺纹的传感器本体上的扳手平口充分拧紧任何锁紧螺母或螺纹。不要试图使用传感器外壳来拧紧或松开仪器。
热绝缘

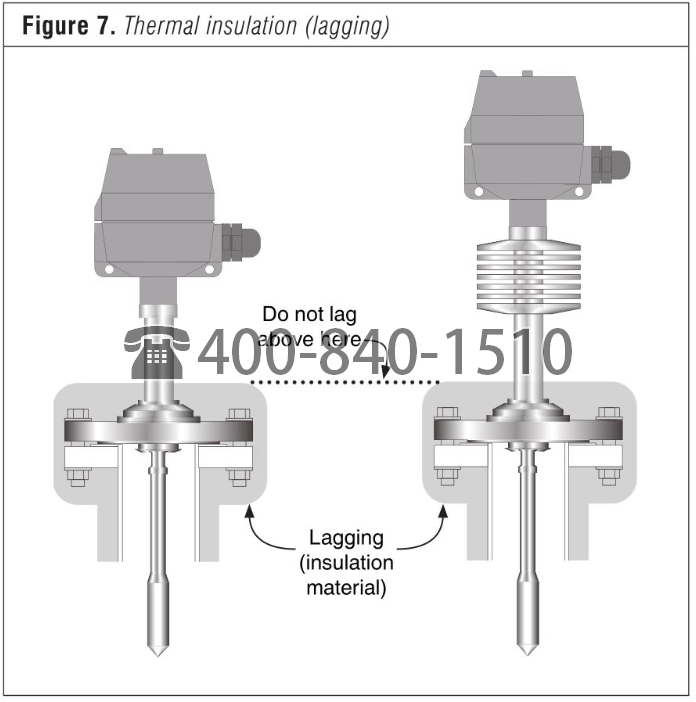

如果传感器处的流体与管道或储罐中的大量流体之间存在热差风险，必须使用热绝缘（绝缘套）。然而，测量头外壳和任何散热片不得绝缘（见图7）。
