德国HORST高性能筒式加热器HLP

德国HORST高性能筒式加热器HLP

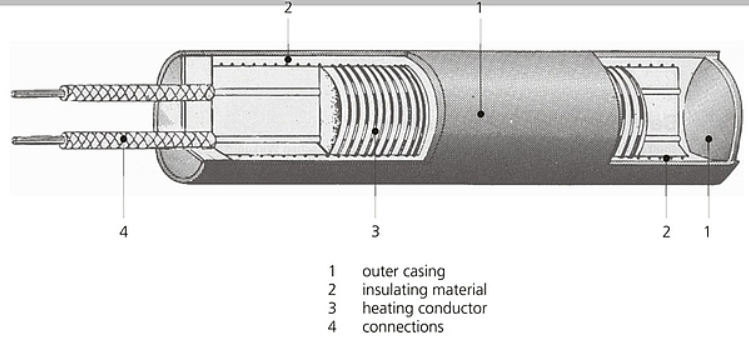

高性能筒式加热器用作热导体。它们将热量非常迅速地传递到要加热的介质（固体、液体或气体）。与传统的筒式加热器相比，这些筒式加热器具有铬镍钢的耐热外壳。筒式加热器的底部耐气体和腐蚀，表面经过抛光和金属纯度。连接侧采用陶瓷闭合。

阀芯外部没有载流部件。出于结构原因，墨盒顶部有一个未加热的区域。

技术数据

最大表面载荷	50 瓦/平方厘米
标称温度	最高 750 °C
外壳	铬镍钢
绝缘材料	氧化镁
加热导体	镍铬合金 NiCr 8020
连接	硅胶浸渍玻璃纤维镍编织层

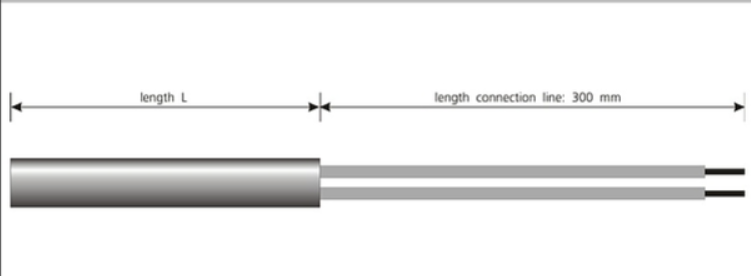

长度 连接线	默认 300 mm，其他长度可用
认证	符合 VDE 0700 第 1 部分 / EN 60335 第 1 部分
可用附件	各种连接线、直角连接、螺纹接头、法兰、绝缘塑料管

Ø 6.5 mm – 额定功率为 230 V 的现货供应长度

（直径公差：-0.01 … -0.03 mm）

长度 L	[W]	[W]	[W]	[W]	[W]	[W]	[W]	[W]
40	100	125	160	175	200
50	100	125	160	200	250
60	125	160	200	250	315
80	125	160	180	200	250	280	315	350
100	100	160	200	250	315	350	400
130	220	350
160	350	400

Ø 8 mm – 额定功率为 230 V 的现货长度

（直径公差：-0.01 … -0.03 mm）

长度 L	[W]	[W]	[W]	[W]	[W]	[W]	[W]	[W]
40	100	160	200	250
50	125	160	200	250	315
60	100	125	140	160	200	250	280	315
80	160	200	250	315	400	500
100	200	250	280	315	400
130	250	315	400
160	200

Ø 10 mm – 额定功率为 230 V 的现货供应长度

（直径公差： -0.02 … -0.04 mm）

长度 L	[W]	[W]	[W]	[W]	[W]	[W]	[W]	[W]	[W]
40	100	125	200	250	315
50	100	160	200	250	315	400
60	125	160	200	250	315	400	500
80	160	200	250	315	400	500	630
100	160	200	250	315	400	500	560	630	800
130	315	400	500	630	800
160	400	630
200	400	630
250	630	800	1000

Ø 12.5 mm – 额定功率为 230 V 的现货供应长度

（直径公差： -0.02 … -0.04 mm）

长度 L	[W]	[W]	[W]	[W]	[W]	[W]	[W]	[W]
40	100	160	200	250	315	400	0	0
50	100	125	160	200	250	315	400	500
60	125	160	200	250	315	400	500
80	200	250	315	400	500	630	800	0
100	250	315	400	500	630	800	1000	0
130	400	500	630	800	1000	0	0	0
160	500	630	800	1000	1250	0	0	0
180	800	1000	0	0	0	0	0	0
200	630	800	0	0	0	0	0	0
250	800	900	1500	0	0	0	0	0
300	600	1500	2000	0	0	0	0	0

HLP 筒式加热器的附加选项

带集成温度传感器的筒式加热器

或者，可以集成热元件 NiCr-Ni （K）、Fe-CuNi （L） 或 （J） 以及 Pt100 电阻温度计.

带旋入式不锈钢接头的筒式加热器

焊接在墨盒上

阀芯直径	6.5 毫米	8 毫米	10 毫米	12.5 毫米	16 毫米	20 毫米
一个	10	10	12	12	2	14
B	4	4	4	4	4	4
西 南部	12	14	17	19	24	30
线	M 10 x 1	M 12 x 1	M 14 x 1.5	M 16x 1.5	M 20 x 1.5	M 26 x 1.5

带不锈钢法兰的筒式加热器（圆形）
焊接在墨盒上

阀芯直径	6.5 毫米	8 毫米	10 毫米	12.5 毫米	16 毫米	20 毫米
一个	18	18	27	27	43	43
B	13	13	20	20	32	32
C	2.2	2.2	3.2	3.2	5.5	5.5
D	1.0	1.0	1.5	1.5	2	2

带不锈钢连接立方体的筒式加热器
焊接在墨盒上

阀芯直径	6.5 毫米	8 毫米	10 毫米	12.5 毫米	16 毫米	20 毫米
A × A	10	10	15	15	20	25

带硅胶电源线的筒式加热器
焊接在墨盒上
