Standard shield

7000系列标准屏蔽垫圈

-EMI shielding gaskets

–EMI屏蔽垫圈

Standard Shield 7000系列是一款经济型HF(高频)EMI屏蔽垫片，可提供多种尺寸。它与不锈钢、铜和镀铬结构结合使用非常有效。

我们的7000系列标准屏蔽EMI垫圈可以在背面提供导电或不导电的自粘带，以便于组装。

标准屏蔽层由覆盖有高导电性织物的泡沫芯组成。可以选择以下泡沫芯:

氯丁橡胶泡沫芯(泡沫代码N)
三元乙丙橡胶泡沫芯(泡沫代码E)
低闭合力PVC泡沫(泡沫代码P)
阻燃UL94V-0泡沫(泡沫代码F)

对于小于3 mm的宽度，我们建议使用导电胶(代码03)。这保证了出色的EMI/RFI屏蔽性能。

请注意:对于特殊应用，可根据要求提供不同的泡沫芯、导电箔和织物。

7000系列标准屏蔽EMI垫圈优势：

自粘性EMC垫片
容易适应，可以用剪刀剪
垫圈可以模切(螺丝孔、咬口，便于弯曲等。)
卷长1至1000米(取决于EMI垫圈的宽度和高度)
高EMI/RFI屏蔽性能
低闭合力
非常强壮
偏转50%

选择：

CNC切割成特定长度
可以制成任何形状或作为框架垫圈(根据CAD图纸)
带水封的组合
UL94V-0阻燃泡沫芯(泡沫代码F)
耐化学腐蚀的橡胶，如三元乙丙橡胶
硅酮海绵适用于高达220°C的高温
不同的导电箔和织物
带有符合图纸的切口的EMI垫圈从而垫圈可以容易地弯曲

胶带规格：

01标准不干胶放在中间
02无自粘性
03带导电不干胶(仅推荐用于小尺寸)
06标准自粘性，不对称
07放在侧面的标准不干胶

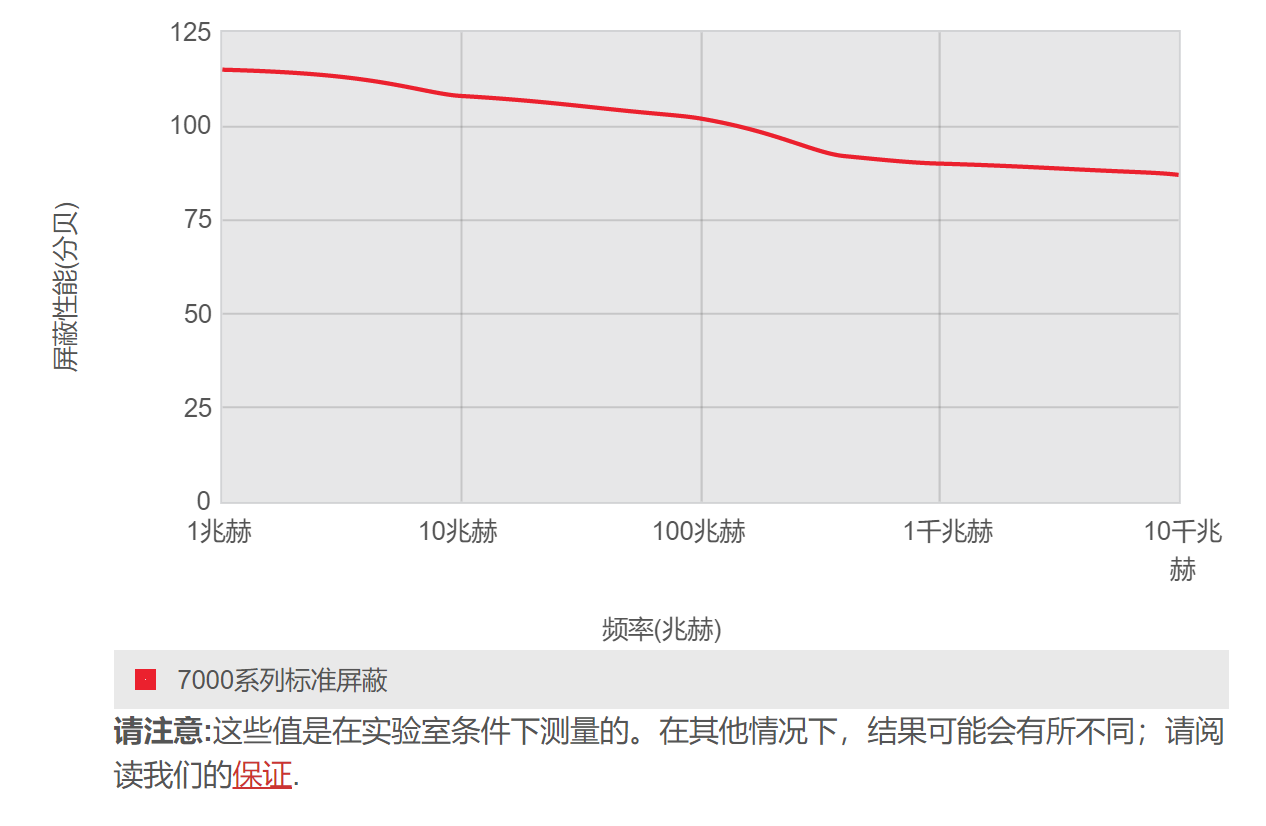

屏蔽性能：

机械性能：

EMI standard shielding EMC gasket neoprene core mechanical properties

标准尺寸：

宽度X(毫米)
高度Y(毫米)		2	3	4	5	6	7	8	9	10	12	15	18	20	25	32	50
	1	2-1	3-1	4-1	5-1	6-1	7-1	8-1	9-1	10-1	12-1	15-1	18-1	20-1	25-1	32-1	50-1
	2	2-2	3-2	4-2	5-2	6-2	7-2	8-2	9-2	10-2	12-2	15-2	18-2	20-2	25-2	32-2	50-2
	3		3-3	4-3	5-3	6-3	7-3	8-3	9-3	10-3	12-3	15-3	18-3	20-3	25-3	32-3	50-3
	4			4-4	5-4	6-4	7-4	8-4	9-4	10-4	12-4	15-4	18-4	20-4	25-4	32-4	50-4
	5				5-5	6-5	7-5	8-5	9-5	10-5	12-5	15-5	18-5	20-5	25-5	32-5	50-5
	6					6-6	7-6	8-6	9-6	10-6	12-6	15-6	18-6	20-6	25-6	32-6	50-6
	8						7-8	8-8	9-8	10-8	12-8	15-8	18-8	20-8	25-8	32-8	50-8
	9								9-9	10-9	12-9	15-9	18-9	20-9	25-9	32-9	50-9
	10									10-10	12-10	15-10	18-10	20-10	25-10	32-10	50-10
	12										12-12	15-12	18-12	20-12	25-12	32-12	50-12
