5770导电泡沫
Electrically conductive foam
EMI屏蔽垫片

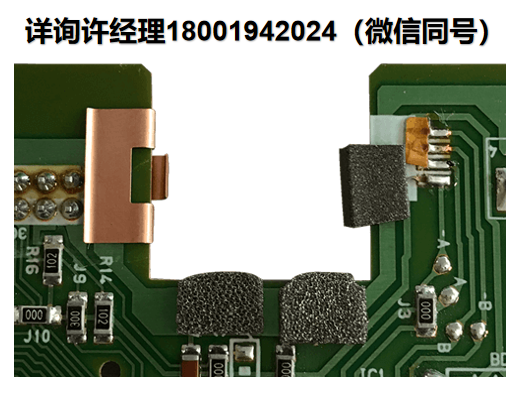

导电泡沫通过提供X、Y和Z轴导电性，为传统的屏蔽和接地提供了一种创新方法，从而增强了满足当今计算机、电信和航空航天设备日益增长的微处理器速度所需的屏蔽效能。
这种导电泡沫由镀有铜和镍的聚氨酯泡沫制成。压缩率为25%到75%。温度范围在-10到85摄氏度之间
释放后，材料将恢复到接近正常高度。泡沫涂有导电聚氨酯，以保护其免受环境影响，并防止切割时出现毛刺。它符合RoHS标准。
导电泡沫设计用于低循环应用，如输入/输出(I/O)屏蔽和其他非剪切标准连接器。矩形条可用于周边衬垫应用。
特点:
- 在950毫米卷宽中，厚度为1、1.5、2、2.2、3.0、3.5和5毫米
- 300毫米卷宽中0.3毫米的厚度
- 根据要求，可将几层结合在一起以增加厚度
- 整个材料具有出色的导电性
- 优异的电磁屏蔽效果
- 由于粘合而具有高的可加工性
- 易于模切、轻触切割和纵切
应用:
- 手机
- 噪声滤波器核心
- 电缆槽
- 屏蔽室
材料规范书:
- 网格:编织聚酯，铜和镍涂层
- 导电泡沫:聚氨酯泡沫(镀铜和镍)
- PSA:丙烯酸酯多元醇共聚物+镍粉
- PU涂层:聚合物树脂(聚氨酯)
- 离型纸:CP纸平均150微米
技术数据:
| 项目 | 数据 |
|---|---|
| 材料厚度 (根据要求提供其他尺寸) | 1、1.5、2、2.2、3.0、3.5或5毫米 (根据要求提供其他尺寸) |
| 颜色 | 灰色的 |
| 宽度 | 最大值950毫米 |
| 长度 | 根据材料厚度，最大50米。 |
| 粘合强度(gf/25mm) | >1.000 |
| 表面电阻(ω/平方) | 0.2 |
| 顶底电阻(ω/in2) | 0.2 |
| 有害物质限制(RoHS) | 合规 |
| 温度范围C | -10至85C |
优势和选项
- 以片状、条状或模切形式提供
- 在1面或2面用织物加固
- 镍/铜金属化
- X-Y-Z轴电导率
- 公差为0.1毫米
- I/O静态应用/垫片更换
屏蔽效能100兆赫- 1千兆赫
- 1.5毫米厚，80分贝- 83分贝
- 2.4毫米厚，88分贝- 104分贝
- 3.5毫米厚，80分贝- 103分贝
