Highland Technology Model P500 四通道台式数字延迟脉冲发生器

咨询热线 15821107090

P500 型台式数字延迟脉冲发生器可输出四路独立可编程的延迟与脉宽信号。该设备延迟最高可达 1000 秒，调节步长为 1 皮秒，最高重复频率可达 14 兆赫兹。其适用场景包含激光时序控制、脉冲选通、增强型电荷耦合相机系统、自动测试设备系统以及雷达测试。

P500 支持内部、外部、远程、手动、市电五种触发源。低抖动内部合成频率发生器的频率调节范围为 0.001 赫兹至 14 兆赫兹，调节步长 1 毫赫兹。外部触发可自定义触发电平、触发沿以及终端阻抗，设备标配触发门控与脉冲串输出功能。

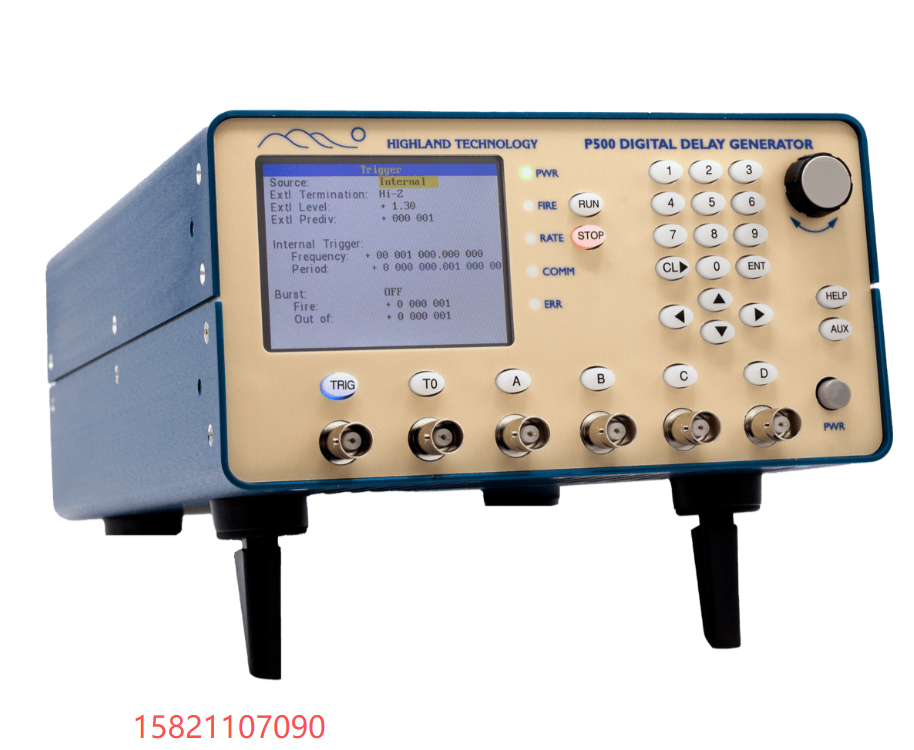

设备前面板配备彩色液晶显示屏、数字按键与调节旋钮。P500 的各项功能均设有直观的单层控制菜单，按下对应按键即可调出；内置帮助系统可说明所有按键、输入接口、输出接口及参数设置的功能。

远程通讯接口包含 RS-232、USB 与以太网，支持 ASCII 串口指令控制和网页端操控两种方式。

P500 标配精密温度补偿晶体振荡器时基，针对超高精度、超低抖动需求的应用场景，可选购恒温晶体振荡器。多台 P500 设备之间可同步运行，也可锁定外部 10 兆赫兹参考时钟。

应用领域：

脉冲选通、脉冲偏移校正、时序微调与对齐、激光系统触发同步及门控、激光探测器同步、激光时序控制、调 Q 激光器、激光与光电二极管系统同步、门控脉冲串

飞行时间成像、激光雷达、相机快门门控与触发、高速相机同步、纳秒成像、激光光谱、激光诱导击穿光谱、光谱分析系统、显微观测系统、科研及生命科学成像

各类科学实验、光子学实验

天体物理、大科学装置、高能物理、粒子加速器

仪器门控、脉冲雷达系统、半导体元器件特性测试与质量检测、通信信号完整性测试、自动测试设备、国防军工

脉冲选通、脉冲偏移校正、时序对准、时序微调与对齐

功能特性：

・4 路延时与脉宽脉冲输出通道 A、B、C、D，以及 T0 起始参考信号

・最大延时可达 1000 秒，分辨率 1 皮秒

・插入延时 30 纳秒

・典型均方根抖动低于 20 皮秒

・重复频率 14 兆赫兹

・定制氮化镓输出级，可输出 0.5 至 25 伏峰峰值、波形干净且边沿陡峭的 50 欧姆脉冲信号

・操作便捷：彩色液晶显示屏、旋转调节旋钮、机身内置帮助说明

・调整时序参数时不会出现时序错误、脉冲中断或触发丢失问题

・可选配背板隔离高压输出接口

・脉冲序列 / 帧模式选件支持时序列表编辑，单次触发可输出多路脉冲

・通讯接口包含 USB、RS-232、以太网，支持 SCPI 指令与网页端控制

・任意浏览器均可访问网页控制界面
