型号J720

单通道紧凑型电光转换器

Highland technology J720电光转换器特点：

• 紧凑型逻辑电平光信号链路组件
• 可在高电磁干扰环境中长距离传输逻辑电平和快速触发信号
• 快速的光学和电气上升时间
• 典型RMS链路抖动低于12皮秒
• 坚固高效的铝制外壳，便于灵活布置电光转换模块
• 无需外部电源
• 提供850纳米或1310纳米版本，适配ST或FC光纤连接器
• 高原数字延迟/脉冲发生器的理想配件

Highland technology J720电光转换器描述：

通过铜导体长距离传输快速逻辑信号一直存在困难。同轴或双绞传输线会引入衰减、色散、地环路，并成为外部电噪声的侵入点，导致抖动、脉冲宽度畸变，最终引发逻辑错误。

J720是一款紧凑型信号供电的电光转换器。

与高原型号J730配合使用时，该组合可在高电磁干扰环境中实现千米级逻辑电平或关键时序触发信号的传输，链路抖动通常低于10皮秒（RMS）。J730提供上升时间低于750皮秒的数字逻辑输出，并配备180 MHz带宽的快速模拟输出，用于监测链路完整性。

J720兼容高原型号P500数字延迟/脉冲发生器及该公司VME封装的电光转换器产品，同时也是T760双通道100伏光电转换器的优质驱动装置

Highland technology J720电光转换器规格:

功能

单通道逻辑电平电光转换器

输入

• 标称0至+5伏（50欧姆源输入），最大+5.5伏
• 输入阻抗标称50Ω

传播延迟

标称1纳秒（50%电信号至50%光信号电平）

输出

• 标称1.5毫瓦光功率（由5伏、50欧姆源驱动）
• 可选850纳米或1310纳米波长版本

带宽

最小500 MHz

光学上升时间

< 300皮秒（由高原P500或同等设备驱动）

抖动

< 12皮秒RMS（J720 + J730组合）

工作温度

0至60℃

校准周期

两年

连接器

• BNC电输入接口
• ST或FC光纤输出

封装

• 铝制外壳
• 宽度0.75英寸（19.1毫米）x 高度0.62英寸（15.7毫米）x 长度3.35英寸（85.1毫米）标称值

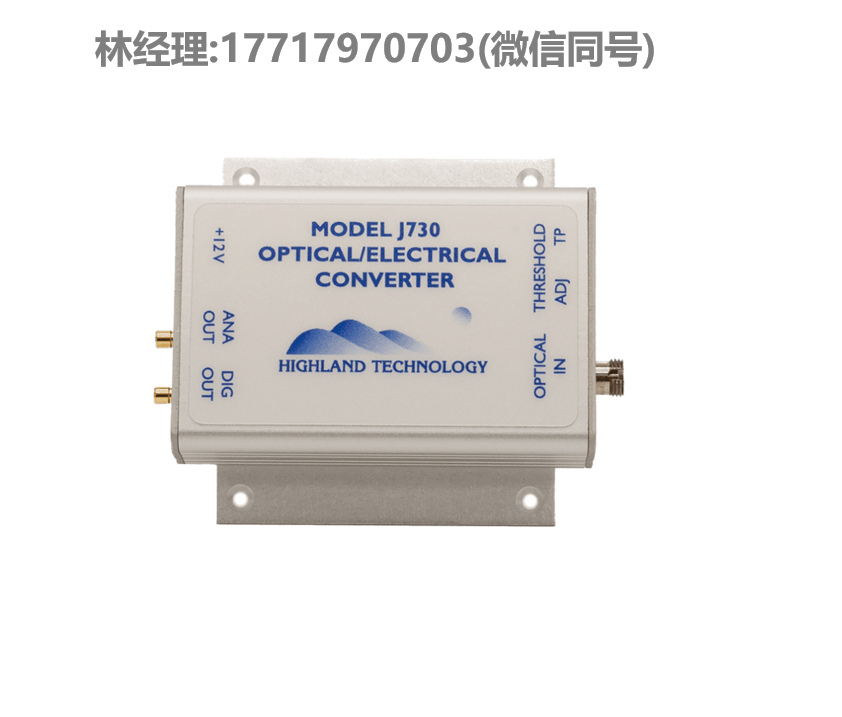

型号J730

Highland technology J730光纤电转换器特点：

• 紧凑、坚固的逻辑电平光电转换器，可灵活布置光电转换位置
• 支持在高电磁干扰环境中长距离传输逻辑电平和快速触发信号
• 典型RMS链路抖动低于12皮秒
• 快速的电气上升时间
• 提供快速、直流耦合的数字和模拟电输出
• 可选62/125微米多模ST或FC接口光纤（850纳米），或单模/多模ST/FC接口光纤（1310或1550纳米）
• 兼容高原J720电光转换器或其他兼容光源的输入
• 高原P500数字延迟与脉冲发生器的理想配件
• 兼容高原光纤发射器产品：
• J720独立电光转换器
• J724缓冲型电光转换器
• V720电光转换器VME模块

• 直流耦合光纤输入，ST或FC接口
• 波长850、1310或1550纳米
• 标称光纤功率1毫瓦，绝对最大值2毫瓦
• 阈值可调100~800微瓦，出厂预设300微瓦

• 数字：典型+5伏（50Ω负载下2.25伏）
• 模拟：每毫瓦光输入对应+1伏（50Ω负载）
• 源阻抗：50Ω

• 数字输出：<750皮秒
• 模拟输出：<2.5纳秒

• 标称+12伏/60毫瓦（外加负载电流）
• 标配J12 12伏电源适配器

• ST或FC光纤输入接口
• 镀金SMB数字/模拟输出接口
• 前面板测试接口（用于阈值测量）
• 2.1毫米×5.5毫米筒式电源接口
