HIGHLAND TECHNOLOGY脉冲发生器J240 单通道紧凑型脉冲发生器、通过外部触发和可调触发电平生成快速互补矩形或高斯输出
Highland Technology 脉冲发生器将具有慢边沿的低电平信号转换为振幅高达 100V 的干净、快速的脉冲。提供直流和变压器耦合型号。
型号 J240
单通道紧凑型脉冲发生器
特征：
- 用户可调幅度，标称值为 0 至 750 毫伏
- 生成快速互补输出
- 提供 140 ps FWHM 高斯输出脉冲宽度（-1 版本）
- 可调输出矩形脉冲宽度（仅限 -2 和 -3 版本）
- 上升时间 / 下降时间 65 皮秒，标称
- 可调触发阈值和输出幅度
- 使用标准 12 V 电源供电
- 紧凑的挤压阳极氧化铝外壳随附安装法兰
- 时域器件模型提取的理想来源
描述：
J240 是一款外部触发的脉冲发生器，具有低于 100 皮秒的上升时间、互补输出和可调节的触发电平。
J240-1 版本在触发输入的上升沿产生互补的 140 皮秒 FWHM 高斯脉冲。微调电位器将输出幅度从 0 调整到 750 mV 峰值。输出为交流耦合。
J240-2 版本用作逻辑信号跟随器。输出为交流耦合，上升时间低于 100 皮秒。脉冲宽度和周期相当于输入脉冲。微调电位器将输出幅度从 0 调整到 750 mV 峰值，宽度调节微调电位器不工作。
J240-3 是一款直流耦合逻辑信号跟随器，上升时间低于 100 皮秒。每个互补输出都与 50 欧姆源阻抗进行直流耦合，当每个输出端接 50 欧姆接地时，可产生 LVDS 兼容信号电平。
| 功能 | 外部触发的互补输出脉冲发生器 |
| 触发 | 阈值可由用户调节，范围为 -4 至 +4 伏 提供阈值测试点 |
| 传播延迟 | 1 ns，标称 |
| 输出 | 版本 -1 和 -2： 用户可调 0 至 ± 750 mV（标称值，± 675 mV，最小值）峰值，可承受 50 Ω负载;交流耦合 每个输出 5 Ω 标称电源 版本 -3： 用户可调 0 至 375 mV（标称值，340 mV，最小值）峰-峰值 LVDS 到 50 Ω负载;直流耦合 50 Ω 每个输出标称电源 Vᴏʜ = +1.15 V（标称值，固定） Vᴏʟ = +1.15 V 至 +0.75 V（标称，可调） |
| 带宽 | DC 至 1 GHz 重复频率 |
| 上升时间 | 65 ps，标称值（20% 至 80%） |
| FALLTIME （秋季时间） | 65 ps，标称值（20% 至 80%） |
| 脉冲宽度 | 出厂调整为 140 ps FWHM，标称 （J240-1） J240-2 和 -3 宽度跟随输入 |
| 抖动 | < 10 ps RMS |
| 工作温度 | 0 至 60ºC |
| 校准间隔 | 一年 |
| 权力 | 150 mA 时最大 +12 伏 提供 J12 12 伏电源适配器 |
| 连接 | 镀金 SMA 输入和输出插孔 触发阈值电平测试点 2.1 mm X 5.5 mm 桶形电源连接器 |
| 指示器 | LED：绿色电源 |
| 包装 | 3.3 英寸（长）x 2.1 英寸（宽）x 0.9 英寸（高）挤压阳极氧化铝外壳 包括 J732 安装法兰 |
不，J240 需要一个外部 PRF 源作为触发器。

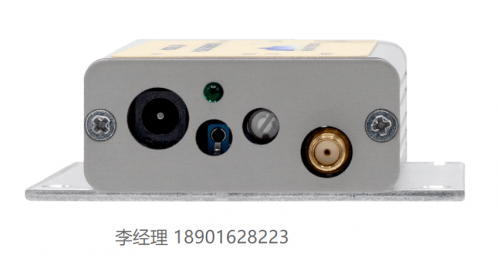

J240 电源板

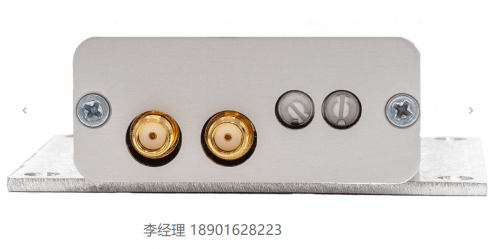

J240 版本 -1 信号面板

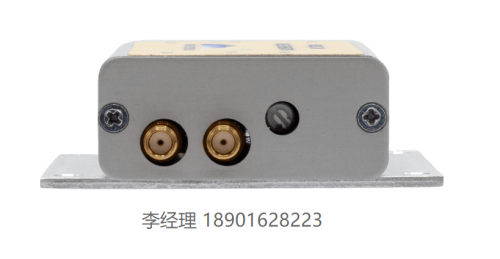

J240 版本 -2 信号面板
