HIGHLAND TECHNOLOGY光子学 T760 双通道紧凑型高压光电转换器将两个数字光纤输入转换为高级隔离电脉冲输出

T760 将两个数字光纤输入转换为高级隔离电脉冲输出。每个光纤输入都有一个单独的数字阈值微调电位器、模拟信号监视器和阈值测试点，允许对接收阈值进行最佳设置。

数字输出是变压器隔离的。带有测试点的单个微调电位器将数字输出电平设置为 5 伏至 80-100 伏峰值。

电输出直接跟随光输入。

Highland 还提供 T750，这是一款 4 通道高压变压器隔离脉冲驱动器。

功能	双通道紧凑型高压光耦
输入	两个 850 nm 光纤 ST 输入 1 mW 标称值，单模或多模
OPTICAL THRESHOLD	每个通道的微调电位器可调，250 μW 至 1500 μW 提供监控输出和触发电平测试点
输出	两个独立隔离的变压器耦合方波脉冲，具有公共幅度调节功能 T760-1：5 至 80 伏特，外部 50 Ω 负载 T760-2：5 至 100 伏特，外部 50 Ω 负载 Tip 插孔监控逻辑阈值和输出电平 750 ns 宽度，5 V 时最大占空比为 6.5% 270 ns 宽，80 V 时最大占空比为 0.5% 200 ns 宽，100 V 时最大占空比为 0.2%
上升时间	T760-1：小于 1 ns（典型值） T760-2：小于 2.5 ns（典型值）
FALLTIME （秋季时间）	参见手册第 4.5 节
抖动	小于 30 ps RMS
插入延迟	8 ns（典型值）
工作温度	0 至 60 °C
校准间隔	一年
权力	+12 伏，最大 0.8 安培包括 Highland J12 壁式插头电源
连接	纤维：ST 信号：SMB 电源，2.1 x 5.5 mm 同轴，中心正极尖端插孔监控高压输出电平尖端插孔监控触发阈值电平
指标	绿色开机 LED
包装	4.75 英寸（长）x 4.05 英寸（宽）x 1.25 英寸（高）挤压铝制外壳

T760 输出面板

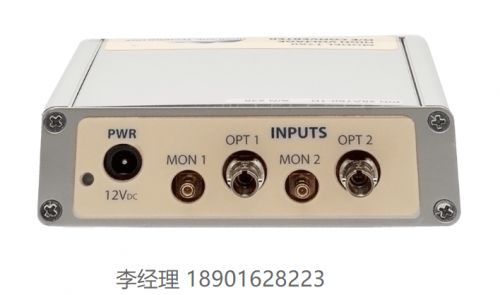

T760 输入面板
