HIGHLAND TECHNOLOGY光子学T130 单通道皮秒 EOM 驱动器外部触发脉冲发生器，适用于驱动 50Ω Mach-Zehnder LiNBO3 电光型器件。
型号 T130
单通道皮秒 EOM 驱动器
特征：
- 三个范围内的可编程延迟和脉冲宽度
- 可编程幅度从 -0.5 V 到 -7 V，到 50Ω 负载
- 上升时间 / 下降时间 100 皮秒，典型值 （10 – 90%）
- 内置宽度发生器，可在 250 皮秒至 300 纳秒范围内调节，FWHM
- 内置偏置电源，± 6V 可调
- 由 +24V DC 供电
- 通过 USB、RS-232 或板载微调电位器进行控制
- 内置自检 （BIST）
- 紧凑的挤压外壳，包括表面安装法兰
- 应用包括：
描述：
T130 专为高脉冲输出驱动能力和多功能性而设计。与典型的电信级电光驱动器模块不同，该模块具有完整的 7 V 峰值幅度摆幅，使其成为高 Vpi 电光调制器类型设备的理想选择。
T130 采用边沿触发式设计，提供超低皮秒级抖动性能和可调延迟，具有 250 皮秒至 300 纳秒的三个宽度范围。内置偏置电源、集成偏置三通和继电器在快速射频路径上为单端口 EOM 提供 -6 V 至 +6 V 的直流偏置，或为双端口调制器提供专用偏置端口。USB、RS-232、BIST（内置自检）和本地微调罐控制是标准配置。T130 是控制 LiNbO3 / Mach-Zehnder“切片器”和类似的 50 欧姆电相和振幅光学器件的出色方法。
| 功能 | 外部触发的单通道脉冲发生器和 EOM 驱动器 |
| 触发 | 阈值：+0.5 伏 最大安全输入：-0.6 伏至 +6 伏 |
| 传播延迟 | 范围 1：8ns 标称插入延迟 范围 2：20ns 标称插入延迟 范围 3：70ns 标称插入延迟 |
| 射频输出 | 用户可调 -0.5 V 至 -7 V 峰值电压，可进入 50Ω 负载;交流耦合 |
| 脉率 | 范围 1：最大 50 MHz，具体取决于延迟/宽度设置 范围 2：最大 25 MHz，具体取决于延迟/宽度设置 范围 3：最大 5 MHz，具体取决于延迟/宽度设置 |
| 上升/下降时间 | 100ps，典型测量值为 10/90% |
| 可编程时序 | 范围 1：延迟 0 至 5ns 宽度 250ps 至 5ns d+w < 5ns 范围 2：延迟 0 至 50ns宽度 500ps 至 50ns d+w < 50ns 范围 3：延迟 0 至 300ns宽度 1ns 至 300ns d+w < 300ns 范围可通过前面板 DIP 开关选择或远程选择 |
| 抖动 | 范围 1：< 3ps RMS 典型值 范围 2：< 10ps RMS 范围 3：< 50ps RMS |
| 偏置电源 | RF OUT 处的内部/外部 DC 偏置 T 形注入 内部偏置电源可调± 6 伏，最大 100 mA 偏置连接器在设置为 INT 模式时用作 Hi-Z 电压监视器 |
| 控制 | 微调电位器、RS-232 和 USB |
| 工作温度 | 0 至 50°C，无冷凝 |
| 校准间隔 | 一年 |
| 储存温度 | -20 至 80°C |
| 权力 | 最大 250mA 时为 +24 伏 提供 J24 通用壁插式电源 |

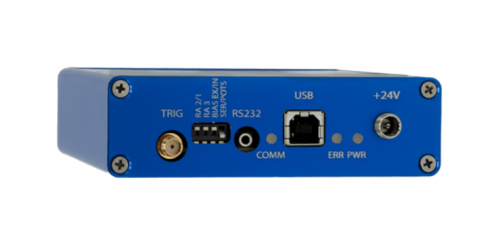

| 通信 | USB、RS-232 端口 |

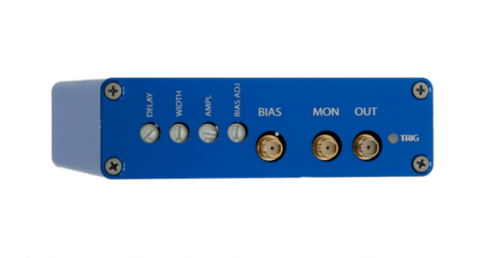

| 连接 | TRIG RF OUT RF MON BIAS OUT SMA 插孔 |
| LED 指示灯 | 绿色 POWER 蓝色触发器 橙色 COMM 红色 错误 |
| 包装 | 4.84 英寸（长）x 4.06 英寸（宽）x 1.20 英寸（高）挤压铝制外壳 提供安装法兰 |
| 一致性 | OEM 产品没有 UL/FCC/CE 合规性要求 专为满足 UL/FCC/CE 要求而设计 |
