型号 J736

单通道紧凑型高压光电转换器

特征:
描述:

J736 接受光纤输入,并在输入超过可调光功率阈值时生成高压直流耦合 50 欧姆数字输出。它包括用于模拟光输入和高压输出的监视器输出。J736 可用于长距离分配脉冲、逻辑和触发信号,而不会出现与同轴电缆相关的损耗和噪声问题。

功能
光纤输入
850 nm 标称波长,ST 光纤连接器,J736-1 版本
1310nm 标称波长,ST 光纤连接器,J736-3 版本
1mW 标称光功率输入
阈值可调 100 μW 至 2 mW,出厂设置为 300 μW
传播延迟
光输入到 HV 电气输出 < 10 ns,典型值
脉率
DC 至 15 MHz,绝对最大值
数字输出
50 欧姆源阻抗,零伏基线
标准 J736-1 和 J736-3 版本的脉冲可在 +0.8 至 +20 伏之间调节(0.4 至 10 伏至 50 欧姆负载)
提供可选的更快上升/下降版本
上升/下降时间
模拟 O-E 监视器:2 ns(典型值)
HV 输出:1 ns(典型值)
抖动
< 20 ps RMS,J720 + J736
监听输出
直流耦合 SMA 连接器
模拟:
50 欧姆源阻抗
每 mW 光功率 100 mV,可为 Hi-Z 负载提供
50 mV/mW 负载至外部 50 欧姆负载
高压:
50:1 衰减输出脉冲监视器,50 欧姆源阻抗
100:1 输入外部 50 欧姆负载
电源输入
+24 VDC,100 mA + 平均负载电流
2.1 mm x 5.5 mm 桶形插座,中心正极
J24 24 伏壁式插头通用输入电源
工作温度
0°C 至 60°C,无冷凝
内置热关断
校准间隔
一年
指标
绿色 LED:电源,蓝色 LED:上升沿触发
包装
铝制外壳,2 英寸 x 3 英寸 x 1 英寸
包括 J732 安装法兰

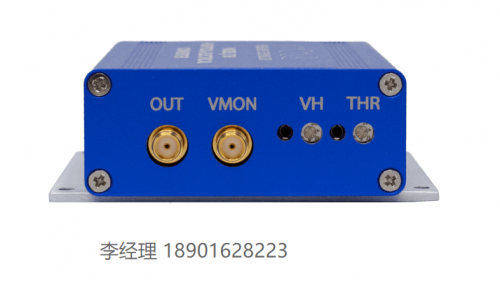

J736 动力端板

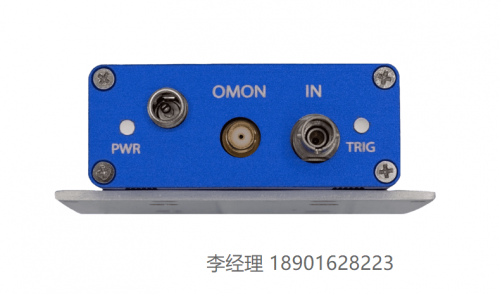

J736 信号端板
