HIGHLAND TECHNOLOGY光子学型号 J724 单通道紧凑型缓冲电-光纤转换器\接受可调节的数字逻辑电平输入，并用作快速光纤耦合激光源。
特征：
- 紧凑的直流耦合逻辑电平至光纤转换器
- 小巧、坚固的阳极氧化挤压铝封装允许将 e/o 过渡放置在最方便的地方
- 提供用于多模光纤的 850 纳米激光器，以及用于单模或多模光纤的 1310 纳米或 1550 纳米激光器
- 使用常用的 ST 或 FC 连接器光纤电缆
- 可调逻辑电平输入与 TTL、LVTTL、ECL、NIM 和大多数其他常见逻辑电平兼容
- 高抗噪性确保在严重的 EMI 环境中实现无差错的逻辑传输
- 用户可选择的输入逻辑阈值和终止
- 与兼容的 J730 或 V730 光/电转换器一起使用时，定时链路抖动通常低于 12 皮秒 RMS
- P500 型台式数字延迟/脉冲发生器的理想附件
描述：
J724 是一款紧凑的独立式电光转换器。它接受数字逻辑电平输入，并提供快速光纤耦合激光驱动器。
输入阈值可由用户设置，范围为 -4.0 至 +5.0 V，终端可选择 50 欧姆或 2K。
J724-1 包括一个带 ST 连接器的 850 纳米 VCSEL，适用于驱动 62/125 微米多模光纤。它可以驱动 J730-1 单通道 O/E 转换器或六通道 V730-1 VME O/E 转换器模块。
J724-3 使用带有 ST 连接器的 1310 nm 法布里-珀罗激光器，旨在与 9/125 微米单模光纤一起使用，但也可用于 62/125 微米多模光纤。它可以驱动 J730-3 独立 O/E 转换器或 V730-3 VME 六通道接收器。由于单模光纤的低时间色散，1310 纳米单模系统将在长距离上表现出卓越的时序稳定性和更低的抖动。
J724-5 使用带有 ST 连接器的 1550 纳米法布里-珀罗激光器，旨在用于 9/125 微米单模光纤，但也可用于 62/125 微米多模光纤。它可以驱动 J730-5 独立 O/E 转换器或 V730-5 VME 六通道接收器。
所有 J724 型号均提供 FC 连接器。
J724 也是 T760 双通道 100 伏输出光耦转换器的出色电源。
| 功能 | 单通道电光转换器 |
| 输入 | SMB 连接器上的电气逻辑电平 输入阈值电平可调 -4 伏至 +5 伏 可切换输入终端：50 Ω 或 HiZ |
| 传播延迟 | 电气到熄灭：1.2 ns，典型值 |
| 输出 | 1 mW 标称光纤耦合功率 850 nm、1310 nm 或 1550 nm 标称波长版本 FC、FC-APC 尾纤或 ST 连接器 |
| 带宽 | DC 至 180 MHz 重复频率 |
| 上升时间 | 光纤输出：< 250 ps，20% 至 80% |
| 抖动 | < 12 ps RMS，典型值 |
| 工作温度 | 0 至 60°C;提供扩展的 MIL/COTS 范围 |
| 校准间隔 | 一年 |
| 权力 | 300 mA 时为 12 V 至 24 V，标称值（最大 28 V） 正极性或负极性，电源与机箱和连接器信号隔离 提供 J12 12 伏电源适配器 |

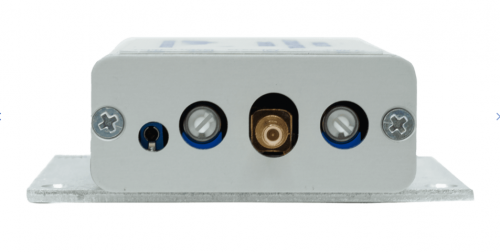

| 连接 | 镀金 SMB 电气逻辑输入 ST、FC 或 FC-APC 尾纤光输出插座 用于阈值测量的前面板测试插孔 2.1 mm X 5.5 mm 桶形电源连接器 |
| 指标 | LED：琥珀色电源 |
| 包装 | 3.3 英寸（长）x 2.1 英寸（宽）x 0.9 英寸（高）挤压阳极氧化铝外壳 包括 J732 安装法兰 |

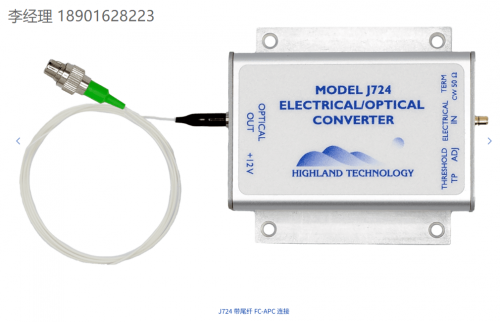

J724 带尾纤 FC-APC 连接

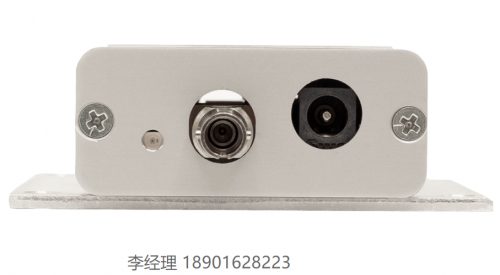

J724 带 ST 连接器

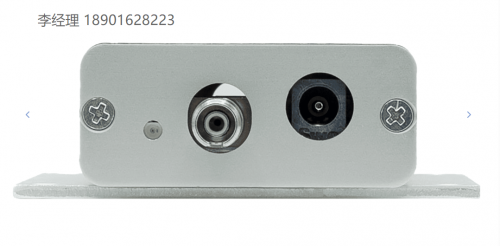

J724 带 FC 连接
