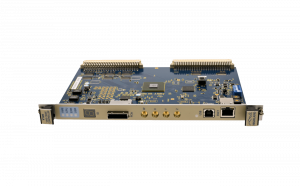

Highland TechnologyVME PCI 快速板条箱控制器V120
特点:
- PC 内存映射 VME Crate 控制器，单宽 6U 规格
- 有线 PCIe 通过长达 7 米的 PCI Express 电缆连接到电脑
- 提供 8192 个 16kB VME 映射页面；单个页面描述符支持地址映射/修改器、速度选项和动态内码交换
- 包括并行以太网和 USB 端口
- 每页的权限、端码和事务控制，包括调整周期计时，以控制不守规矩的 VME 模块
- 每台 V120 均可选择板卡 ID，允许从一台主机控制多达 16 个 VME 板卡，而无需依赖可能不稳定的 PCI 总线编号
- 作为插槽 1 主站/旁路器或辅助主站的 VME 多主站功能
- 通过轮询或真正的主机中断处理 VME 中断
- 免费的开源 Linux 驱动程序和应用程序库，既可用于开放项目，也可用于专有项目，无需任何许可要求或费用。提供完整的源代码和大量文档。
Highland TechnologyVME PCI 快速板条箱控制器V120
- 诊断：
- 板条箱电源、温度感应和气流监测器
- 读回任何事务的 DTACK 速度、地址/数据和错误
- 带有 4 个可编程事件监视器的 VME 事务报告
- VME 实用程序总线报告，包括 SYSCLK 监控
- 提供前面板 LED 和总线信号示波器监视器
- 可选的 DMA 和 VME64 支持
- 无专有 VME 芯片：专为长期可用性而设计
- 干净、简单的架构：无需跳线，无需设置基本 VME I/O
描述：
V120 是 VME 总线主箱控制器，可用作箱槽 0 仲裁器或辅助控制器。PC 背板中的每个 PCI Express 电缆驱动板都可以通过长达 7 米的标准柔性 PCI Express 电缆组件驱动 1 到 4 个 V120。
VME 模块寄存器直接映射到 PC 地址空间。V120 提供 8192 个页面映射寄存器，每个寄存器控制一个 16 KB 的 PC 到 VME 转换页面，具有灵活的时序和字节序控制。默认的 powerup 映射允许立即访问 A16、A24 和部分 A32 VME 地址空间。
包括以太网和 USB 端口。状态 LED 和示波器监视器显示总线作和定时。总线循环分析、电源、温度和气流监控是标准配置。
