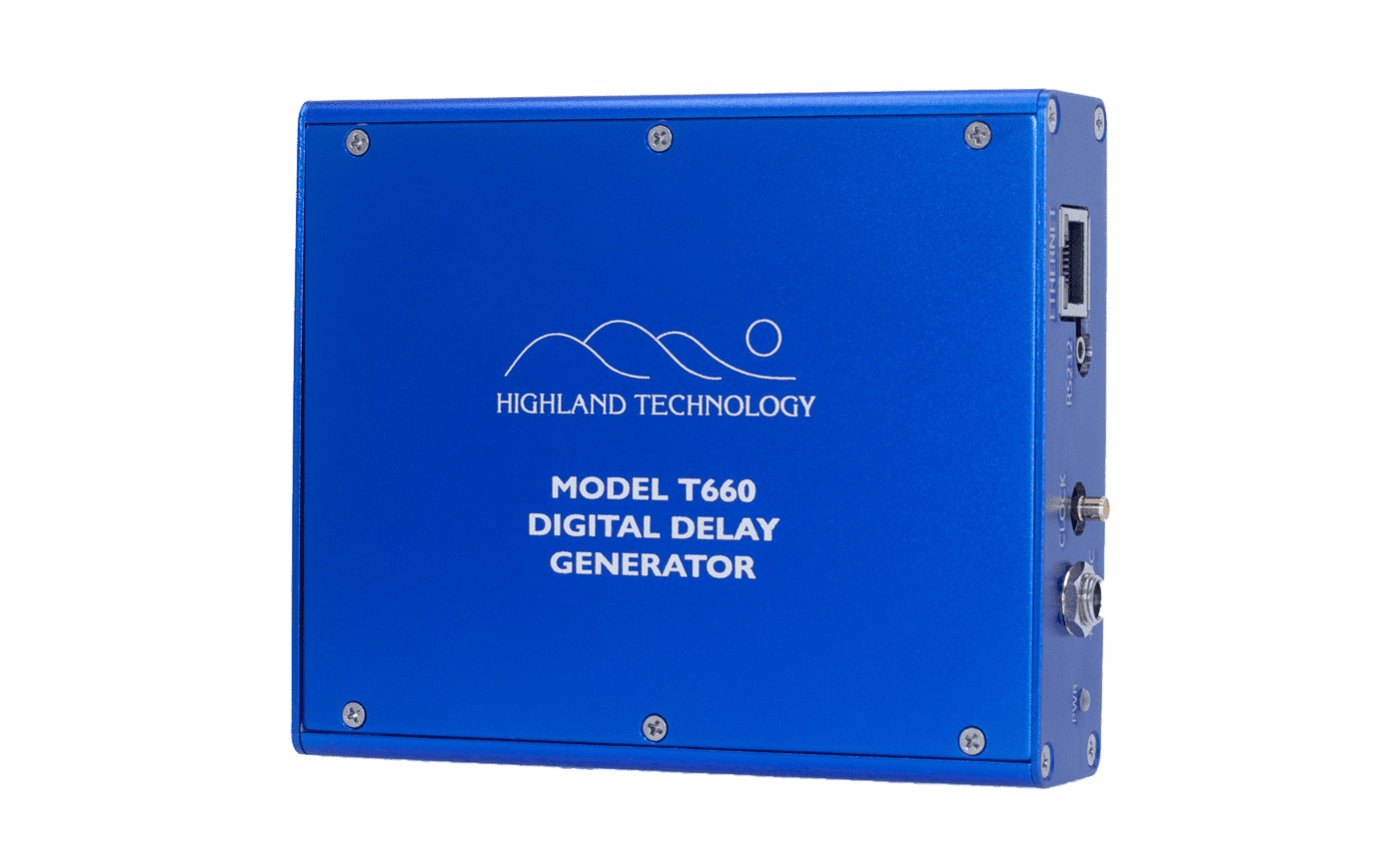

Highland Technology 型号 T660 4 通道紧凑型数字延迟和脉冲发生器
特征：
- 四个 TTL 电平延迟输出，可针对延迟和脉冲宽度进行单独编程
- 10 皮秒延迟和宽度分辨率，60 秒范围
- 21 纳秒± 400 皮秒插入延迟，最大触发速率 16 MHz
- <35 皮秒典型抖动
- 具有外部锁定功能的内部 10 MHz 晶体振荡器时基
- 用于内部触发速率的 0-16 MHz DDS 合成器
- 可编程电平触发输入，具有分频和突发功能以及触发使能 GATE 输入
- RS-232 串行和 10/100 Mbps 以太网接口
- 带可拆卸安装法兰的挤压外壳
- 输出阻抗开关允许 50 Ω 源端接或低阻抗
- Trains/Frames 高级选项 （T660-2） 包括定时列表和每个触发的多个脉冲
- 可从任何浏览器升级固件
- 购买时提供 12V 电源
描述：
T660 是一款小型封闭式数字延迟/脉冲发生器，适用于嵌入式 OEM 应用。给定内部或外部触发器，它输出四个精确定时的脉冲。它是 T560 和 T564 数字延迟和脉冲发生器的直接、向后兼容的替代品。
| 功能 | 四通道数字延迟/脉冲发生器 |
| 渠道 | A B C D |
| 输出电压 | +5V Zout 可选： 50 Ω（+2.5V 至 50 Ω负载） 上升/下降 < 1.5 ns（典型值） 低 z 值（>4V 至 50 Ω 负载） 上升/下降 < 750 ps typ. |
| 延迟范围 | 0 到 3600 秒 |
| 宽度范围 | 0 到 3600 秒 |
| 插入延迟 | 触发至任何输出 21 ns ± 400 ps |
| REP RATE | 0 至 16 MHz，限制为 1/（最大 d + w + 62.5 ns） |
| 准确性 | 触发上升沿或下降沿± 400 ps ± 7.5 ps/°C ±时钟精度 |
| 分辨率 | 边缘时间，10 ps 触发电平，10 mV |
| 抖动 | 典型值 35 ps RMS + 时基抖动 最大 50 ps RMS + 时基抖动 为 500 μs 的延迟添加时钟抖动> |
| 触发 | 外部、内部、软件（远程命令） 突发、N 分频、N-of-M 脉冲拾取 外部触发范围 0 至 5 伏 上升沿/下降沿 阻抗可选 2 kΩ + 15 pF 或 50 Ω 最小推荐振幅 0.25 伏 p-p 最大 125 MHz 内部 DDS，0 至 16 MHz，0.02 Hz 分辨率 内部时钟：80 MHz 源，使用触发除数实现最大 16 MHz 重复频率 |
| 内部时钟 | 初始精度：±1 PPM 老化：< ±5 ppm/1000 小时 抖动：最大 10ns/s RMS 可锁定到外部 10MHz ± 10 PPM |
| 时钟输入 | 10 MHz，正弦或方波 0.5 至 5 伏 p-p 1kΩ 标称输入阻抗 |
| 时钟输出 | 10 MHz 方波，3 伏 p-p 50 Ω 标称输出阻抗 |
| 倒计时 | 提供触发 N 分频或 N-of-M 突发/脉冲选择器模式，高达 125 MHz 的外部触发 |
| 权力 | 外部 +12 ±0.25 伏直流电，来自通用适配器 最大 0.5 安培 +24V 绝对最大电压输入;性能无法保证 |
| 通信 | RS-232 标准，38.4 Kilobaud（可配置至 460.8 Kilobaud） 10/100 以太网标准（可通过串行命令进行配置） |
| 包装 | 4.84 英寸（长）x 4.06 英寸（宽）x 1.20 英寸（高）蓝色挤压铝外壳 |
| 温度 | 规格适用于 10-40°C 环境温度 工作范围 0 至 50°C 储存范围 -20 至 80°C |
| 一致性 | RoHS 指令 |
| 保证 | 一年限定 |
| 校准间隔 | 一年 |
