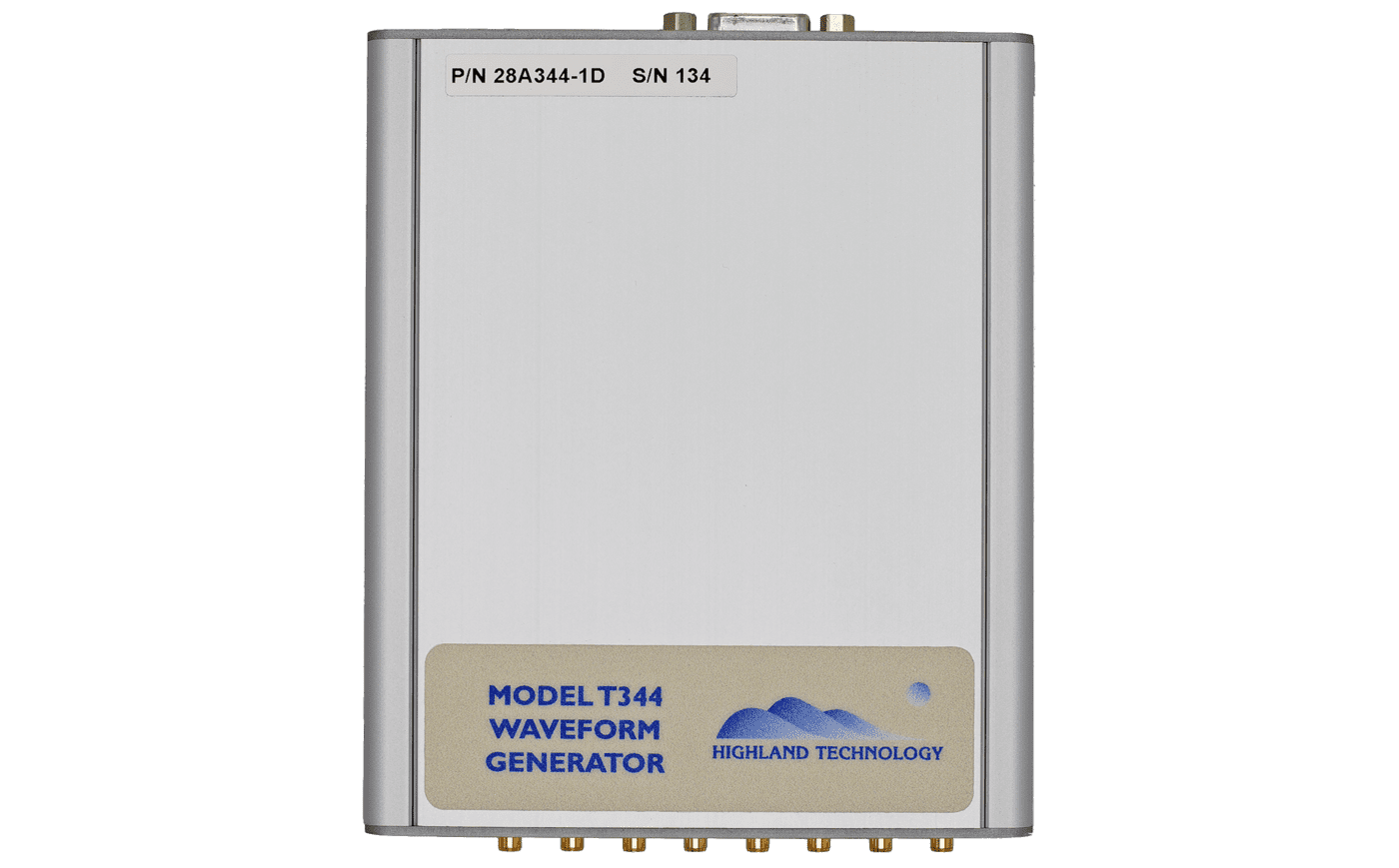

Highland Technology 型号 T344 4 通道紧凑型 32 MHz 任意波形发生器
特征：
- 四个可编程通道，用于独立或同步的正弦波、锯齿波、三角波、高斯噪声或方波/脉冲/PWM 波形生成
- 通道可以同步，以获得相同或比率频率的协调多相或时间同步信号
- 多个 T344 单元可以同步
- 可编程通道求和
- 每通道 4096 点任意波形存储器
- 输出频率范围 0 至 32 MHz，分辨率为 0.015 Hz
- 高达 10.24 伏的峰峰值输出、可编程 5：1 衰减和直流偏移
- 可编程偏移允许波形 + 偏移或直接 DC DAC 功能
- 可编程通道相位允许生成正交或多相波形
- 可编程数字脉冲/PWM 输出可以模拟传感器或正交编码器
- RS-232 和以太网接口
- TTL 连接器允许外部触发输入或通道重置
- SYS 连接器允许在多个单元上同步时钟和通道
- 包括通道测试连接器，允许在系统内检查通道性能，而无需移除现场布线
- 包括测试输出和内置自检 （BIST）
- 紧凑的独立式嵌入式包装
描述：
T344 是一款紧凑型 4 通道 32 MHz 任意波形发生器。它包含四个 DDS 波形合成器，可以独立或同步使用以产生多相信号。波形包括正弦波、三角波、锯齿波、高斯噪声和精密方波/PWM 输出。可能会生成用户加载的任意波形。
测试继电器允许将任何输出转移到测试连接器，以进行系统内校准验证。提供内置自检功能。
T34x 系列发生器包括 T340 和 T346。
| 功能 | 4 通道任意波形发生器 |
| 标准波形 | 正弦波、锯齿波、三角波、高斯噪声或方波/脉冲/PWM 输出 |
| 任意波形 | 4096 点、16 位用户可加载任意波形，具有可编程硬件插值功能 |
| 信号摆动 | 正常范围：±5.12 V ±1% 衰减范围：±1.024 V ±1% |
| 阻抗 | 50 Ω 标称输出阻抗 |
| DC OFFSET | ± 2 mV（典型值），15-35°C ± 最大 10 mV，0-60°C |
| 增益误差 | ± 最大 0.5 % |
| 平整 度 | -0.1 dB（12 MHz，典型值） -1 dB（32 MHz，典型值） -3 dB（46 MHz，典型值） 振幅随频率单调滚降 |
| DAC 分辨率 | 14 位 DAC 输出分辨率 |
| 频率范围 | 高范围：0 至 32 MHz，分辨率为 0.0149 Hz 中范围：0 至 4 MHz，分辨率为 0.0018 Hz 低范围：0 至 250 KHz，分辨率为 116 μHz 可用额外范围达 40 MHz |
| 高斯噪声 | 可编程幅度 0 至 1 V RMS，可编程 3 dB 带宽 0 至 2 MHz |
| 相移 | 1/65536 次循环 ≈ 0.0055° |
| PWM 占空比分辨率 | 1/65536 = 0.0015% |
| 总结 | 任何通道都可以与通道 1 到 3 的输出相加，并可级联到任何分组中 |
| 频率精度 | 频率 ±20 PPM 可锁定到外部 10 MHz 源 |
| 通信 | RS-232 标准，38.4 kbaud 10/100 以太网标准 |
| 连接 | 信号、SMB 插孔 电源，2.5 mm 同轴，中心正极 RS-232 和备用电源，D9 母头 以太网 RJ45 |
| 校准间隔 | 一年 |
| 权力 | +12 V，最大 750 mA 提供 J12 12 伏电源适配器 |
| 包装 | 4.75 英寸（长）x 4.05 英寸（宽）x 1.25 英寸（高）挤压铝制外壳 |
| 一致性 | OEM 产品没有 UL/FCC/CE 合规性要求 专为满足 UL/FCC/CE 要求而设计 提供的电源适配器已通过 UL/CE 认证 |
