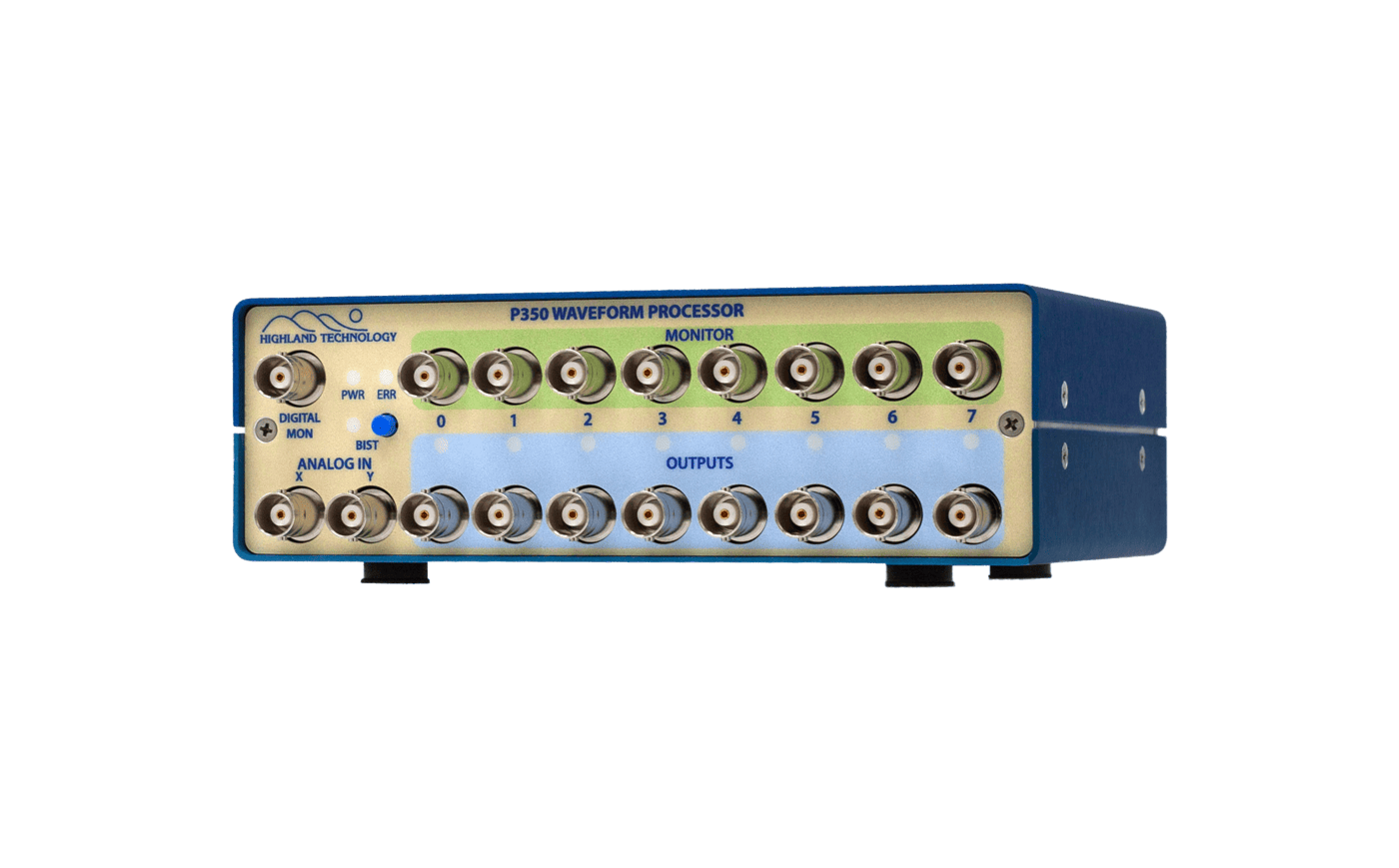

Highland Technology 型号 P350 8 通道波形发生器
特征：
- 8 个独立或同步 16 位波形生成通道
- 两个辅助 ADC 模拟输入，用于求和或调制
- 文件播放和重复任意波形生成模式
- 32 GB 内部波形文件存储
- 实时可编程采样率、幅度、相位、时移
- 两个带宽可编程高斯噪声发生器
- 包括调制、滤波、通道求和、噪声生成
- 多盒相位锁定和波形同步
- 具有 Gbit 以太网和 USB 接口的嵌入式 Linux
- 包括内置自检、信号监视器连接器和 LED
描述：
P350 是一款独立的 8 通道波形发生器，用于航空航天信号仿真。频道可以在播放模式下运行，流式传输客户提供的预先录制的文件。它们还可以在 Wavetable 模式下运行，播放标准或自定义重复波形。信号处理支持多种滤波选项，以及高分辨率时移和相位旋转，允许高精度生成经典模拟波形和动态复杂脉冲序列，就像在复杂旋转机器、振动传感器和脉冲型扭矩传感器的仿真中可能找到的那样。
通道波形和 ADC 输入可以任意求和或调制。还提供了用于求和或调制的高斯噪声发生器。采样频率、振幅、时移、相位和 DC 偏移可以实时更改，并且可以跨多个通道一致地应用。
| 功能 | 模拟波形回放盒 |
| 波浪发生器 | 8 个内部波形发生器，16 位 每通道 32K 采样 FIFO / 波表存储器 文件播放/FIFO 模式， 2 个通道，每个通道高达 1M 样本/秒 4 个通道，每通道高达 500 K 样本/秒 8 个通道，每个通道高达 350 K 样本/秒 波表模式，高达 50 MHz 的采样率 可编程滤波：关、短、高级、sinc³ |
| 模拟输出 | 8 个 DAC 通道，16 位分辨率，直流耦合 ± 10.24 伏范围，50 欧姆源阻抗 500 KHz 模拟带宽，上升时间 700 ns 标称值 |
| 模拟输入 | 2 通道，直流耦合，14 位 ± 10.24 伏，2 MHz 采样率，100 KHz 带宽 |
| 准确性 | 模拟输出，± 1% 频率，± 20 PPM |
| 数字 I/O | 一个可编程数字监视器输出 一个 multibox SYS 同步连接器 一个 AUX 逻辑 I/O |
| 波形存储器 | 32 GB，FAT32，快速 10 级 SD 卡 文件大小上限为 4 GB |
| 操作系统 | 嵌入式 Linux |
| 通信 | 千兆以太网，USB |
| 计算平台 | 采用 Xilinx ZYNQ 7020 SoC FPGA 的 MicroZed 板，采用双核 600 MHz ARM 处理器 |
| 校准间隔 | 一年 |
| 权力 | J350 型，15 VDC，最大 22 瓦，提供外部电源 |
| 温度 | 0 至 60°C 工作范围 |
