特点：
单宽6U格式的PC内存映射VME机箱控制器
有线PCIe通过长达7米的PCI Express电缆连接到PC
提供8192个16kB VME映射页面；单个页面描述符支持地址映射/修饰符、速度选项、动态字节序交换
包括并发以太网和USB端口
每页的权限、字节序和事务控制，包括调整循环时间以驯服不守规矩的VME模块
每个V120都有可选的机箱ID，允许从单个主机控制多达16个VME机箱，而不依赖于潜在的不稳定PCI总线编号
VME多主控作为插槽1主控/仲裁器或辅助主控
通过轮询或真实主机中断处理VME中断
免费的开源Linux驱动程序和应用程序库，可用于开放和专有项目，无需许可要求或费用。提供完整的源代码和广泛的文档。
诊断：
板条箱电源、温度传感和气流监测器
读取任何事务的DTACK速度、地址/数据和错误
VME事务报告，配备4个可编程事件监视器
VME公用总线报告，包括SYSCLK监控
提供前面板LED和总线信号范围监视器
可选DMA和VME64支持
无专有VME芯片：专为长期可用性而设计
简洁明了的架构：基本VME I/O无需跳线和设置

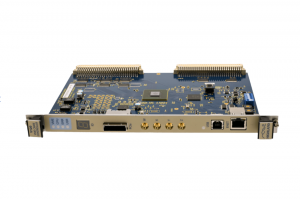

highland 型号V120 VME PCI express机箱控制器
说明：
V120是VME总线主机箱控制器，可用作机箱插槽0仲裁器或辅助控制器。
PC背板中的每个PCI Express电缆驱动板都可以通过长达7米的标准柔性PCI Express电缆组件驱动一到四个V120。
VME模块寄存器直接映射到PC地址空间。
V120提供8192个页面映射寄存器，每个寄存器控制一个16kbyte的PC到VME转换页面，具有灵活的时序和字节控制。
默认通电映射允许立即访问A16、A24和部分A32 VME地址空间。
包括以太网和USB端口。状态LED和示波器监视器显示总线操作和定时
。总线周期分析、电源、温度和气流监测是标准配置。
