美国Highland Technology P500四通道台式数字延迟与脉冲发生器
特点：
4 个延迟和宽度脉冲输出：A、B、C、D 和 T0 启动参考
延迟可达 1000 秒，分辨率为 1 皮秒
30 纳秒插入延迟
典型抖动小于 20 皮秒 RMS
重复频率 14 MHz
自定义 GaN 输出级提供 0.5 至 25 伏峰值-峰值的干净、快速 50 欧姆脉冲
用户友好操作：彩色 LCD 显示、旋钮、内置帮助
在更改定时时无定时错误、中断脉冲或漏触发
可选隔离后面板高压输出
脉冲列车/帧选项包括定时列表和每次触发多个脉冲
接口包括 USB、RS-232 和以太网，支持 SCPI 和网页控制
可通过任何浏览器进行网页控制
描述：
P500 是一款台式数字延迟与脉冲发生器，能够生成四个独立可编程的延迟和宽度输出。P500 能生成最长 1000 秒的延迟，分辨率为 1 皮秒，并支持高达 14 MHz 的高重复频率。P500 的应用包括激光定时、脉冲选择、ICCD 相机系统、ATE 系统和雷达测试。
P500 的触发源包括内部、外部、远程、手动或线路触发。低抖动的内部合成速率发生器可从 0.001 Hz 到 14 MHz 进行编程，步进为 1 mHz。外部触发具有可选择的触发电平、斜率和终端阻抗。标准配置中包含触发门控和突发功能。

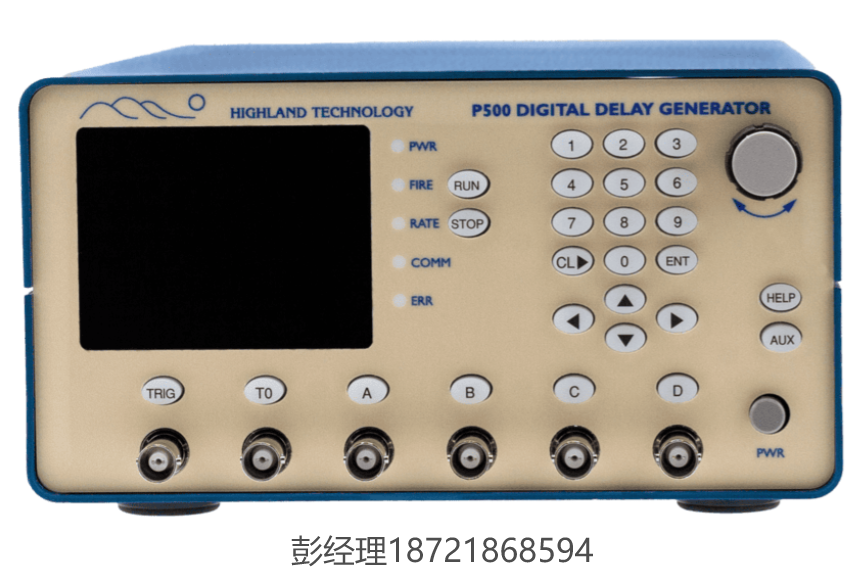

前面板包括彩色 LCD、数字键盘和旋钮。P500 的每个功能都有一个直观的单级控制菜单，通过关联的按键进行调用。HELP 系统解释了每个按键、输入、输出和设置。

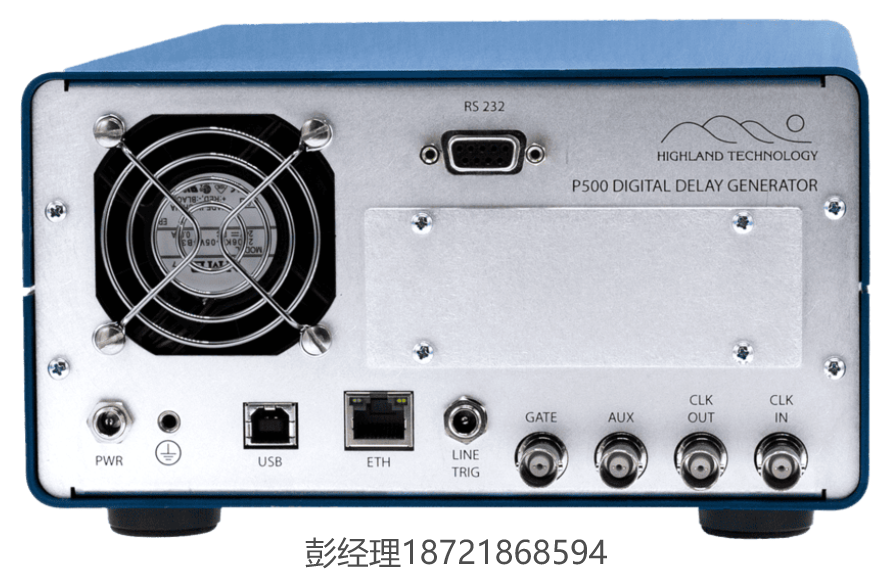

远程接口包括 RS-232、USB 和以太网，支持 ASCII 串行命令和网页控制。
标准的 P500 时基采用高精度温度补偿晶体振荡器。对于要求极高精度和最低抖动的应用，提供可选 OCXO。多个 P500 可以彼此同步，或锁定到外部 10 MHz 参考源。
通道：
T0 A B C D
输出电压：
Vlow ± 5 伏
Vhi -5 至 +20 伏
上升/下降时间 < 1.5 纳秒 典型
从 0.5 到 25 伏峰值-峰值的干净脉冲
输出阻抗 50 欧姆（对于 50 欧姆负载，电压减半）
定时范围：
延迟 + 宽度 0-999 秒，相对于 T0
插入延迟：
常规模式：触发到 T0 输出，55 纳秒 ± 500 皮秒
快速模式：触发到 T0 输出，30 纳秒 ± 500 皮秒
重复频率：
0 至 14 MHz，限制为 1 / (最大延迟 + 宽度 + 70 纳秒)
精度：
触发到上升或下降沿 ± 500 皮秒 ± 时基误差
分辨率：
边沿时间：1 皮秒
输出电平：0.1 伏
触发电平：10 毫伏
