美国HIGHLAND J270单通道可调延迟与脉冲宽度电脉冲发生器
产品特点：
用户触发的 50 欧姆脉冲输出
可手动调节延迟、脉宽和输出脉冲电压
提供三种定时范围，从 25 纳秒至 2.5 微秒，最大触发速率达 20 MHz
典型上升/下降时间为 1 纳秒，最小典型脉宽小于 2.5 纳秒，第 1 档范围下 RMS 抖动小于 15 皮秒
输出脉冲干净快速，电压可调范围为 0.8 至 20 伏特
可选配模拟时间调制输入
非常适合用于激光器、激光堆栈、光学调制器、PIN 光电二极管、微通道板或碳化硅 (SiC) 栅极驱动器
紧凑型机壳，尺寸仅 2 英寸 × 3 英寸
产品描述：

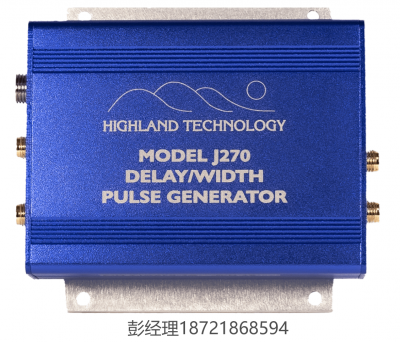

Highland J270 是一款非常紧凑的基于氮化镓（GaN）的纳秒级高压脉冲发生器，具备可调的模拟延迟和脉冲宽度控制功能。
它配备了 SMA 触发输入、环通与终端连接器，以及 SMA 输出和脉冲监控端口。
J270 可产生 0.8 至 20 伏特的快速且平稳的脉冲信号。也提供 OEM 嵌入版本，可用于条形激光器、光调制器、增强器门控、PIN 光电二极管或电缆驱动等应用。
技术规格：
| 规格 | 参数 |
|---|---|
| 功能 | 单通道延迟与脉宽电脉冲发生器 |
| 触发输入 | 正脉冲，SMA 输入和环通连接器 触发阈值：+0.5 V 最大安全输入：+5 V 附带 J48 可拆卸 SMA 50 欧姆终端 |
| 抖动 | 小于设定范围延迟的 500 ppm（典型值） |
| 输出 | 直流耦合，SMA 连接器 输出阻抗：50 欧姆，基线为 0 V 脉冲电压可调：+0.8 至 +20 V（空载） 在 50 欧姆负载下为 0.4 至 10 V 上升/下降时间：典型值为 1 ns 输出极性可切换 |
| 监测输出 | 直流耦合，SMA 连接器 脉冲监测信号经 50:1 衰减，输出阻抗为 50 欧姆 外接 50 欧姆负载时为 100:1 衰减 |
| 电源输入 | +24 VDC，100 mA 加上平均负载电流 电源接口：2.1 mm x 5.5 mm 螺纹插孔，中心正极 附带 J24 通用输入插墙式电源 |
| 校准周期 | 一年 |
| 包装尺寸 | 铝合金外壳，2 英寸 x 3 英寸 x 1 英寸 附带 J732 安装法兰 |
