传统铜缆在长距离传输高速逻辑信号时存在固有技术瓶颈。同轴或双绞线传输线路会引入信号衰减、色散失真、地环路干扰，并为外部电磁噪声提供耦合路径，最终导致时序抖动、脉宽畸变及逻辑错误等问题。

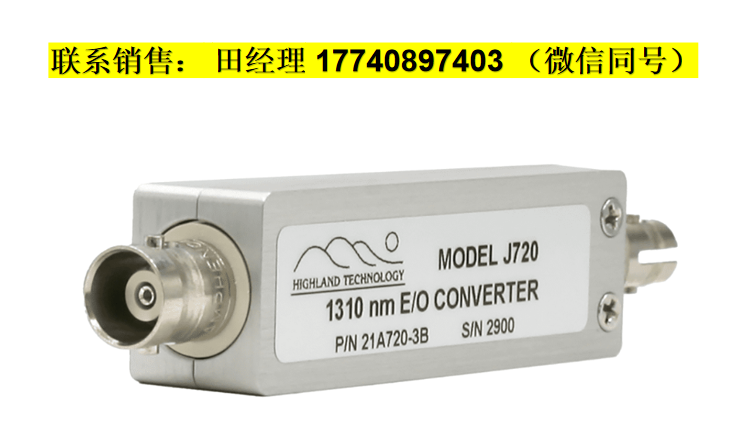

highland J720作为一款紧凑型信号自取电电光转换器，与Highland J730型设备配套使用时，可在强电磁干扰环境下实现公里级逻辑电平与关键时序触发信号的稳定传输，典型链路抖动低于10皮秒（RMS）。J730提供上升时间低于750皮秒的数字逻辑输出，并配备180MHz带宽快速模拟输出接口用于链路状态监测。
该设备全面兼容Highland P500数字延迟脉冲发生器及系列VME封装电光转换产品，同时可作为T760双通道100伏光电转换器的优质驱动单元。
J720电光转换器核心特性
紧凑型逻辑电平光链路组件
专为高电磁干扰环境下的长距离逻辑电平与快速触发信号传输设计
高速响应特性
具备快速光/电上升时间，典型链路抖动低于12皮秒（RMS值）
工业级结构设计

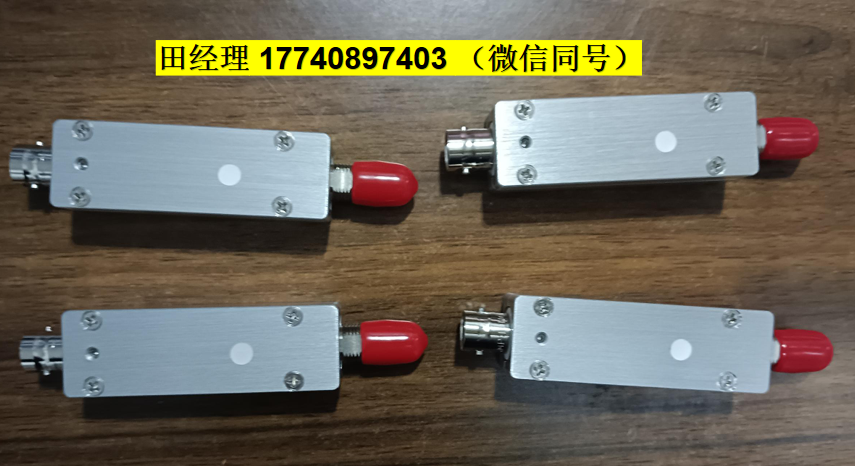

采用高效铝合金封装，支持在最优位置灵活部署电光转换模块
无源供电优势
无需外接电源即可实现稳定运行
光纤配置选项
提供850纳米与1310纳米波长版本，支持ST/FC连接器接口
系统兼容性
作为Highland数字延迟/脉冲发生器的理想配套设备，确保全系统时序精度
J720电光转换器技术规格
核心功能
单通道逻辑电平电光转换器
电气输入
额定输入：0至+5V（50Ω信源），最高+5.5V
输入阻抗：标称50Ω
传输特性
传播延迟：1ns（典型值，指电信号50%至光信号50%点）
输出光功率：1.5mW（典型值，由5V/50Ω信源驱动）

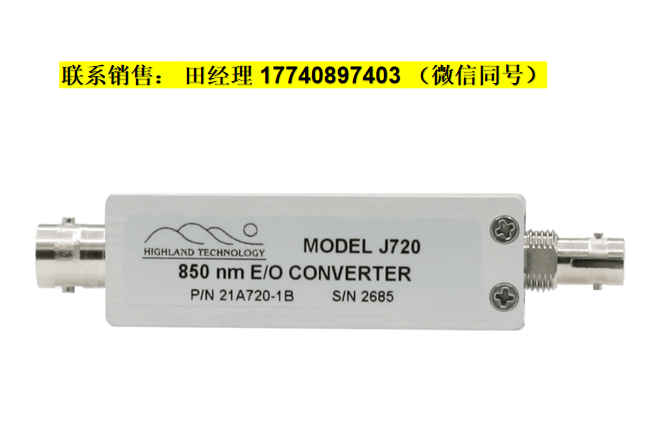

可选波长：850nm或1310nm版本
频响性能
带宽：≥500MHz
光学上升时间：＜300ps（由Highland P500或同等设备驱动）
抖动特性
＜12ps RMS（J720+J730组合系统）
工作环境
操作温度：0至60℃
校准周期：2年
接口配置
电气输入：BNC接口
光纤输出：ST或FC型连接器
物理结构
铝制外壳
尺寸：19.1mm（宽）×15.7mm（高）×85.1mm（长）
