Highland P800触发发生器是一款机架式设备，提供八个隔离的 150 伏脉冲输出。该设备旨在替代 EG&G 的 SG-489 型号，其设计简洁、可靠且易于维护，并内置了冗余功能以最大程度确保所有八个输出都能成功触发。
Highland P800触发发生器可接受三种外部触发信号：两个隔离的高压触发信号和一个隔离的 TTL 触发信号。此外，它还内置了一个用户可启用的 1 Hz 测试触发发生器。

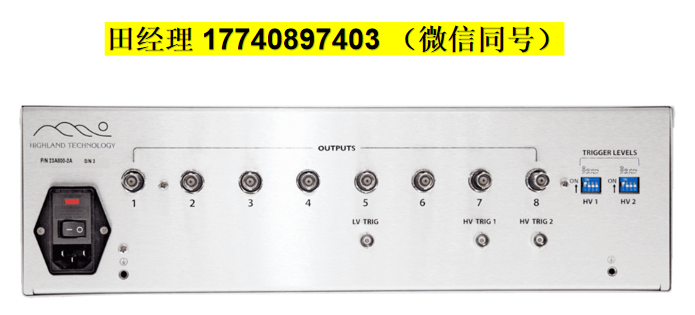

设备前面板配有 LED 指示灯，用于显示电源、触发和输出的状态。后面板上的两个高压触发输入各自对应一个 DIP 开关，允许您选择 12V、25V、50V 或 100V 的触发电平。
P800 触发发生器还包含一个用户可选的 0.75 秒锁定计时器，用于在触发输入后防止重新触发。
P800 触发发生器特点：
八个隔离的 150 伏脉冲输出
两个隔离的高压触发输入和一个隔离的 TTL 触发输入
一个内部用户可选的 0.75 秒锁定计时器
一个内部用户可启用的 1 Hz 测试触发发生器
两个用于设置高压触发电平的 DIP 开关：12、25、50 和 100V
输入和输出过载及 ESD 压敏电阻保护
前面板状态指示灯
冗余电源、输出驱动器和逻辑路径
由单相 100-264 VAC、47-440 Hz 电源供电
Highland P800触发发生器技术参数
功能：带 8 路输出的触发发生器
输出：8 路隔离脉冲，50Ω 负载下峰值 150V
上升时间：标称 16ns，最大 22ns
有效脉宽：0.75 微秒
指示灯：状态 LED：电源、触发信号、输出状态
内部触发：1Hz 内部振荡器，通过摇臂开关 ON/OFF
锁定功能：0.75 秒可再触发锁定，通过摇臂开关 ON/OFF
电源开关：摇臂式 ON/OFF 开关
高压触发 1 & 2 输入
隔离脉冲，+24V 至 +200V
输入阻抗 > 1kΩ
高压触发电平：12V、25V、50V、100V，通过 DIP 开关选择
低压触发输入：标称 +5V，最小 +3.5V
输入阻抗 > 1kΩ
传输延迟：典型值 180 ns（从高压触发上升沿到任意高压输出上升沿）
输出通道间偏差 < 20 ns
连接器：隔离 BNC
保护：压敏电阻
交流电源输入：100-264 VAC，47-440 Hz，单相
标准 IEC 连接器
温度：工作范围 -10 至 60°C
封装：3U × 19 英寸机架式，深度 16 英寸
重量：7.9 磅
