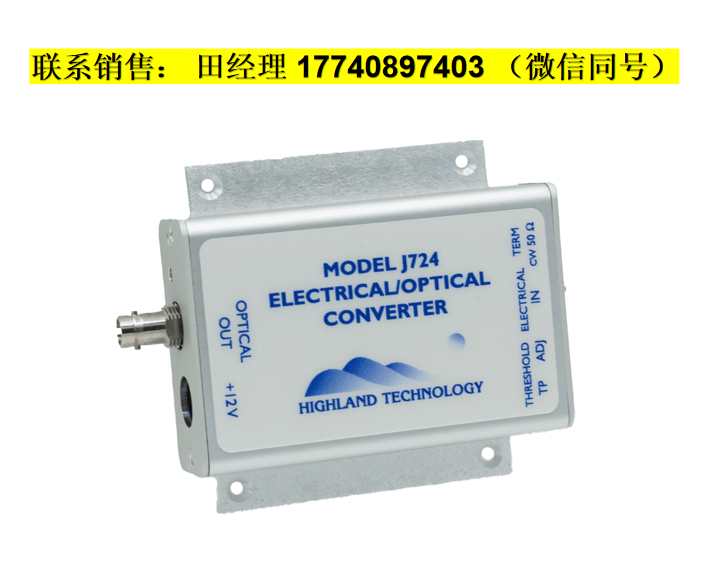

Highland J724是一款紧凑型独立电光转换设备，可接收数字逻辑电平输入并生成高速光纤耦合激光驱动信号。其输入阈值支持-4.0V至+5.0V用户可调，终端阻抗可选50Ω或2KΩ配置。
型号配置：
J724-1：搭载850纳米VCSEL激光器（ST接口），适用于驱动62.5/125微米多模光纤，兼容J730-1单通道光电转换器及V730-1六通道VME光电转换模块
J724-3：采用1310纳米法布里-珀罗激光器（ST接口），主要匹配9/125微米单模光纤（兼容62.5/125微米多模光纤），可与J730-3独立光电转换器或V730-3六通道VME接收器协同工作。基于单模光纤的低色散特性，1310纳米单模系统在长距离传输中具有更优的时序稳定性与更低抖动
J724-5：配备1550纳米法布里-珀罗激光器（ST接口），专为9/125微米单模光纤设计（兼容多模光纤），驱动对象包括J730-5独立转换器与V730-5六通道VME接收器
通用特性：
全系列型号均提供FC接口选项，且可作为T760双通道100伏输出光电转换器的优质驱动源。
专业信号转换
紧凑型直流耦合逻辑电平-光纤转换装置
工业级结构设计
采用坚固阳极氧化铝挤压成型外壳，支持在最优化位置灵活部署电光转换模块
多波长配置
可选850纳米激光器（多模光纤）
或1310/1550纳米激光器（单模/多模光纤通用）
标准化接口
兼容通用ST/FC连接器光纤电缆
全逻辑电平兼容
可调逻辑输入兼容TTL、LVTTL、ECL、NIM及多数常用逻辑标准
高抗干扰性能
在强电磁干扰环境下确保持续无差错逻辑传输
灵活输入配置
用户可自定义输入逻辑阈值与终端阻抗
精密时序特性
搭配J730/V730光电转换器使用时，典型链路抖动低于12皮秒（RMS）
系统集成优势
作为P500台式数字延迟/脉冲发生器的理想配套设备
J724 电光转换器技术规格
核心功能：单通道电光转换器
输入特性
电气逻辑电平输入（SMB连接器）
输入阈值可调范围：-4V 至 +5V
可切换输入终端：50Ω 或高阻抗
传输参数
电光传输延迟：1.2 ns（典型值）
输出光功率：1 mW（标称值，光纤耦合）
可选波长：850 nm / 1310 nm / 1550 nm
连接器类型：FC / FC-APC尾纤 / ST
频响特性
带宽：DC 至 180 MHz（重复频率）
光学上升时间：< 250 ps（20% – 80%）
抖动性能
< 12 ps RMS（典型值）
工作环境
操作温度：0°C 至 60°C（可选军用/商用扩展温度范围）
校准周期：1年
电源要求
标称电压：12V 至 24V（300 mA），最大28V
支持正/负极性，电源与机壳及信号接口隔离
标配J12 12V电源适配器
接口配置
电镀SMB电气逻辑输入接口
ST / FC / FC-APC尾纤光输出接口
前面板阈值测量测试接口
2.1 mm × 5.5 mm 筒式电源连接器
状态指示
电源指示灯：琥珀色LED
机械结构
挤压阳极氧化铝外壳：3.3″（长） × 2.1″（宽） × 0.9″（高）
标配J732安装法兰
