通过铜导体长距离传输快速逻辑信号一直是一个挑战。同轴或双绞线传输线会引入衰减、色散、接地环路，并为外部电噪声提供入口。这可能导致抖动、脉冲宽度失真，最终引发逻辑错误。
Highland J720是一款紧凑的信号供电电光转换器。
当与Highland J730配合使用时，该组合可以在高电磁干扰（EMI）环境中以公里级距离传输逻辑电平或关键时序触发信号，链路抖动通常低于10皮秒RMS。J730提供的数字逻辑输出上升时间低于750皮秒，同时还提供快速模拟输出（180 MHz带宽）用于监测链路完整性。
Highland J720电光转换器与Highland P500数字延迟脉冲发生器以及公司的VME封装电光转换器产品兼容。Highland J720也是T760双通道100伏光电转换器的优秀驱动器。
Highland J720电光转换器主要特点:
• 紧凑的逻辑电平光信号链路组件
• 允许在高电磁干扰（EMI）环境中长距离传输逻辑电平和快速触发信号
• 快速的光学和电气上升时间
• 链路抖动典型值低于12皮秒RMS
• 坚固高效的铝外壳，允许将电光转换放置在最方便的位置
• 无需电源
• 提供850纳米或1310纳米版本，适用于ST或FC连接器光纤
• 是Highland数字延迟/脉冲发生器的理想配件
Highland J720电光转换器技术参数：
| FUNCTION | Single-channel logic-level electrical-to-optical converter |
| INPUT | Nom 0 to +5 volts from 50 ohm source, +5.5 volts maximum Input impedance 50 Ω nominal |
| PROPAGATION DELAY | 1 ns nominal, 50% electrical to 50% optical levels |
| OUTPUT | 1.5 mW nominal optical power, driven from 5 volt, 50 Ω source 850 or 1310 nm wavelength versions available |
| BANDWIDTH | 500 MHz min |
| OPTICAL RISETIME | < 300 ps driven by Highland P500 or equivalent |
| JITTER | < 12 ps RMS, J720 + J730 combination |
| OPERATING TEMPERATURE | 0 to 60ºC |
| CALIBRATION INTERVAL | Two years |
| CONNECTORS | BNC electrical input jack ST or FC optical fiber output |
| PACKAGING | Aluminum enclosure 0.75” (19.1 mm) width x 0.62” (15.7 mm) height x 3.35” (85.1 mm) nom |

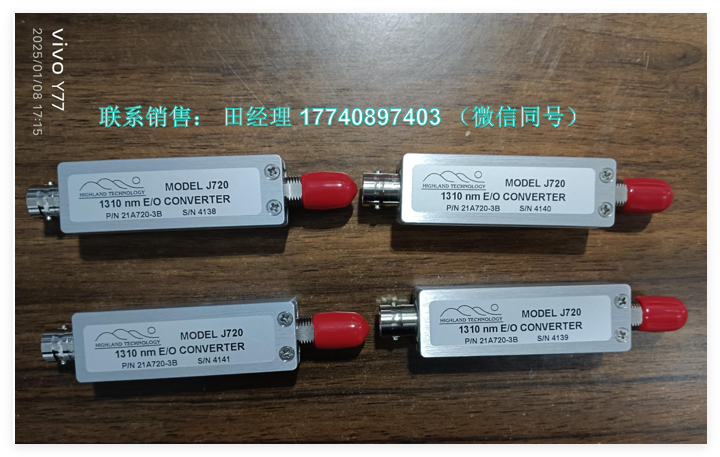

Highland J720电光转换器
