美国Highland ,V120 VME PCI express 板条箱控制器,VME 总线主 crate 控制器,可用作 crate 插槽 0 仲裁器或辅助控制器

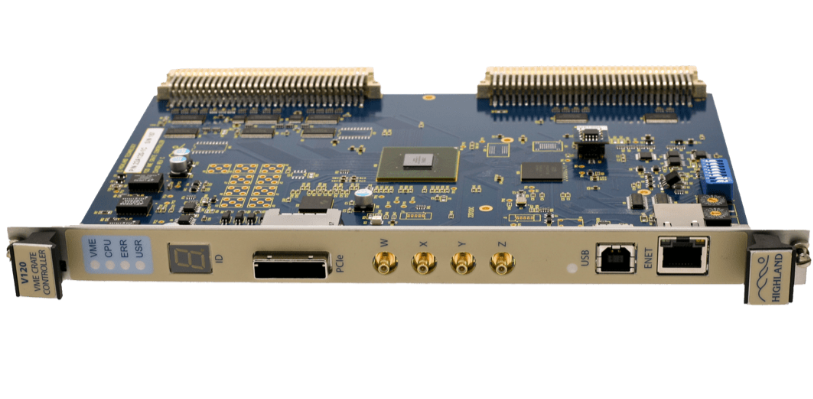

型号 V120
VME PCI Express 板条箱控制器
概述
特征：
- 单宽 6U 格式的 PC 内存映射 VME Crate 控制器
- 有线 PCIe 通过长达 7 米的 PCI Express 电缆连接到 PC
- 提供 8192 个 16kB VME 映射页面;单个页面描述符支持地址映射/修饰符、速度选项、动态字节序交换
- 包括并发以太网和 USB 端口
- 每页的权限、字节序和事务控制，包括调整周期时间以驯服不守规矩的 VME 模块
- 每个 V120 的可选 crate ID，允许从单个主机控制多达 16 个 VME crate，而无需依赖可能不稳定的 PCI 总线编号
- VME 多主控作为插槽 1 主控器/仲裁器或辅助主控器
- 通过轮询或真实主机中断进行 VME 中断处理
- 免费的开源 Linux 驱动程序和应用程序库，可用于开放和专有项目，无需许可要求或费用。提供了完整的源代码和广泛的文档。
- 诊断：
- 板条箱电源、温度感应和气流监测器
- 读回任何事务的 DTACK 速度、地址/数据和错误
- 带有 4 个可编程事件监视器的 VME 事务报告
- VME 实用程序总线报告，包括 SYSCLK 监控
- 提供前面板 LED 和总线信号示波器监视器
- 可选的 DMA 和 VME64 支持
- 无专有 VME 芯片：专为长期可用性而设计
- 干净、简单的架构：无需跳线，无需设置基本 VME I/O
描述：
V120 是 VME 总线主箱控制器，可用作箱槽 0 仲裁器或辅助控制器。PC 背板中的每个 PCI Express 电缆驱动板都可以通过长达 7 米的标准柔性 PCI Express 电缆组件驱动 1 到 4 个 V120。
VME 模块寄存器直接映射到 PC 地址空间。V120 提供 8192 个页面映射寄存器，每个寄存器控制一个 16 KB 的 PC 到 VME 转换页面，具有灵活的时序和字节序控制。默认的 powerup 映射允许立即访问 A16、A24 和部分 A32 VME 地址空间。
包括以太网和 USB 端口。状态 LED 和示波器监视器显示总线作和定时。总线循环分析、电源、温度和气流监控是标准配置。
规格
| 功能 | VME 板条箱控制器 |
| 设备类型 | VME 主站： A32： A24： A16： D08： D16： D32 VME 系统控制器：BTO（64）、IH（1-7） 可选 VME64 |
| 工作温度 | 0 至 60°C;提供扩展的 MIL/COTS 范围 |
| 权力 | 标准 VME 耗材： + 5 V，最大 2 A +12 V，最大 50 mA -12 V，最大 50 mA |
| 连接 | VME64 P1/P2 四个前面板 SMB 测试连接器 1 个 PCI Express 4 通道连接器 一个 B 型 USB 连接器 一个 RJ45 100 MHz 以太网连接器 |
| 指标 | LED 指示 VME 访问、CPU 活动、错误情况;额外的 LED 是用户可编程的 7 段显示屏指示单元号 |
| 包装 | 6U 单宽 VME 模块 |
| 一致性 | ANSI/VITA 1-1994 （R2002） VMEbus 规范 PCI Express 基本规范 1.1，第 1 代 PCI Express 外部布线规范 1.0 |
电气
| W、X、Y、Z 输入 | 电压 2.2V – 3.6V 电压 -0.3V – 0.6V |
| W、X、Y、Z 输出 | Vʜ 3.3V 典型值 （100 μA） 最小 2.0V （16 mA） Vʟ 0.0V 典型值 （100 μA） 最大 1.1V （16 mA） 输出阻抗 50Ω typ |
