美国Highland ,T160 皮秒至纳秒半导体激光管驱动器,接受 LVDS 或 TTL 逻辑输入,激光驱动脉冲宽度跟随输入波形

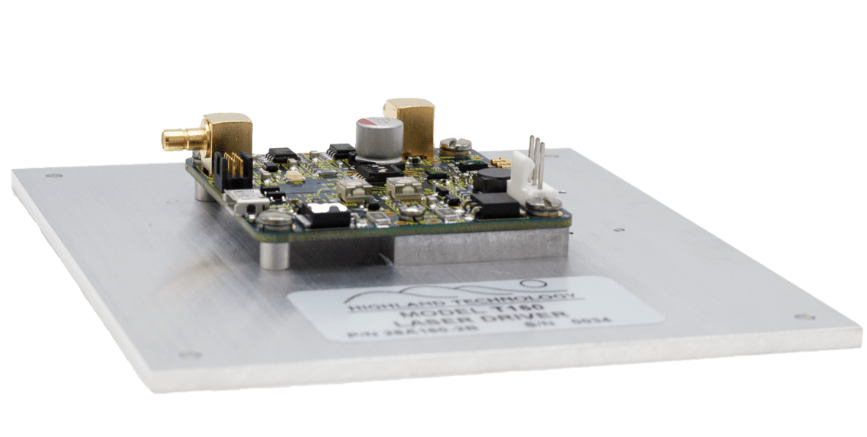

型号 T160
皮秒至纳秒半导体激光管驱动器
特征：
- 激光电流高达 400 mA，带散热器的 700 mA
- 光脉冲宽度从 100 皮秒到 50 微秒
- 通过引脚插座直接连接到浮动阳极 Type-1 蝶形封装半导体激光管;与其他激光套装兼容
- 激光驱动跟随电输入
- 高度稳定的恒流激光驱动器
- 激光电流和偏置可通过板载微调电位器或外部模拟输入进行设置
- 可切换 TTL 或 LVDS/PECL/CML 输入触发器兼容性
- 由标准 5 伏微型 USB 电源或通过带状电缆接口连接器供电
- 紧凑的 2“ x 2” PCB，适用于嵌入式应用
描述：
T160 激光驱动器具有低至 300 皮秒 FWHM 的激光驱动脉冲宽度，可确保急剧的关闭和最小的光尾。信号路径基本上是直流耦合的，但占空比限制为 60%，激光器导通时间限制为 50 微秒。它适用于泵浦光纤激光器、荧光衰变分析、LIDAR 和基于激光的材料加工中的应用。2“ x 2” 设计直接连接到标准 0.1“ 针距蝶形激光器封装，使其成为激光系统中 OEM 使用的理想选择。
T160 提供易于调节的电流和偏置设置。它与 Highland Technology 数字延迟和脉冲发生器兼容。
有关带有内置脉冲发生器的激光驱动器，请参阅 T165 激光脉冲发生器。
规格
| 功能 | 嵌入式半导体激光管驱动器 |
| 逻辑输入 | 可切换 TTL 或可选 LVDS/PECL/CML 输入 TTL 阈值为 +0.4 伏，50 Ω 负载 差分输入为 LVDS 或 3.3 伏 PECL，100 Ω 负载 激光电流跟随逻辑输入 |
| 传播延迟 | 1 ns 标称值 |
| 激光输出 | 用户可调 0 至 700 mA，2.5 V 顺从性 需要冷却 400 mA 以上 限制为 60% 占空比和 50 μS 最大导通时间 |
| 上升/下降时间 | 150 ps 至 1ns 标称值（-2 和 -9 版本） 1 ns 标称值（-14 版本） 实际上升/下降时间取决于激光电气寄生效应 |
| 抖动 | < 10 ps RMS（-2 和 -9 版本） < 15 ps RMS（-14 和 -15 版本） |
| 控制 | 两个微调电位器或外部模拟输入设置激光器 ON 电流和激光器 OFF 偏置 外部输入为 0 至 +3 伏，>10 K 负载 |
| 偏置范围 | < 50 mV 至 +1.5 V，标称，相对于地面的激光阳极 |
| 权力 | +5 伏，通过 USB 连接器或带状接头 电流消耗：200 mA 加上激光电流 Highland J6 型 USB 电源可在高达 700 mA 激光电流的微调电位器模式下使用（仅提供评估版） |
| 连接 | TTL 输入：SMB 连接器 LVDS/PECL、控制、电源：10 引脚 50 mil 2×5 带状电缆接头 MONITOR 输出：SMB 连接器 Micro-B USB 备用电源连接器 3 针接头提供对激光 TEC 引脚的访问 |
| LED 指示灯 | 绿色力量 |
| 包装 | 2“ x 2” 印刷电路板 |
