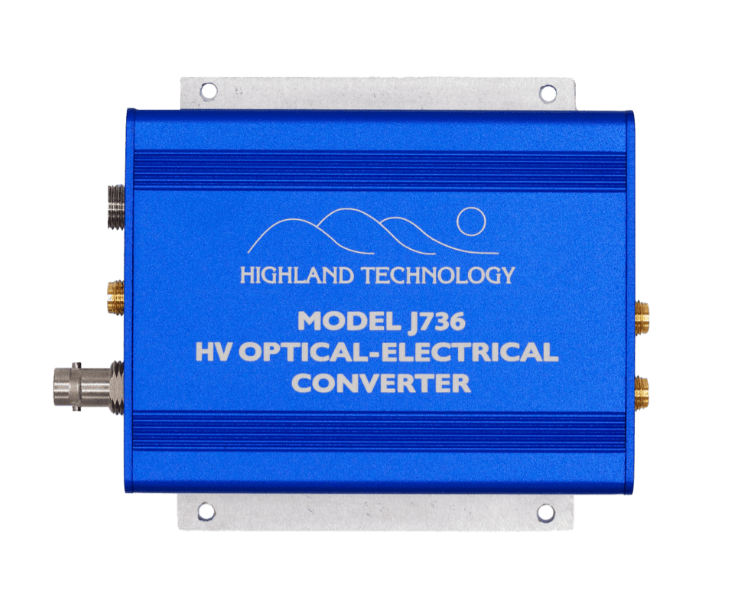

美国Highland ,J736 单通道紧凑型高压光电转换器,接受光纤输入并生成高压、直流耦合、50 欧姆数字输出
征：
- 小型、坚固的高压光耦转换器允许将 o/e 转换放置在最方便的地方
- 手动调整 o-e 甄别器阈值和输出脉冲电压
- 干净、快速的直流耦合 50 欧姆脉冲输出，可在 0.8 至 20 伏范围内调节
- 1 纳秒的典型上升/下降，< 2 纳秒的最小宽度，高达 15 MHz 的脉冲速率
- 与配套的 J720 或 J724 电气/光学转换器一起使用时，逻辑链路抖动通常低于 20 皮秒 RMS
- 出色的激光器、激光堆栈、光调制器、PIN 二极管或 SiC 栅极驱动器
描述：
J736 接受光纤输入，并在输入超过可调光功率阈值时生成高压直流耦合 50 欧姆数字输出。它包括用于模拟光输入和高压输出的监视器输出。J736 可用于长距离分配脉冲、逻辑和触发信号，而不会出现与同轴电缆相关的损耗和噪声问题。
| 功能 | 单通道高压光耦 |
| 光纤输入 | 850 nm 标称波长，ST 光纤连接器，J736-1 版本 1310nm 标称波长，ST 光纤连接器，J736-3 版本 1mW 标称光功率输入 阈值可调 100 μW 至 2 mW，出厂设置为 300 μW |
| 传播延迟 | 光输入到 HV 电气输出 < 10 ns，典型值 |
| 脉率 | DC 至 15 MHz，绝对最大值 |
| 数字输出 | 直流耦合 SMA 连接器 50 欧姆源阻抗，零伏基线 标准 J736-1 和 J736-3 版本的脉冲可在 +0.8 至 +20 伏之间调节（0.4 至 10 伏至 50 欧姆负载） 提供可选的更快上升/下降版本 |
| 上升/下降时间 | 模拟 O-E 监视器：2 ns（典型值） HV 输出：1 ns（典型值） |
| 抖动 | < 20 ps RMS，J720 + J736 |
| 监听输出 | 直流耦合 SMA 连接器 模拟： 50 欧姆源阻抗 每 mW 光功率 100 mV，可为 Hi-Z 负载提供 50 mV/mW 负载至外部 50 欧姆负载 高压： 50：1 衰减输出脉冲监视器，50 欧姆源阻抗 100：1 输入外部 50 欧姆负载 |
| 电源输入 | +24 VDC，100 mA + 平均负载电流 2.1 mm x 5.5 mm 套管插座，中心正极 J24 24 伏壁式插头通用输入电源 |
| 工作温度 | 0°C 至 60°C，无冷凝 内置热关断 |
| 校准间隔 | 一年 |
| 指标 | 绿色 LED：电源，蓝色 LED：上升沿触发 |
| 包装 | 铝制外壳，2 英寸 x 3 英寸 x 1 英寸 包括 J732 安装法兰 |
