美国Highland ,J720 单通道紧凑型电,光纤转换器,在高 EMI 环境中传输数公里距离的逻辑电平或关键定时触发器

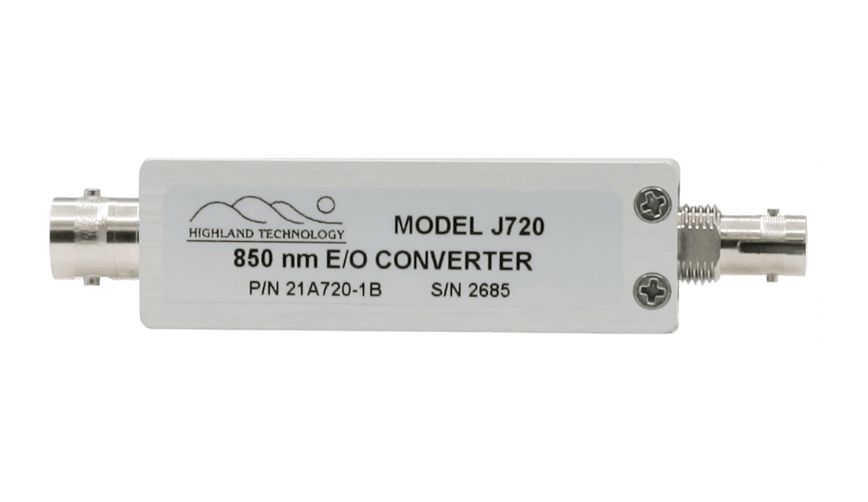

型号 J720
单通道紧凑型电-光纤转换器
概述
特征：
- 紧凑的逻辑电平光信号链路组件
- 允许在高 EMI 环境中长距离传输逻辑电平和快速触发
- 快速的光学和电气上升时间
- 低于 12 皮秒的典型 RMS 链路抖动
- 坚固高效的铝制封装使 e/o 过渡位于最方便的地方
- 无需电源
- 850 纳米或 1310 纳米版本可用于 ST 或 FC 连接光纤
- Highland 数字延迟/脉冲发生器的理想附件
描述：
通过铜导体长距离传输快速 logic 信号一直很困难。同轴或双绞线传输线会引入衰减、色散、接地回路，并为外部电噪声提供入口点。结果可能是抖动、脉冲宽度失真，并最终导致逻辑错误。
J720 是一款紧凑型信号供电电光转换器。
当与 Highland J730 型一起使用时，该组合可以在高 EMI 环境中传输数公里距离的逻辑电平或关键定时触发器，链路抖动通常低于 10 皮秒 RMS。J730 提供上升时间低于 750 皮秒的数字逻辑输出，还提供快速模拟（180 MHz 带宽）输出用于监控链路完整性。
J720 与 Highland Model P500 数字延迟/脉冲发生器和该公司的 VME 封装电气/光转换器产品兼容。J720 还是 T760 双通道 100 伏光耦转换器的出色驱动器。
规格
| 功能 | 单通道逻辑电平电光转换器 |
| 输入 | 标称 0 至 +5 伏，来自 50 欧姆电源，最大 +5.5 伏 输入阻抗 50 Ω 标称值 |
| 传播延迟 | 1 ns 标称值，50% 电电平至 50% 光学电平 |
| 输出 | 1.5 mW 标称光功率，由 5 V、50 Ω 电源驱动 提供 850 或 1310 nm 波长版本 |
| 带宽 | 最小 500 MHz |
| OPTICAL RISETIME | < 300 ps，由 Highland P500 或同等产品驱动 |
| 抖动 | < 12 ps RMS，J720 + J730 组合 |
| 工作温度 | 0 至 60ºC |
| 校准间隔 | 两年 |
| 连接 | BNC 电气输入插孔 ST 或 FC 光纤输出 |
| 包装 | 铝制外壳 0.75 英寸（19.1 毫米）宽 x 0.62 英寸（15.7 毫米）高 x 3.35 英寸（85.1 毫米）标称 |
