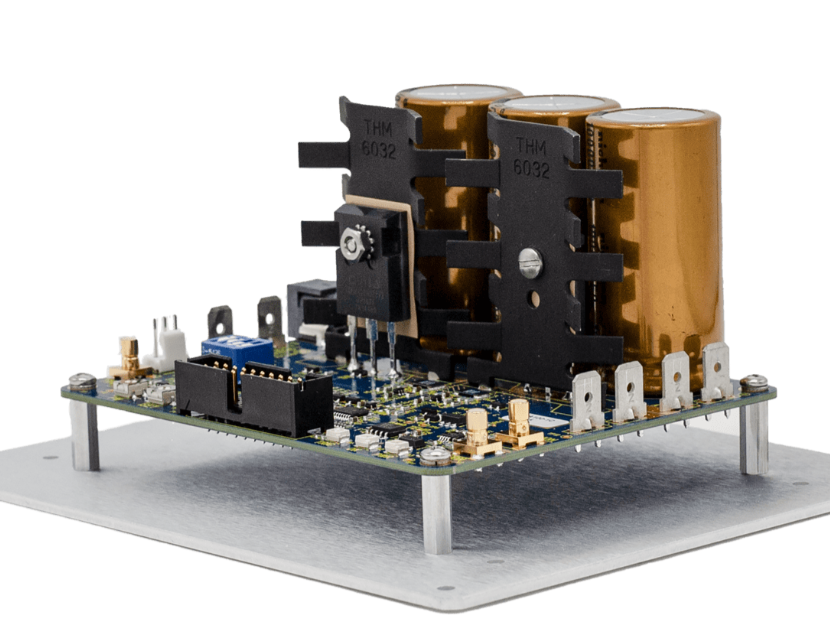

美国Highland ,D100 紧凑型 ,250A 激光驱动器,驱动高达 250 安培和 30 伏的棒式激光器堆栈或 VCSEL 阵列
特征：
- 为 30 伏激光负载提供高达 250 安培的恒流脉冲驱动
- 电流和脉冲宽度的微调电位器或外部模拟编程
- 微调电位器在外部编程模式下用作激光电流和脉冲宽度限制
- 功率驱动器的热保护和安全工作区保护
- LED 指示灯：电源、正常、触发器
- 4.2 x 3.5 英寸印刷电路板
- 单个外部电源 20 至 48 伏;与嵌入式或壁式电源兼容
- 提供评估套件
描述：
D100 是一款恒流脉冲激光驱动器，能够驱动高达 250 安培和 30 伏的条形激光堆栈或 VCSEL 阵列。电流和脉冲宽度可通过板载微调电位器或用户提供的信号进行设置。D100 为激光保护提供用户可设置的峰值电流和脉宽限制电路，并为板载功率半导体提供热/SOAR 保护。
D100-9 是一套完整的评估套件，包括电源和电缆。
规格
| 功能 | 高功率脉冲激光驱动器 |
| TRIGGER 输入 | CMOS / TTL脉冲输入启用激光电流 阈值 +1.4 V（典型值），保护电压为 ± 20 V |
| 计时模式 | A） 激光驱动跟随 PULSE 输入 B） 激光驱动器跟随 PULSE 输入，具有微调电位器脉冲宽度限制 C） PULSE 输入上升沿触发微调电位器设置脉冲宽度 脉冲宽度/限值可通过微调电位器在 50 μs 至 1000 μs 范围内调节 |
| 激光输出 | 恒流驱动 微调电位器或用户可调 10 至 250 安培 250 安培时高达 30 伏，750 μs，48 伏电源 |
| 上升/下降时间 | 10 μs（典型值） |
| 最大功耗 | 12 瓦自由空气 30 瓦，500 LFPM 气流 60 瓦，带可选的客户提供的散热器 |
| 温度范围 | 运行，0 至 60°C;至 -40°C（有限制） 非工作，-40 至 80°C |
| 内部控制 | DIP 开关： 激光开/关 电流设定点 POT / 外部 定时模式 A、B、C 伊塞特： 电流设置/限位微调电位器，10-250 安培 俘虏： 脉冲宽度设置/限制微调电位器，50-1000 μs |
| 权力 | +20 至 +48 伏直流 J25 型，24 伏 65W 电源，带家具 J40 型，48 伏 1 安培电源，可选 反向和启动浪涌保护 提供 HV Present LED 和泄放器 |
| 连接 | V+、GND、LASER A、LASER K：0.25“ 外螺纹快接 TRIG：SMB 触发器输入，CMOS/TTL IMON：SMB 电流监视器输出，250 安培时为 5 伏 VLMON：SMB 激光阳极 – 阴极电压输出，Vᴀᴋ / 5 ILK：3 针激光驱动联锁 20 针带状电缆连接器提供全面控制和监控 |
| LED 指示灯 | 橙色 PWR 绿色 OK 蓝色 TRIG |
| 包装 | 3.5“ x 4.2” 印刷电路板 2“ 标称高度 |
