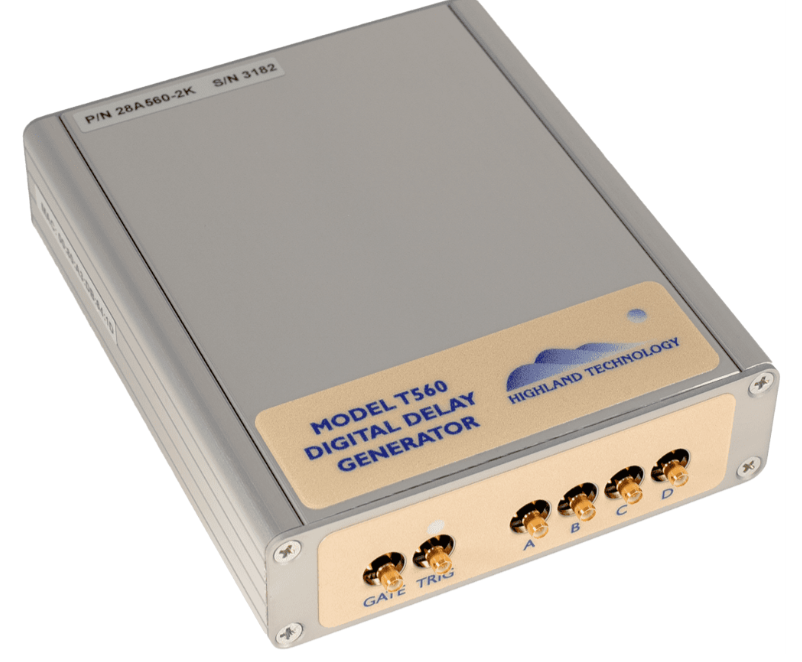

美国Highland ,型号 T560,4 通道紧凑型数字延迟和脉冲发生器,四个TTL 电平延迟输出,可针对延迟和脉冲宽度进行单独编程
特征：
- 四个 TTL 电平延迟输出，可针对延迟和脉冲宽度进行单独编程
- 10 皮秒延迟和宽度分辨率，10 秒范围
- 21 纳秒插入延迟，16 MHz 最大触发速率
- < 35 皮秒典型抖动
- 高精度 DSP 锁相系统提供晶振时钟延迟精度，异步外部触发的不确定性为零
- 内部 10 MHz 晶体振荡器时基，具有外部锁定功能
- 用于内部触发速率的 0-16 MHz DDS 合成器
- 可编程电平触发输入，具有分频/突发功能和触发使能 GATE 输入
- 只需来自外部通用电源的 +12 伏电源
- RS-232 串行接口标准;10/100 Mbps 以太网接口可选
- 带可拆卸安装法兰的挤压外壳
- 可定制的功能包括：
- OEM 封装或仅板定制版本
- 交替计时算法
- 定时通道数，1 至 8
- 备用连接器类型和位置
- OCXO 时基
- 低阻抗输出，最小 4 伏至 50 欧姆
- 扩展温度范围和保形涂层
描述：
T560 系列是小型数字延迟发生器系列，适用于嵌入式 OEM 应用。T560-1 是标准的封装版本，可用于许多 OEM 应用，并可用作定制版本的评估单元。它使用为 Highland 型号 V851（VME 模块）和 P400（台式）数字延迟发生器开发的技术，具有基本的 TTL/CMOS 输入和输出电平和高级逻辑。
T560 接受内部或外部触发并生成四个精确的输出脉冲，每个脉冲的延时和宽度用户可编程。它非常适合激光排序、雷达/激光雷达仿真或顺序事件触发。它很容易安装在系统外壳内，允许短电缆敷设和可靠、无人值守的作。
由于其 20 纳秒的低插入延迟，T560 非常适合定时和选通激光器、Q 开关、ICCD 和其他光电设备，以及对核、雷达和声纳电缆和仪器应用皮秒级分辨率的时间调整。
T750 4 通道高压驱动器可将 T560 输出扩展到高达 100 伏的电压。
| 功能 | 4 通道数字延迟和脉冲发生器 |
| GATE 功能 | 可编程为电平敏感使能输入、边沿触发突发使能输入或除数使能输出 |
| 门输入 | 可编程端接，50 Ω 或 500 Ω 至 +2.5 V 逻辑低电平 -0.3 V（最小值），+0.7 V（最大值） 逻辑高 +2 V（最小值），+5 V（最大值） |
| 门输出 | 逻辑低电平 +0.1 V（典型值），最大 +0.4 V @ 50 mA 逻辑高 +5 V（典型值），+4 V （最小值） @ 50 mA |
| 触发器源 | 内部 DDS：0 至 16 MHz，0.02 Hz 分辨率 内部时钟： 80 MHz 远程命令或外部信号 |
| 扳机分流器 | 1 至 2³²-1，最大输入 125 MHz |
| 外部触发输入 | 可编程端接，50 Ω 或 10 kΩ 接地 可编程触发电平（+0.25 至 +3.3 伏）和斜率 |
| 通道输出 A、B、C、D | 四个脉冲输出，5 V，50 Ω源阻抗，每个输出可针对延迟、宽度、极性进行编程 |
| 延迟范围 | 0 到 10 秒，10 ps 分辨率 |
| 宽度范围 | 2 ns 至 10 秒，10 ps 分辨率 |
| 插入延迟 | 21 ns ± 400 ps，外部触发至任何输出 |
| 微分非线性 | < 200 ps |
| 抖动 | < 35 ps（典型值）RMS（最大值 50 ps），外部触发至任何输出或任何输出之间 为 500 μs 的延迟添加时钟抖动> |
| 触发速率 | 0 至 16 MHz，最大限制为 1/（延迟 + 宽度 + 60 ns） |
| 上升时间 | 最大 750 ps |
| FALLTIME （秋季时间） | 最大 750 ps |
| 时钟 | 内部 10 MHz VCXO，1 ppm 初始精度，< 2 ppm/年漂移 增加了低于每秒 10 ns 延迟的抖动 TC 低于 0.2 PPM/°C 连接器提供时钟输入/输出 锁定到外部源 时钟抖动和延迟误差相对于外部源为零 可选的更高性能 OCXO |
| 计时精度 | ± 400 ps ± 7.5 ps/°C ±时钟精度 |
| 爆裂 | 可编程为在每个 M 触发器中触发 N 次，其中 N 和 M 为 1 至 2³²-1 |
| 工作温度 | 0 至 50°C，无冷凝 |
| 储存温度 | -20 至 80°C |
| 校准间隔 | 一年 |
| 权力 | +12 ± 0.25 伏，最大 0.3 安培;最大 0.4 安培，带以太网 提供通用 AC 适配器 |
| 通信 | RS-232 标准，38.4 kbaud 可选 10/100 以太网 |
| 连接 | 7 个 SMB，用于触发器、门、时钟、输出 用于 RS-232 的 2.5 mm 立体声插孔 0.25 英寸电源连接器 用于以太网的可选 RJ45 |
| 指标 | LED 指示拍摄、通信 |
| 包装 | 4.75 英寸（长）x 4.0 英寸（宽）x 1.25 英寸（高）挤压铝制外壳 |
| 一致性 | OEM 产品没有 UL/FCC/CE 合规性要求 专为满足 UL/FCC/CE 要求而设计 |
