美国Highland ,型号 P500,4 通道台式数字延迟和脉冲发生器,以1皮秒的增量产生长达 1000 秒的延迟,并且能够实现 14 MHz 的高重复率

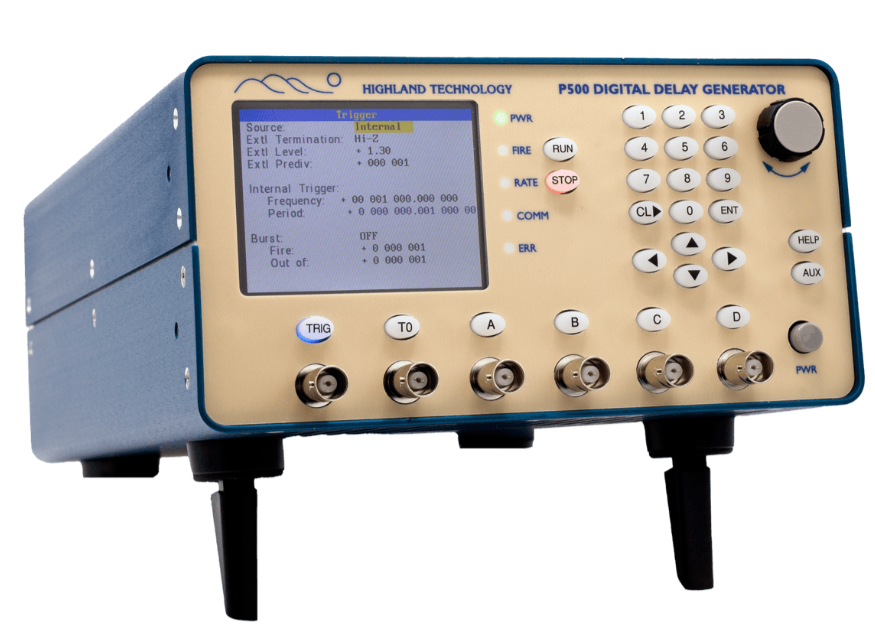

P500 4 通道台式数字延迟和脉冲发生器
特征：
- 4 个延迟和宽度脉冲输出 A、B、C、D 和 T0 起始参考
- 高达 1000 秒的延迟，分辨率为 1 皮秒
- 30 纳秒插入延迟
- 小于 20 皮秒的 RMS 典型抖动
- 14 MHz 重复频率
- 定制 GaN 输出级可产生 0.5 至 25 伏 p-p 的干净、快速的 50 欧姆脉冲
- 用户友好的作：彩色 LCD、旋转旋钮、板载帮助
- 在时序更改期间没有时序错误、中止脉冲或错过触发
- 可选的隔离后面板高压输出
- Trains/frames 选项包括定时列表和每个触发的多个脉冲
- 接口为 USB、RS-232 和以太网，带 SCPI 和网页控制
- 来自任何浏览器的网页控件
描述：
P500 是一款台式数字延迟和脉冲发生器，可生成四个可单独编程的延迟和宽度输出。P500 可以 1 皮秒的增量产生长达 1000 秒的延迟，并且能够实现 14 MHz 的高重复频率。P500 的应用包括激光定时、脉冲拾取、ICCD 摄像系统、ATE 系统和雷达测试。
P500 触发源包括内部、外部、远程、手动或线路。低抖动内部合成速率发生器可在 0.001 Hz 至 14 MHz 范围内以 1 mHz 为步长进行编程。外部触发具有可选的触发电平、斜率和终止阻抗。触发门控和突发功能是标准配置。
前面板包括一个彩色 LCD、数字键盘和微调旋钮。P500 的每个功能都有一个直观的单级控制菜单，由一个相关的按钮调用。HELP 系统解释了每个按钮、输入、输出和设置。
远程接口包括 RS-232、USB 和以太网，带有 ASCII 串行命令和网页控制。
标准 P500 时基是一个精密的温度补偿晶体振荡器。可选的 OCXO 可用于需要极高精度和最低抖动的应用。多个 P500 可以相互同步，或锁定到外部 10 MHz 参考。
| 功能 | 四通道数字延迟/脉冲发生器 |
| 渠道 | T0 A B C D |
| 输出电压 | Vlow ± 5 伏 Vhi -5 至 +20 伏 上升/下降 < 1.5 ns（典型值） 0.5 至 25 伏 p-p 的清洁脉冲 Zout 50 欧姆（将电压除以 2 到 50 欧姆负载） |
| 定时范围 | 延迟 + 宽度 相对于 T0 的 0-999 秒 |
| 插入延迟 | 正常模式：触发至 T0 输出，55 ns ± 500 ps 快速模式：触发至 T0 输出，30 ns ± 500 ps |
| REP RATE | 0 至 14 MHz 限制为 1 / （最大 d+w + 70 ns） |
| 准确性 | 触发上升沿或下降沿± 500 ps ± 时基 |
| 分辨率 | 边缘时间，1 ps 输出电平，0.1 V 触发电平，10 mV |
| 抖动 | 典型值 20 ps RMS + 时基抖动 最大 30 ps RMS + 时基抖动 |
| 触发 | 外部、内部、软件、手动、交流线路 突发、N 分频、N-of-M 脉冲拾取 外部触发范围 ± 5 伏 上升沿/下降沿 阻抗可选 2K+15 pF 或 50 欧姆 最小推荐振幅 0.25 伏 p-p 内部，1 μHz 至 14 MHz，1 μHz 分辨率 周期抖动 < 10 ps RMS + 时基抖动 线路触发需要外部 P492 适配器 |
| 标准 VCXO 时基 | 初始精度：±1 PPM 老化：< ±5 ppm/1000 小时 抖动：最大 10 ns/s RMS 可锁定到外部 10 MHz ± 10 PPM |
| 烤箱 OCXO 时基¹ | 初始精度：±0.01 PPM 老化：< 1 ppb/天，< 100 ppb/年 抖动：最大 0.2 ns/sec RMS 可锁定到外部 10 MHz ± 0.1 ppm |
| 时钟输入 | 10 MHz，正弦或方波，0.5 至 5 伏 p-p 1kΩ 标称输入阻抗 |
| 时钟输出 | 10 MHz 方波，3 V p-p 交流耦合 50Ω 标称输出阻抗 |
| 倒计时 | 提供触发 N 分频或 N-of-M 突发/脉冲选择器模式，最高 200 MHz 的外部触发 |
| 权力 | 来自通用适配器的外部 24 伏直流电 包括标准 IEC60320 C13 电源线 最大 60 瓦 |
| 可选 HV 输出 | 5 个隔离的后面板输出，T0 A B C D 电压可编程 5-50 伏至 50 欧姆 上升/下降 < 2 ns 最大脉冲宽度 25 v-μs |
| 通信 | USB、10/100 以太网、RS-232 |
| 显示 | 3.5 英寸对角 320 x 240 彩色 LCD |
| 包装 | 13.5“ x 8” x 4.63“ 铝制外壳（包括连接器和支脚） |
| 温度 | 规格适用于 10-40°C 环境温度 工作范围 -20 至 60°C |
| 一致性 | RoHS、CE 认证 |
| 保证 | 2 年有限 |
| 选项 | 后面板隔离高压输出 框架和火车引擎 OCXO 时基 机架安装适配器 |
¹ OCXO 时基是可在工厂安装的可选功能。请参阅 P500-2xx 版本。所有 OCXO 规范仅在初始 10 分钟预热后适用。
