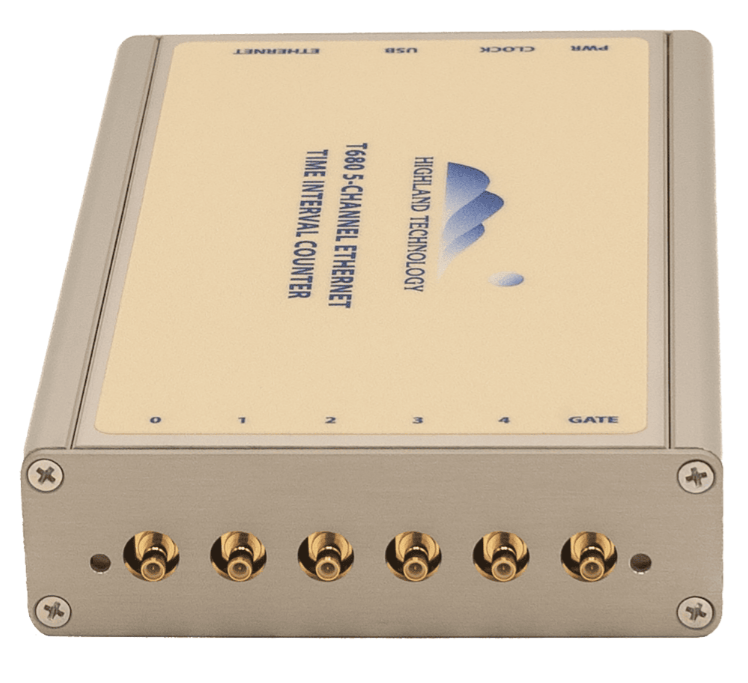

Highland T680 5通道以太网时间间隔计数器
特点:
- 五通道时间间隔计数器和时间戳器
- 五个通道可用作TIC start加上四个stops，或五个时间戳记
- 12.2皮秒分辨率，48位(3236秒)范围
- 共栅极输入
- 每通道1023个样本FIFO
- 外部通用电源或12伏DC电源
- 100 Mbit以太网和USB接口
- 带有可选安装法兰的紧凑型挤压外壳
描述:
T680包含五个宽范围时间戳记。每个通道可以捕捉一个电输入上升沿的时间，分辨率为12.2皮秒，范围为48位。在时间戳模式下，可以读取单个时间戳。在TIC模式下，通道0可用作通道1-4的“开始”时间参考，可选择在开始事件之后或之前/之后获取时间。
定制版本可以包括DRAM，并执行内部柱状图或为荧光衰减和2D延迟线成像等应用积累阵列数据。
| 功能 | 5通道时间间隔计数器/时间戳器 |
| 触发输入 | 上升沿触发，50ω输入阻抗，DC耦合 阈值可在-2.5至+2.5伏范围内编程 最大安全输入为3.3伏 |
| 时间分辨率 | 12.207031 ps LSB (12.5ns/1024) 48位范围，3435.97秒 |
| 停滞期 | 最大100纳秒 |
| 门输入 | 50欧姆，最低2伏，高电平有效 |
| 时钟 | 内部10 MHz，可用作TTL输出 可锁定至外部10 MHz、10 PPM基准电压源，最小1v峰峰值 |
| 振动 | < 50 ps typical, < 75 ps max RMS for time intervals below 1 ms < 10 ns/second for longer measurements using internal clock |
| 相对信道精度 | < 100 ps channel to channel |
| 控制 | 10/100以太网和USB |
| 力量 | 标称值为500毫安时+12伏 配备高地J12型12伏电源 |
| 校准间隔 | 1年 |
| 连接器 | 通道0-4，门，时钟:SMB RJ45以太网 用于USB控制的微型/AB 2.5毫米枪管用于电源，中心正极 |
| LED指示灯 | 绿色电源蓝色触发器橙色通信 |
| 包装 | 挤压阳极氧化铝外壳 |
