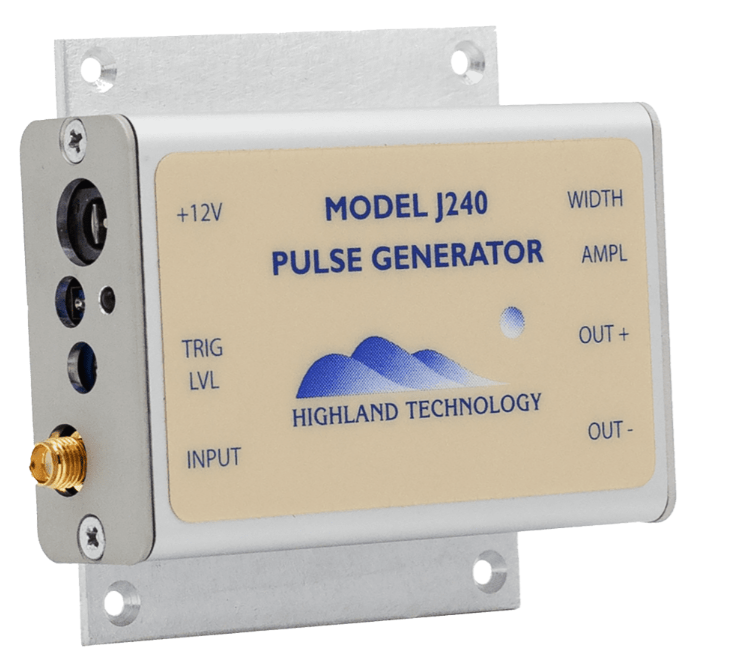

Highland J240单通道紧凑型脉冲发生器
特点:
- 用户可在0至750毫伏的标称范围内调整振幅
- 产生快速互补输出
- 可用140 ps FWHM高斯输出脉冲宽度(-1版本)
- 可调输出矩形脉冲宽度(仅限-2和-3版本)
- 上升时间/下降时间65皮秒，标称值
- 可调触发阈值和输出幅度
- 采用标准12伏电源供电
- 紧凑的挤压阳极氧化铝外壳配有安装法兰
- 时域器件模型提取的理想来源
描述:
J240是一个外部触发脉冲发生器，上升时间小于100皮秒，互补输出，可调触发水平。
J240-1版本在触发输入的上升沿产生互补的140皮秒FWHM高斯脉冲。trimpot可在0至750 mV峰值范围内调节输出幅度。输出为交流耦合。
J240-2版本的功能是逻辑信号跟随器。输出以低于100皮秒的上升时间交流耦合。脉冲宽度和周期相当于输入脉冲。trimpot将输出幅度从零调整到750 mV峰值，宽度调整trimpot不起作用。
J240-3是一个DC耦合逻辑信号跟随器，上升时间小于100皮秒。每个互补输出与50欧姆源阻抗DC耦合，当每个输出以50欧姆接地端接时，产生LVDS兼容信号电平。
| 功能 | 外部触发互补输出脉冲发生器 |
| 引发 | 上升沿触发，50ω输入阻抗 用户可在-4至+4伏范围内调节阈值 提供了阈值测试点 |
| 传播延迟 | 1 ns，标称值 |
| 输出 | 版本1和版本2: 用户可将0至750 mV(标称值，675 mV，最小值)峰值调节至50ω负载；交流耦合5ω标称值。每输出源 版本3: 用户可调0至375 mV(标称值，340 mV，最小值)峰峰值 LVDS成50ω负载；DC耦合50ω标称值。每输出源 Vᴏʜ = +1.15 V(标称，固定) Vᴏʟ = +1.15 V至+0.75 V(标称值，可调) |
| 带宽 | DC至1 GHz重复率 |
| 上升时间 | 65 ps，标称值(20%至80%) |
| 秋天 | 65 ps，标称值(20%至80%) |
| 脉冲宽度 | 工厂调整到140 ps FWHM，标称值(J240-1) J240-2和-3宽度跟随输入 |
| 振动 | < 10 ps RMS |
| 工作温度 | 0至60摄氏度 |
| 校准间隔 | 1年 |
| 力量 | 150毫安时最大+12伏 配备J12 12伏电源适配器 |
| 连接器 | 镀金SMA输入和输出插孔 触发阈值水平测试点 2.1毫米X 5.5毫米筒式电源连接器 |
| 指示器 | LED:绿色能源 |
| 包装 | 3.3英寸(长)x 2.1英寸(宽)x 0.9英寸(高)挤压阳极氧化铝外壳 包括J732安装法兰 |
