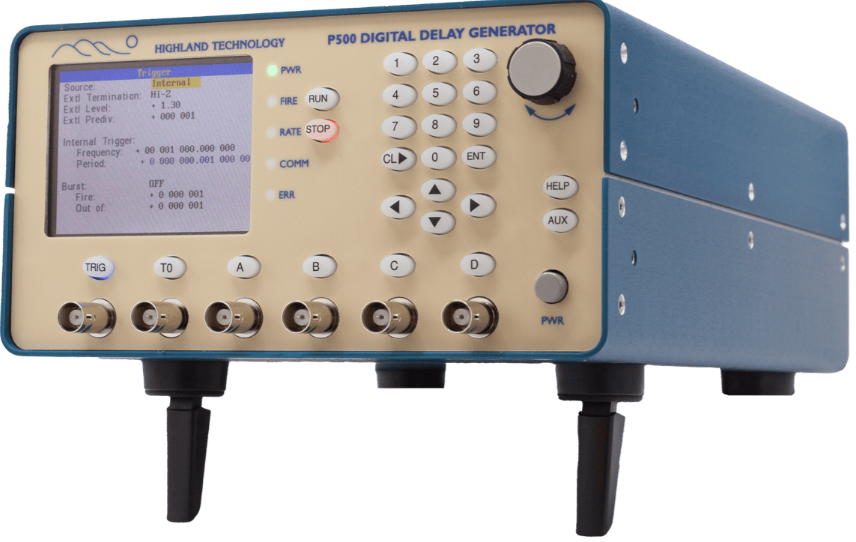

Highland 4通道台式数字延迟和脉冲发生器P500
特点:
- 4延迟和宽度脉冲输出A B C D和T0开始参考
- 高达1000秒的延迟，分辨率为1皮秒
- 30纳秒插入延迟
- 典型抖动小于20皮秒RMS
- 14 MHz重复速率
- 定制GaN输出级可产生0.5至25v峰峰值的干净、快速50欧姆脉冲
- 用户友好的操作:彩色液晶显示器，旋钮，板载帮助
- 在时序变化期间，没有时序错误、中止脉冲或错过触发
- 可选隔离后面板高压输出
- 列车/帧选项包括定时列表和每个触发器的多个脉冲
- 接口有USB、RS-232和以太网，带有SCPI和网页控件
- 来自任何浏览器的网页控件
描述:
P500是一个台式数字延迟和脉冲发生器，产生四个独立的可编程延迟和宽度输出。P500能够以1皮秒的增量产生长达1000秒的延迟，并且能够以14 MHz的高重复率工作。P500的应用包括激光计时、脉冲拾取、ICCD摄像系统、ATE系统和雷达测试。
P500触发源包括内部、外部、远程、手动或线路。低抖动内部合成速率发生器可在0.001 Hz至14 MHz范围内以1 mHz步进进行编程。外部触发器具有可选的触发电平、斜率和终端阻抗。触发门控和突发设施是标准的。
前面板包括彩色LCD、数字键盘和旋钮。P500的每个功能都有一个直观的单级控制菜单，通过相关按钮调用。帮助系统解释每个按钮、输入、输出和设置。
远程接口包括RS-232、USB和以太网，带有ASCII串行命令和网页控件。
标准P500时基是一种精密温度补偿晶体振荡器。可选OCXO可用于要求极高精度和最低抖动的应用。多个P500s可以彼此同步，或者锁定到外部10 MHz参考频率。
| 功能 | |
| 频道 | T0 A B C D |
| 输出电压 | Vlow 5伏 Vhi -5至+20伏 上升/下降时间小于1.5 ns(典型值) 0.5至25伏特峰峰值的干净脉冲 50欧姆(将电压除以2，分成50欧姆的负载) |
| 定时范围 | 相对于T0的延迟+宽度0-999秒 |
| 插入延迟 | 正常模式:触发至T0输出，55 ns 500 ps 快速模式:触发至T0输出，30 ns 500 ps |
| 重复率 | 0至14 MHz，限于1 /(最大d+w + 70 ns) |
| 准确(性) | 上升沿或下降沿触发500 ps时基 |
| 解决 | 边沿时间:1 ps 输出电平，0.1 V 触发电平，10 mV |
| 振动 | 典型20 ps RMS +时基抖动 最大30 ps RMS +时基抖动 |
| 引发 | 外部、内部、软件、手动、交流线路 突发、N分频、N/M脉冲拾取 外部触发范围5伏 上升/下降沿 阻抗可选2K+15 pF或50欧姆 最小建议振幅0.25伏特峰峰值 内部，1 Hz至14 MHz，1 Hz分辨率 周期抖动< 10 ps RMS +时基抖动 线路触发器需要外部P492适配器 |
| 标准VCXO时基 | 初始精度:1 PPM 老化:< 5 ppm/1000小时 抖动:最大10 ns/s RMS 可锁定至外部10 MHz±10 PPM |
| 恒温OCXO时基 | 初始精度:0.01 PPM 老化:< 1 ppb/天，< 100 ppb/年 抖动:最大0.2 ns/秒均方根值 可锁定至外部10 MHz±0.1 PPM |
| 时钟输入 | 10兆赫，正弦或方波，0.5至5伏峰峰值 1kω标称输入阻抗 |
| 时钟输出 | 10 MHz方波，3伏峰峰值交流耦合 50ω标称输出阻抗 |
| 倒数计秒 | 提供触发N分频或N/M突发/脉冲选择器模式，最高200 MHz外部触发 |
| 力量 | 由通用适配器提供的外部24伏DC 包括标准IEC60320 C13电源线 最大60瓦 |
| 可选高压输出 | 五个隔离后面板输出，T0 A B C D 电压可编程5-50伏到50欧姆 上升/下降时间小于2 ns 最大脉冲宽度25 v- s |
| 通信 | USB、10/100以太网、RS-232 |
| 展示 | 3.5英寸对角线320 x 240彩色液晶显示器 |
| 包装 | 13.5英寸x 8英寸x 4.63英寸铝制外壳(包括连接器和支脚) |
| 温度 | 规格适用于10-40°C的环境温度 工作范围-20至60摄氏度 |
| 顺应 | RoHS，CE |
| 保证 | 两年有限 |
| 选择 | 背板隔离高压输出 框架和火车引擎 OCXO时基 机架安装适配器 |
¹ OCXO时基是可在工厂安装的可选功能。参见P500-2xx版本。所有OCXO规格仅在初始10分钟预热后适用。
