Glass RTDs temperature sensor 玻璃线绕铂制RTD温度传感器 HG1207
玻璃线绕铂制RTD元件是通过将双股铂金线绕在玻璃芯上，然后用玻璃熔接外部而制成的。它们适用于温度范围从 -200°C 到 +450°C。这些RTD在基本值和公差方面符合DIN EN 60751标准。

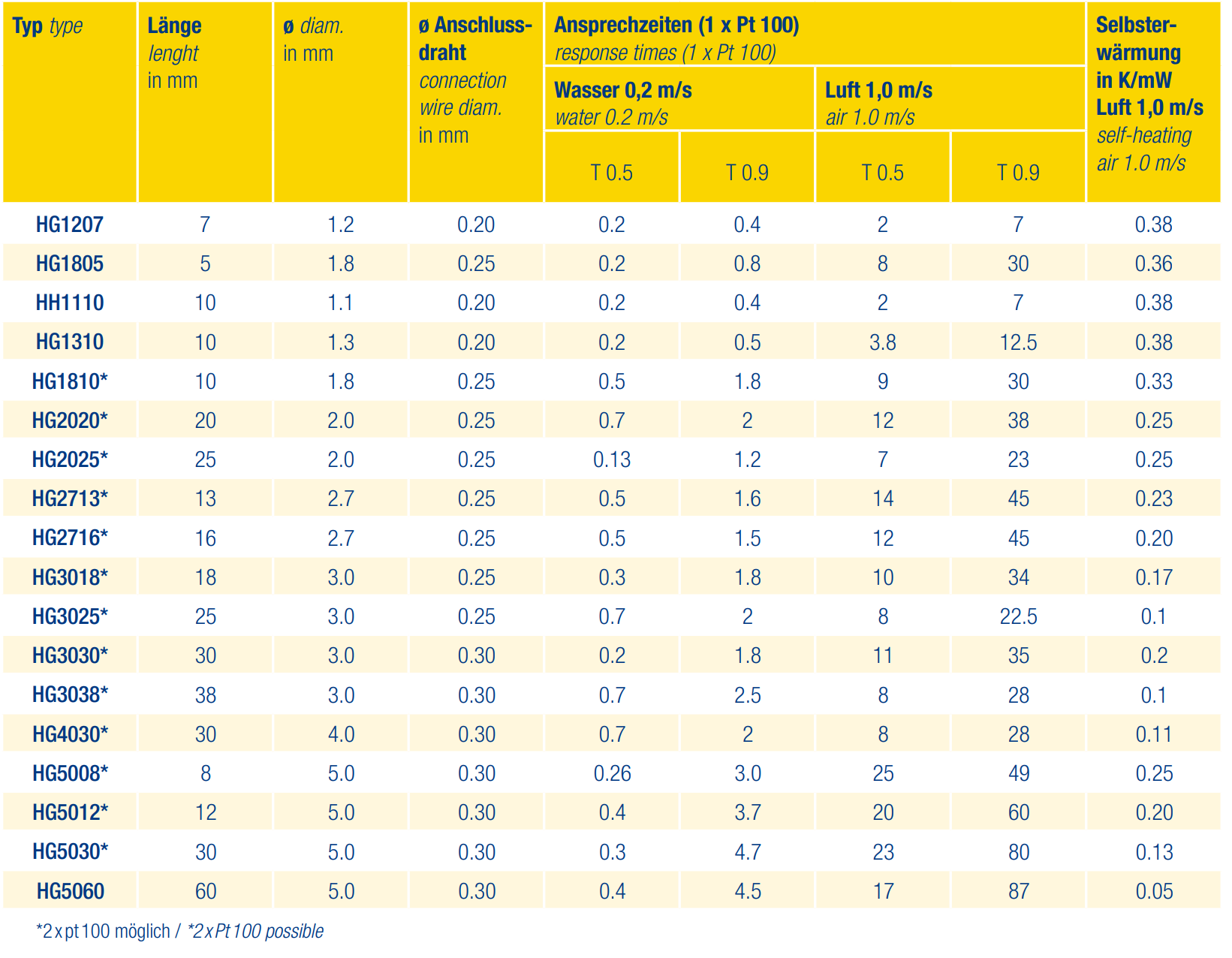

表中的数值仅为部分选择，其他形状、尺寸、更高精度和电阻值的产品可以根据需求提供。
优势
• 高抗振能力
• 适用于最大测量电流为10mA的测量（以避免自加热）
• 高耐热冲击能力
• 优异的化学抗性
所给的动态值为最大值。分类的前两位数字表示标称直径（以 0.1 毫米为单位），后续的数字表示标称长度（单位：毫米）。
规格说明
• 常规公差：
- 直径：±0.2mm
- 长度：±2mm
• 根据DIN EN 60751标准的特性： - W01（AA）
- W0.15（A）
- W0.3（B）
- W0.6（C）
• 连接线：铂金护套线，长度10mm
• 敏感长度大约位于自由线端之前1.0mm处
• Pt特性，例如符合JIS、Gost等标准的规格
• 可提供高达1000Ω的替代基础值（R）
其他特性值和尺寸可根据需求提供
所使用的铂金护套线的每米电阻：
- Ø 0.30mm 约为 7.0 欧姆/米
- Ø 0.25mm 约为 8.5 欧姆/米
- Ø 0.20mm 约为 15.0 欧姆/米
用户如有需要，必须考虑这些值。
可选的类型范围从 HG1207 到 HG50120。此外，还可以根据需求提供以下特殊结构特性：
特殊结构特性
• 连接线的应用
• 测量线圈的不同组合
• 带玻璃扩展管的版本（见图）
这些特性的组合可以根据客户要求定制。
用户特定的预包装，采用银线或其他材料制成的2、3或4线系统是可行的。
在技术上可行的范围内，2线电路中可以补偿引线电阻（以引线末端为标称值的参考点）。
特点
• 极高的抗震性
• 对酸和碱具有很高的耐受性，除氟化氢酸外
