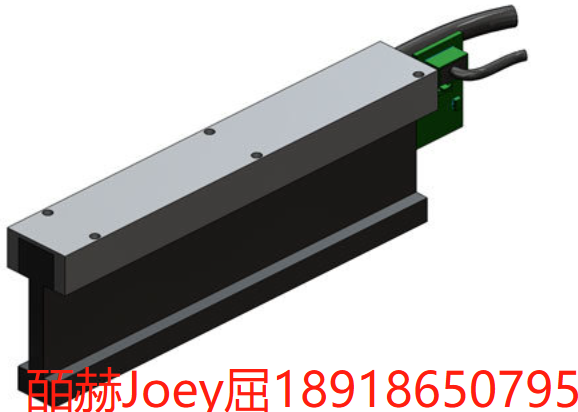

代理H2W Technologies 无刷直线电机 – BLDM-B04 含无铁芯电机线圈
三相无刷直线电机线圈组件可以利用集成霍尔效应进行梯形换向，也可以使用软件换向与适当的放大器或运动控制器和编码器反馈相结合进行正弦换向。任何标准三相无刷伺服放大器都可用于为线圈组件供电。电机的电源由无刷伺服放大器通过屏蔽的高柔性电机电源线提供。如果电机与霍尔效应组装板一起订购，则将包括辅助高柔性换向电缆。相当于Baldor电机LMCF04B NB0230A00。
BLDM-B04相关参数信息：
| 线圈重量 | 0.49磅 | 0.22 千克 |
| 线圈长度 | 5.3 英寸 | 134.6 毫米 |
| 功率 @ 10% 占空比 | 353.7 瓦 | |
| 当前 @ 10% 占空比 | 6.3 安培 | |
| 强制 @ 10% 占空比 | 18.7磅 | 83.3 牛 |
| 功率 @ 100% | 39.3瓦 | |
| 电流 @ 100% | 2.1 安培 | |
| 推力 @ 100% | 6.2磅 | 27.8 牛 |
| 反电动势 | 0.34 伏/ips | 13.2 伏/米/秒 |
| 力常数 | 3.0 磅/安培 | 13.2 纳/安培 |
| 电机常数 | 1.17 磅/√瓦 | 5.2 牛·瓦/√瓦 |
| 电气时间常数 | 1.0 毫秒 | |
| 电感 @ 20C | 4.0 毫赫 | |
| 电阻 @ 20C | 6.4欧姆 | |
| 吸引力 | 0磅力 | 0 纳/英尺 |

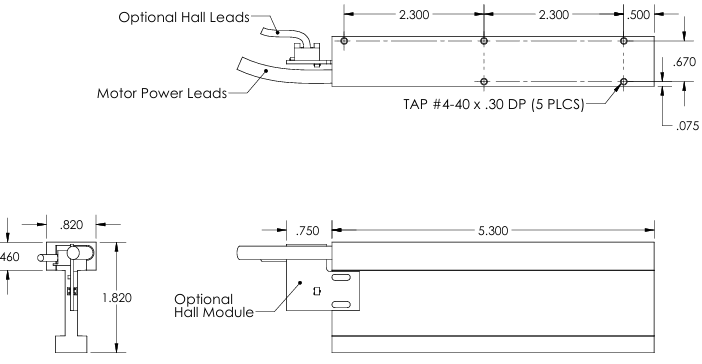

图纸示例：
Standard Cable Length = 1 meter
可集成到单轨定位平台 – SRS-016-05-013-01-EX
该平台采用无刷直线电机驱动，可输出 连续推力 6.2 磅（27.8 N） / 峰值推力 18.7 磅（83.3 N），总行程长度为 16.0 英寸（406 mm）。
平台配置 非接触式 1.0 微米分辨率编码器，实现高精度定位。其导向部分为 高刚性循环滚珠直线轴承。
整个平台组装在一体化的 铝型材基座 上，从而降低系统整体重量。平台还提供电缆走线槽，方便用户将电缆布线至电缆拖链内部。两端设有 橡胶限位缓冲器。可选配 回零传感器、行程限位传感器，以及可定制的工作台安装孔。
产品特性
| 电机 P/N | BLDM-B04 | |
| 行程 | 16 英寸 | 406.4 毫米 |
| 编码器分辨率 | 1 微米 | |
| 轴承类型 | 循环滚珠 | |
| 移动质量 | 2.75磅 | 1.25 千克 |
| 总质量 | 16.0磅 | 7.3 公斤 |
| 电阻 @ 20C | 6.4欧姆 | |
| 电感 @ 20C | 4 毫赫 | |
| 电气时间常数 | 1 毫秒 | |
| 电机常数 | 1.17 磅/√瓦 | 5.2 牛·瓦/√瓦 |
| 力常数 | 3 磅/安培 | 13.2 纳/安培 |
| 反电动势 | 0.34 伏/ips | 13.2 伏/米/秒 |
| 推力 @ 100% | 6.2磅 | 27.8 牛 |
| 功率 @ 100% | 39.3瓦 | |
| 电流 @ 100% | 2.1 安培 | |
| 推力 @ 10% 占空比 | 18.7磅 | 83.3 牛 |
| 功率 @ 10% 占空比 | 353.7 瓦 | |
| 当前 @ 10% 占空比 | 6.3 安培 | |
| 平台长度 | 25.3 英寸 | 643 毫米 |
| 平台宽度 | 5.13 英寸 | 130.3 毫米 |
| 平台高度 | 3.93 英寸 | 99.8 毫米 |
