美国H2W TECHNOLOGIES 线性步进电机 STS-0213-R
参数规格
轴承类型： 滚轮
执行器质量： 0.51磅（230克）
平板质量： 0.28磅/英寸（5克/毫米）
相数： 2
20℃时电阻： 1.65欧姆
20℃时电感： 1.75毫亨
电时间常数： 2.53毫秒
力： 2.3磅（10.22牛顿）
电流： 2.0安培
执行器长度： 2.95英寸（74.9毫米）
执行器宽度： 2.17英寸（55.1毫米）
执行器高度： 1.03英寸（26.2毫米）

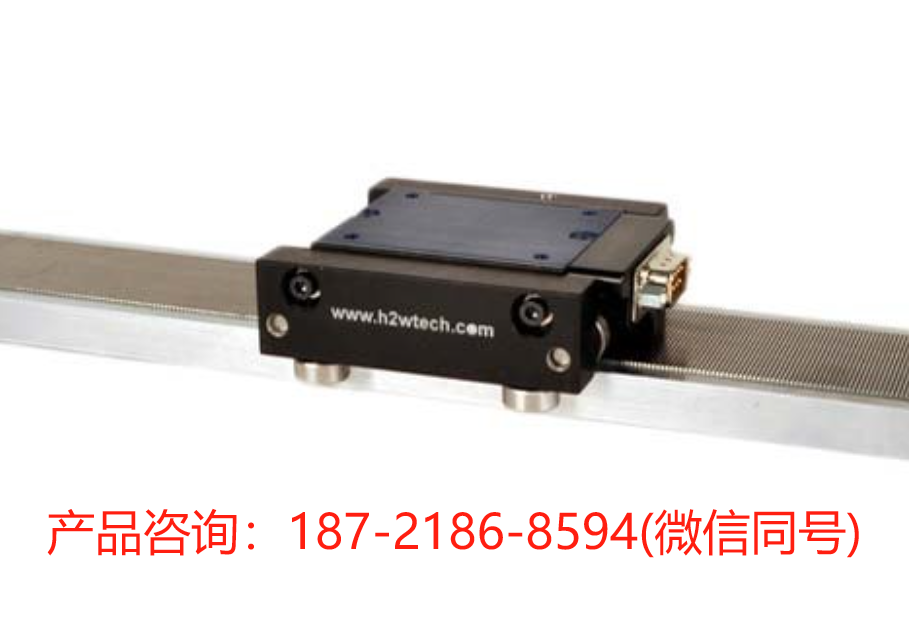

STS-0213-R 是一款2相单轴线性步进电机，能够产生2.3磅（10.2牛顿）的持续力。它通过精密滚轮轴承沿平板引导。滚轮轴承还帮助维持所需的电机气隙。电源通过一根长10英寸的电缆与飞线连接供给电机。执行器顶部设有安装孔，以便于负载安装。
该执行器设计用于在宽1.21英寸（30.75毫米）、厚0.375英寸（9毫米）的阶梯平板上运行。平板型号：STP-13-XXX-R。
H2W Technologies的线性步进电机非常适合轻负载的开环定位应用。它们的速度可达每秒80英寸（2米），行程可达144英寸（3.6米）。当与微步驱动器和索引器配合使用时，线性步进电机能够实现非常精确的位置、速度和加速度控制。
短移动组件称为“执行器”，由滚轮或气体轴承沿精密磨削轨道称为“平板”引导。轴承设计用于支撑客户的负载，并保持执行器与平板之间所需的0.001英寸（0.025毫米）间隙。
微步驱动器通过电源线将步进和方向信号传输到2相或4相的执行器。全步时的移动量为0.010英寸（250微米），微步时为0.00004英寸（1微米）。
线性步进电机是一个完整的定位系统，电机、轴承和定位系统都集成在一个紧凑的包装中。
将线性编码器与步进电机集成可以提供闭环系统。
优点：
- 低高度和小横截面
- 高速
- 低成本的定位阶段解决方案
- 不需要伺服调试
- 单个平板上可有多个执行器
应用：
- 拾取和放置
- 焊线机
- 部件转移
- 光纤
线性步进电机由两个主要部分组成：

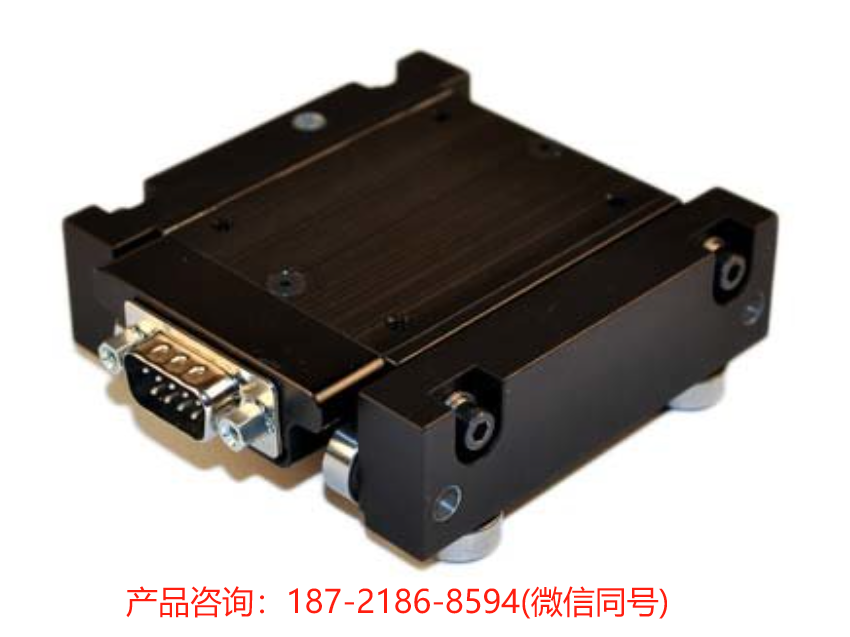

移动执行器组件： 执行器由铝外壳组成，内部包含电机绕组、叠片和永磁体。叠片的活动表面开槽形成0.040英寸（1毫米）间距的齿。线圈的末端通过“D”连接器或飞线连接。执行器顶部的安装孔用于连接客户的负载。执行器的宽度和长度可根据所需的力提供不同选择。可以为单个平板提供多个执行器，以实现独立移动的头部。
长固定平板： 平板是一个精密磨削的钢棒或管，表面开槽形成0.020英寸（0.50毫米）宽的齿。该棒经过硬铬电镀，并用环氧树脂填充，以提供平坦的气体轴承表面。平板宽度从1.25英寸到3.0英寸（31.8毫米到76.2毫米）可选。平板的长度与行程相关。单片平板可长达144英寸（3.6米）。对于更长的行程，平板将分段供应。
