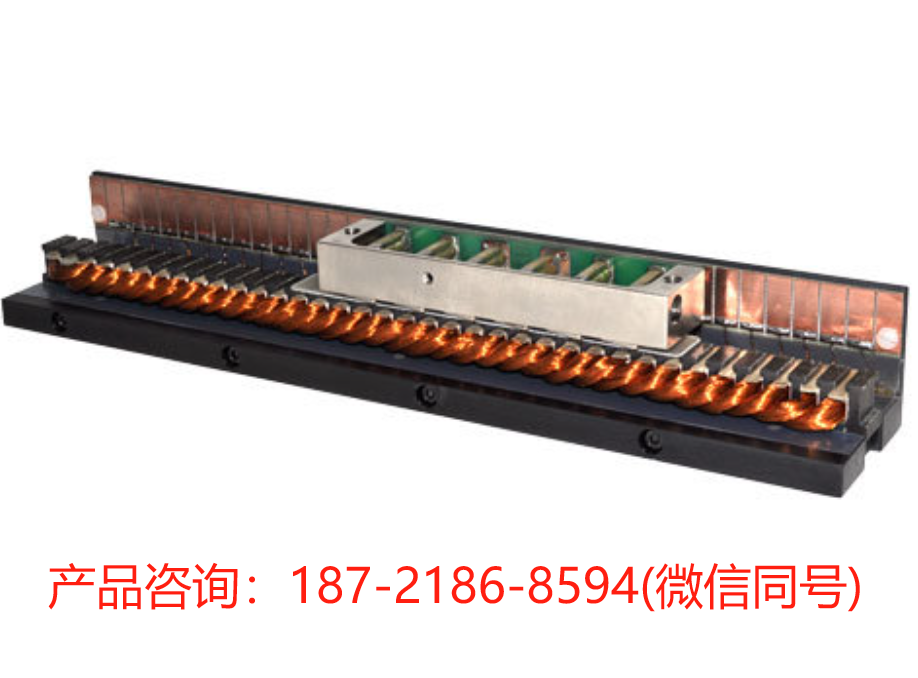

美国H2W TECHNOLOGIES 直流电刷直线电机 BRA004-086075-UX

美国H2W TECHNOLOGIES 直流电刷直线电机 BRA004-086075-UX

直流电刷直线电机非常适合长行程、开环或闭环伺服线性运动应用。它们的速度可以达到每秒100英寸（2.5米），最低为每秒1英寸（25毫米）。当与线性编码器配合使用时，它们能够非常精确地控制位置、速度和加速度。

该电机通过在移动的永久磁铁次级上使用刷子进行换向，结合了线圈组件上的固定换向器条。这导致仅在直接位于次级下方的线圈中流动电流。

短的移动刷组被长的固定层压线圈组磁性吸引。客户提供的轴承系统用于引导移动次级，并保持次级与线圈组件之间的0.025英寸（0.63毫米）间隙。

电机的电源（来自客户提供的PWM DC伺服放大器）通过电源电缆供给移动次级。产生的力与输入电流成正比。

电刷电机的总体高度（1.65英寸 [41.9毫米]）较低，适合放置在非常紧凑的空间中。次级的低移动质量使得轻载荷的加速度更高。

该电机有不同的宽度和次级长度，以满足不同的力和包装要求。

优势

• 低高度和小横截面
• 提供多种不同的宽度和长度
• 对轻负载具有高加速度
• 高速
• 使用低成本PWM放大器

应用

• 拾取和放置机器
• 坐标测量机
• 部件转移
• 检查机器

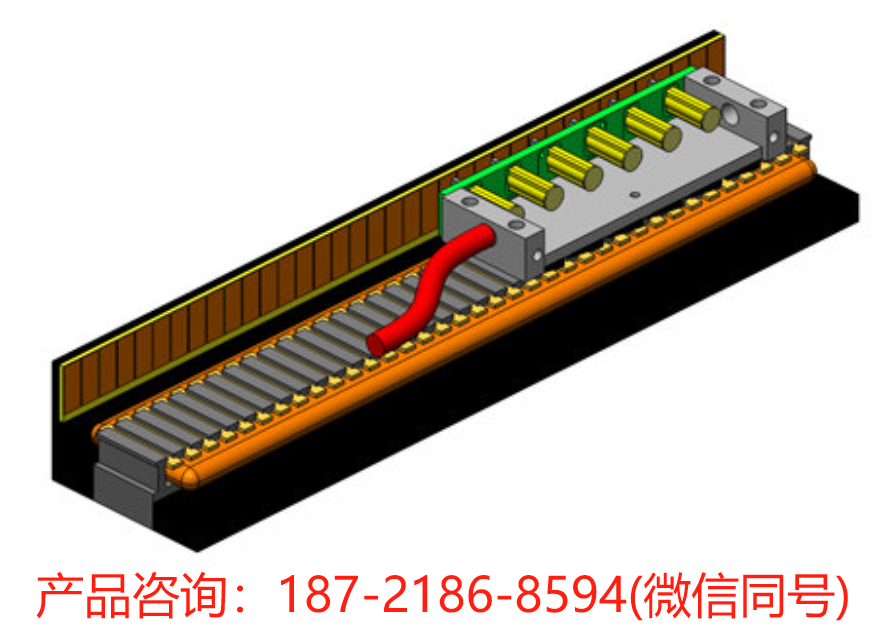

直刷电机由两部分组成：

长固定线圈组件：层压电机叠层绝缘并粘合在一起。铜线圈被插入叠层中的绝缘槽内。线圈的末端被引出并焊接到换向器条上。铝支架和安装条被固定在层压叠层的每一侧。支架或“T”形螺母上提供了带螺纹的安装孔，以将线圈组件安装到客户提供的基板上。线圈组件的宽度从2.0英寸到5.0英寸（50毫米到125毫米）不等。线圈组件的长度取决于行程。单件电动机可长达144英寸（3.6米）。更长的电动机将分段制造。

短移动次级组件：次级由镀镍钢制成，底部粘附有永久磁铁。带有刷子支架和焊接刷子的PCB机械连接到次级的侧面。提供安装孔以将次级固定到客户提供的台架的移动部件上。次级有不同的宽度和长度，具体取决于所需的力。可以在单个线圈组件中提供多个次级，以允许独立的移动头，或者它们可以连接在一起以产生更大的力。次级的标准长度为BRA电动机4.38英寸，BRB电动机9.56英寸。
