代理H2W VCS05-060-LB-LV-H音圈定位平台,H2W音圈电机
H2W CS05-060-LB-LV-H 音圈定位平台使用 H2W 音圈电机 NCC05-18-060-2X 产生 6.0 磅 [26.7 N]/18.0 磅 [80.1 N] 的连续/峰值力，总行程长度为 0.50 英寸 [12.1 毫米]。它利用线性电位计进行位置反馈。它配有一个刚性循环滚珠直线轴承。磁铁外壳是组件的移动部分，因此系统中没有移动（弯曲）电缆。如果您的应用需要空心致动器，该音圈定位平台还配有一个通孔。它的设计使其易于安装以水平或垂直作。
| 电机型号 | NCC05-18-060-2X | |
| 行程 | 0.50 英寸 | 12.7 毫米 |
| 编码器分辨率 | 线性电位计 micron | |
| 轴承类型 | 循环滚珠直线轴承 | |
| 移动质量 | 22.3 盎司 | 633 克 |
| 总质量 | 35.5 盎司 | 1005 克 |
| 电阻 @ 20C | 11.5 欧姆 | |
| 电感 @ 20C | 4.5 毫秒 | |
| 电气时间常数 | 0.39 毫秒 | |
| 电机常数 | 1.8 磅/√ 瓦 | 7.9 牛 / √瓦 |
| 力常数 | 6.3 磅/安培 | 27.8 牛 / 安培 |
| 反电动势 | 0.70 伏/英寸 | 27.8 伏/米/秒 |
| 力 @ 100% 占空比 | 6.0 磅 | 26.7 N |
| 功率 @ 100% 占空比 | 12.0 瓦 | |
| 电流 @ 100% 占空比 | 1.0 安培 | |
| 力 @ 10% 占空比 | 18.0 磅 | 80.1 N |
| 功率 @ 10% 占空比 | 102 瓦 | |
| 电流 @ 10% 占空比 | 3.0 安培 | |
| 移动部件 | 磁铁组件 | |

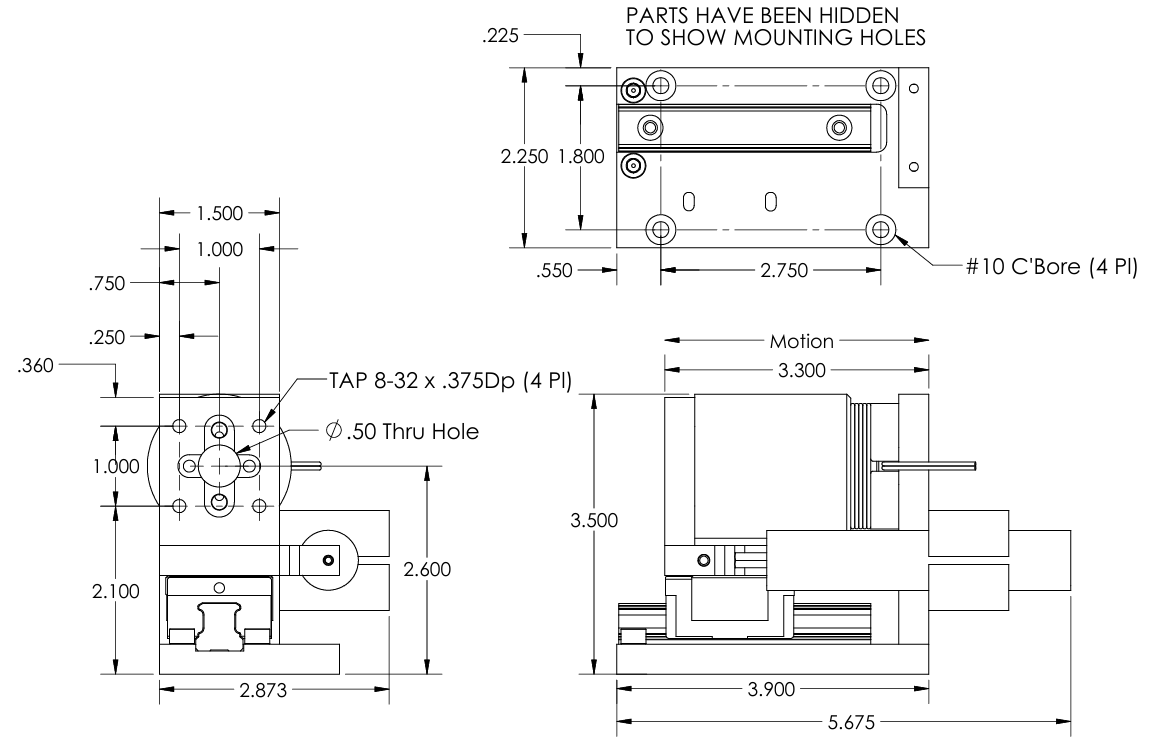

H2W VCS05-060-LB-LV-H图纸：
