H2W直线步进电机、H2W Technologies直线步进电机

H2W Technologies直线步进电机是轻负载开环定位应用的理想选择。其最高运行速度可达80英寸/秒（2米/秒），行程长度最大达144英寸（3.6米）。配合微步驱动器和索引器使用时，能实现精确的位置、速度及加速度控制。

该电机的短行程运动组件称为”力器”，通过滚轴或空气轴承沿精密研磨轨道（称为”定尺”）移动。轴承设计可承载用户负载，并保持定尺与力器之间0.001英寸（0.025毫米）的必需间隙。

微步驱动器通过电源线向两相或四相力器传输步进和方向信号。全步进运动距离为0.010英寸（250微米），微步进精度达0.00004英寸（1微米）。

这种直线步进电机是集电机、轴承和定位系统于一体的完整定位平台。加装线性编码器后即可形成闭环系统。

优势：

• 低剖面小截面设计

• 高速运行

• 低成本定位解决方案

• 无需伺服调谐

• 单个定尺可配置多个力器

应用领域：

• 取放设备

• 引线键合机

• 零件传送

• 光纤加工

直线步进电机由两大核心部件构成：

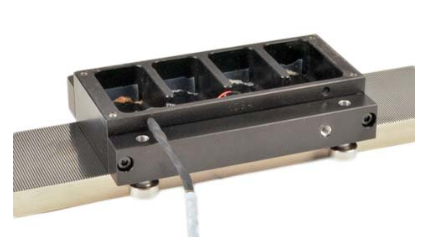

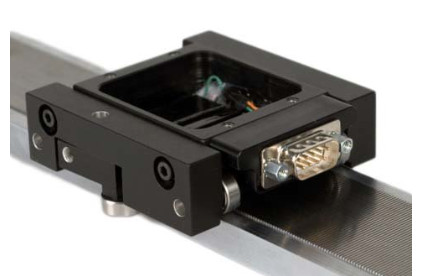

移动力器组件：采用铝合金外壳，内置电机绕组、叠片组和永磁体。叠片工作面开有齿距0.040英寸（1毫米）的槽齿，线圈末端连接”D”型接口或飞线。力器顶面设有安装孔用于负载固定，根据所需推力提供不同尺寸规格。单个定尺可配置多个独立运动的力器。

固定定尺：采用精密研磨钢棒或钢管，表面加工0.020英寸（0.50毫米）宽槽齿，经硬铬镀层和环氧树脂填充形成平整的空气轴承面。宽度规格1.25至3.0英寸（31.8-76.2毫米），单根定尺最长144英寸（3.6米），更长行程采用分段拼接方案。
