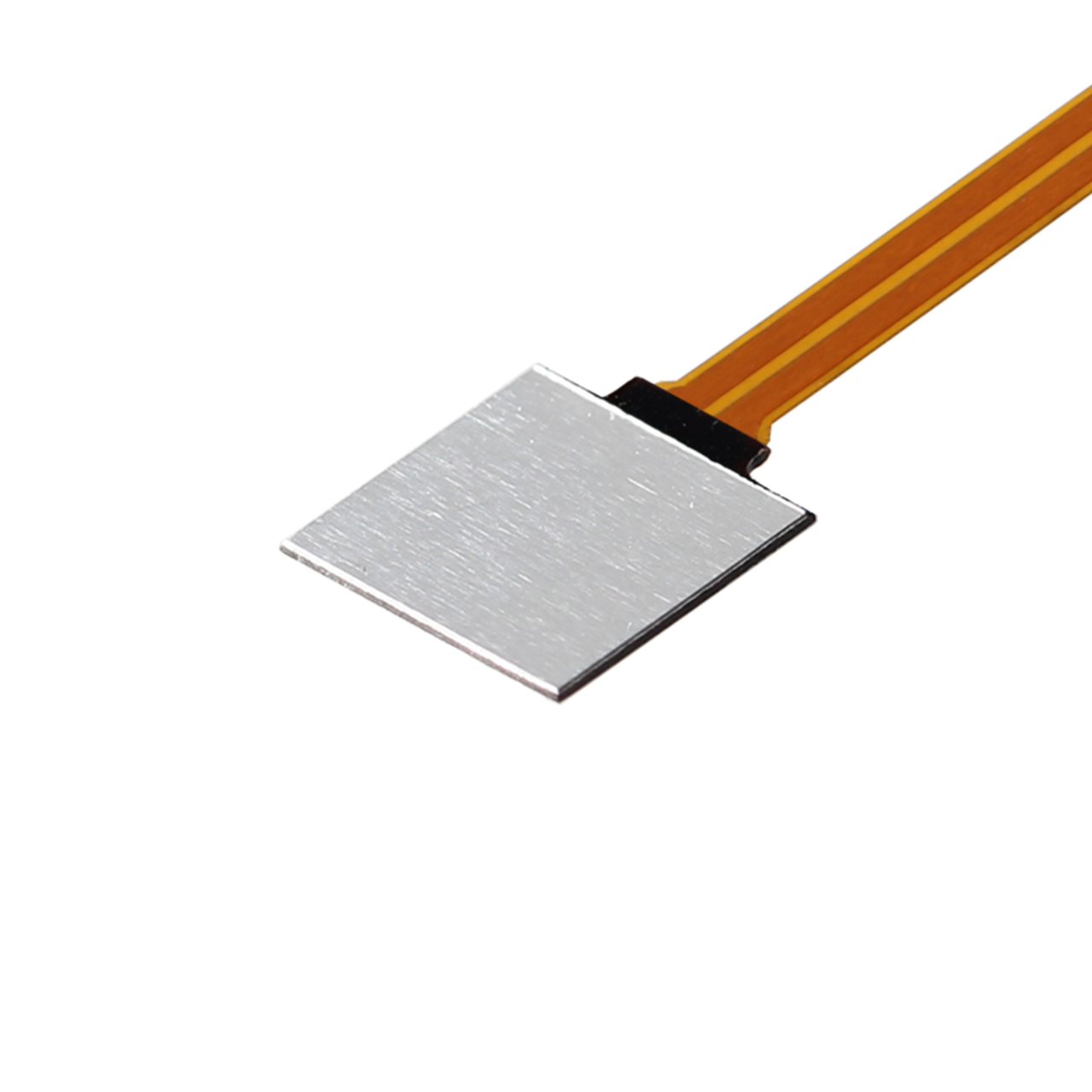

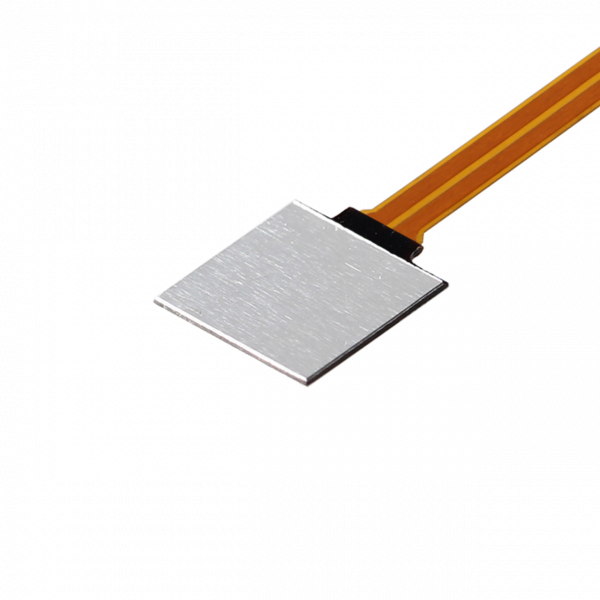

gSKIN® XP 热通量传感器
技术参数表
| 参数类别 | 技术指标 |
|---|---|
| 产品型号 | gSKIN® XP |
| 感应区尺寸（mm） | 10.0 × 10.0 × 0.5 |
| 热通量范围（kW/m²） | -150 ~ +150 |
| 噪声等效热通量 | 0.073 W/m² / 7.3 μW（稳态最优实测值） |
| 检测原理 | 热电式 |
| 温差分辨率（μK） | ~30 |
| 感应区材质 | 铝 |
| 最大夹紧压力（kgf） | < 10 |
| 响应时间（0-95%，秒） | 0.7（热通量测量响应时间） |
| 工作温度范围（°C） | -50 ~ +150 |
| 灵敏度（μV/(W/m²)） | 10.0/20.0（参考值） |
| 校准精度（±%） | 3 |
| 均匀性（±%） | 1（感应区信号位置相关性） |
| 导热系数（W/(m·K)） | ~1.2 |
| 功率线性度（±%） | 1 |
| 灵敏度温度依赖性（%/°C） | 0.25（温度高于/低于22.5°C时灵敏度增减） |
| 电阻（Ω） | < 150 |
| 热通量分辨率（DLOG） | 0.09 W/m² / 9.0 μW（DLOG-4219保证） |
| 校准温度范围（°C） | -30 ~ +70（ISO 8301标准，基准温度22.5°C） |
| 柔性电路长度（cm） | 5 |
