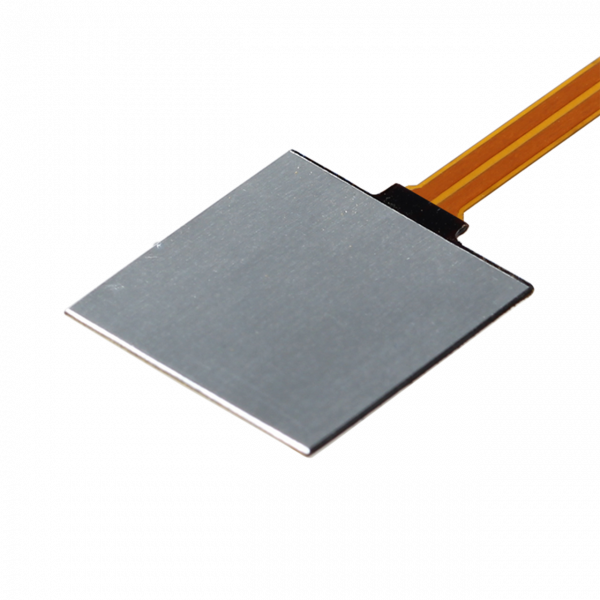

热通量传感器 – gSKIN®-XI
检测类型：热电式
核心参数
1. 热通量分辨率
单位面积分辨率：0.02 W/m²
绝对分辨率：5.7 μW
（基于 gSKIN® DLOG-4219 数据采集器的最低保证值）
2. 传感区域材质：铝
3. 传感尺寸（长×宽×厚）：18.0 × 18.0 × 0.5 毫米
4. 灵敏度温度依赖性：0.25%/°C
5. 热通量测量范围：-150 ~ +150 kW/m²
6. 工作温度范围：-50 ~ +150°C
7. 热导率：~1.3 W/(m·K)
校准特性
校准温度范围：-30 ~ +70°C
灵敏度随温度变化：高于/低于 22.5°C 时灵敏度递增/递减
校准精度：±3%
均匀性误差：±1%（传感区域内信号位置依赖性变化）
电气与机械性能
柔性电路板长度（f）：5 厘米
噪声等效热通量：
单位面积：0.02 W/m²
绝对值：4.6 μW（稳态优化条件下的实验值）
功率线性度误差：±1%
最大允许压紧力：< 32 kgf
灵敏度范围（参考值）：
最小值：35.0 µV/(W/m²)
典型值：65.0 µV/(W/m²)
响应时间（0-95%）：0.7 秒（热通量测量）
电缆长度（c）：100 厘米
电阻值：< 400 Ω
产品概述
大尺寸热通量传感器——卓越精度与响应速度
提供无连接器基础版与带连接器升级版（需另加10瑞士法郎）。
产品特点
超高分辨率：精准测量热通量及温差
低侵入性：超薄设计，最小化对被测系统干扰
兼容性：带连接器型号适配所有 gSKIN®DLOG 数据记录仪
标准化校准：符合 ISO 8301 标准的导热热通量校准
典型应用
科研开发（R&D）
热力学优化
能效分析
工业热性能监测
