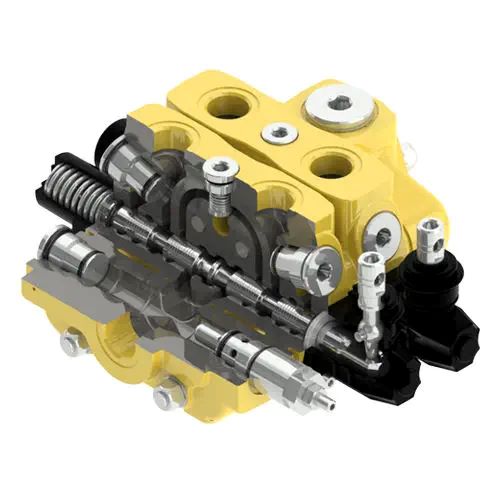

分段阀即分段换向阀，具有高度的灵活性，并具有各种辅助阀，如防冲击、防气蚀、电液先导卸油机、液压先导卸油机等。一般分段阀都有单向阀，每个工作段都有1 ~ 12段具有开中心、闭中心的液压回路。各种节段一起使用，如串联、并联或串联回路阀。此外，分段阀也可以具有中间泵和储罐部分。在两个部分之间可以添加压力或流量补偿器。如上所述，与整体阀相比，分段阀有多种选择。而分段阀工作压力较低，分段阀的最大工作压力应为320 bar。
分段阀 150L GS主要特点
灵活性高
选择性
复杂性
最大工作压力值较小
可各种节段一起使用
可以减少库存和生产中的多功能性
分段阀 150L GS主要应用
挖掘机
前装载机
起重机和反铲装载机
船舶

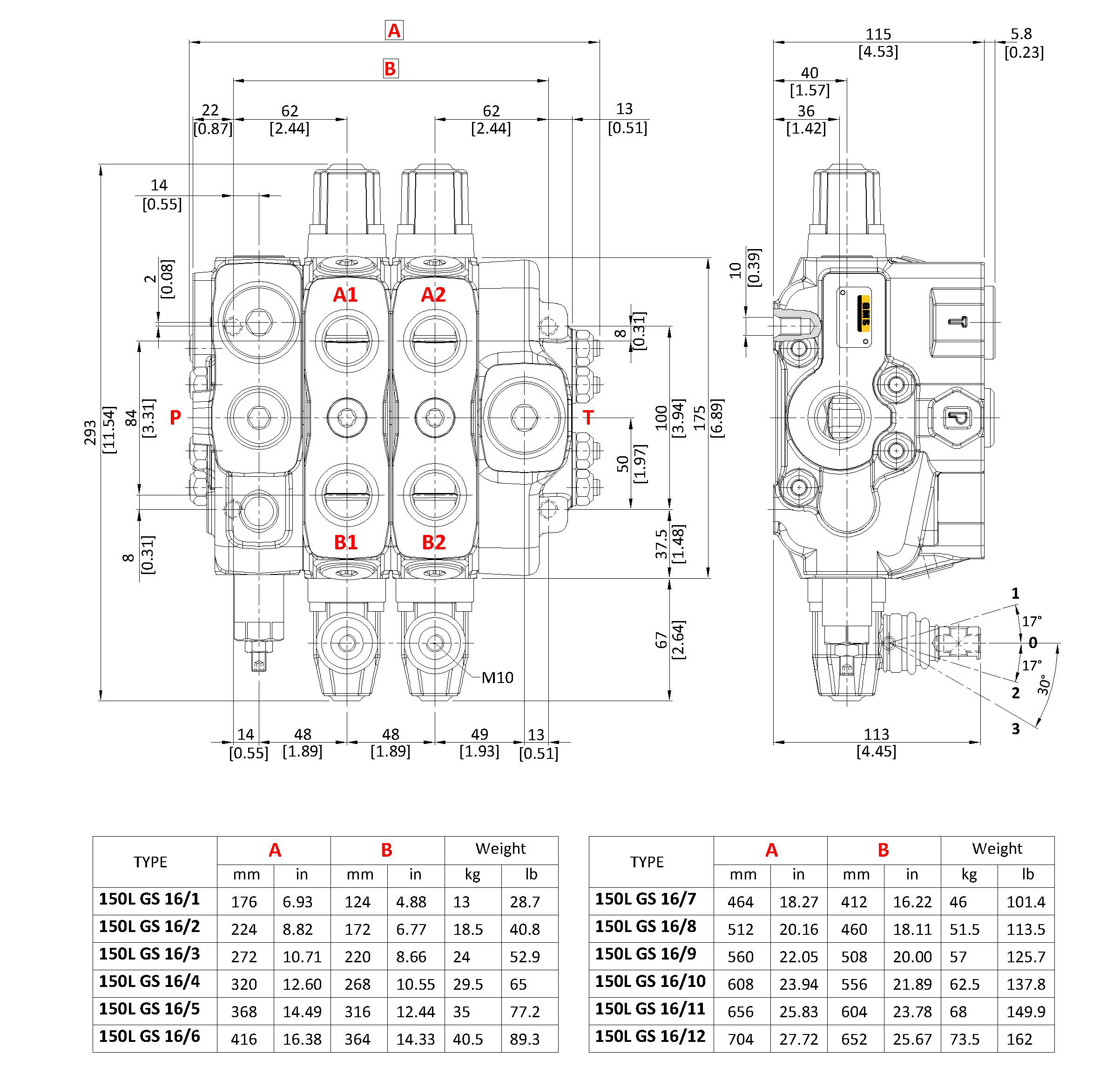

分段阀 150L GS产品技术参数
| Nominal flow rating | 150 l/min. | ||
| Max. flow | 170 l | ||
| Operating pressure (max.) | Series-parallel (tandem) circuit | 315 bar | 4600 psi |
| Back pressure (max.) | on outlet port T | 25 bar | 360 psi |
| Internal leakage A(B)®T | Dp=100 bar – 1450 psi fluid and valve at 40°C | 3cm3/min. | 0.18 in3/min. |
| Hydraulic fluid | Mineral base oil | ||
| Fluid temperature | with NBR seals | from – 20° to 80°C | |
| with FPM (VITON) seals | from – 20° to 100°C | ||
| Viscosity | operating range | from 15 to 75 mm2/s | from 15 to 75 cSt |
| Min. | 12 mm2/s | 12 cSt | |
| Max. | 400 mm2/s | 400 cSt | |
| Max. level of contamination | 19/16 – ISO 4406 | ||
| Tie rods tightening torque (wrench 17) | 50 Nm | 36 lbft |
