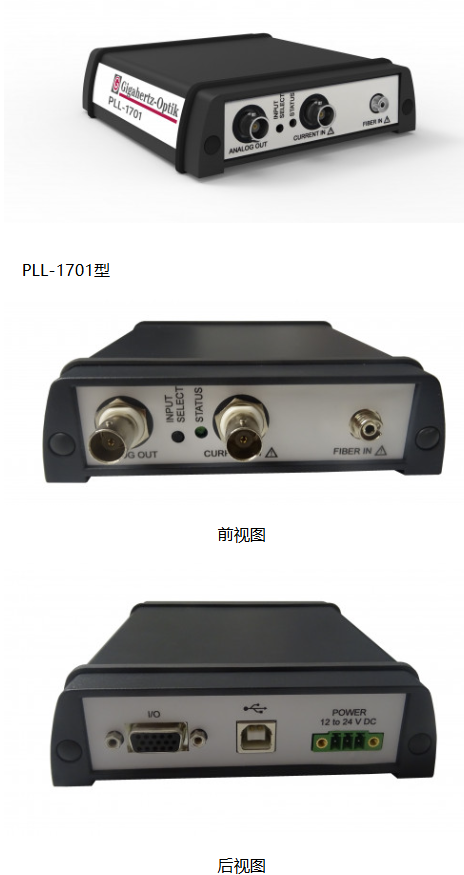

Gigahertz Optik高速测光仪PLL-1701光计电输入光计
高速双输入光计，用于测量连续波、调制辐射和光纤（以 W 为单位）
高速跨阻放大器和数字数据采样器
PLL-1701 光计设计用于两种不同类型的快速光学测量，具有两种不同的放大器模式（线性或对数）。
该器件包含一个小型积分球和探测器，用于在 400 nm 至 1550 nm 波长范围内测量光纤（FC 连接器）的光功率（以 W 为单位）。测量结果可以直接作为模拟电压 （BNC） 输出，也可以通过 USB 或 RS422 接口作为数字数据输出。BNC 的纯模拟测量转换（跨阻）速度为 200000 个样品/秒，适用于非常快速的测量目的。数字测量仅受 USB 和 RS422 （100kHz） 传输速度的限制。除了积分球测量，还可以将外部检测器与提供的 BNC 电流输入一起使用。
设备本身可以通过两个远程接口进行配置。
闪烁测量
当与外部光度检测器（如 VL-3701-1）结合使用时，快速采样率可以对照明产品进行闪烁评估。标准闪烁指标 P圣、SVM、Mp、闪烁频率、闪烁指数和闪烁百分比都在可用软件中实现。
16 μs 或 500 μs 上升时间线性放大器
PLL-1701 线性信号放大器为所有增益范围提供 16 μs 或 500 μs 的固定上升时间，可通过远程命令进行设置。电流电压放大器的总增益范围分为九个范围，以实现最佳信噪比。
对数放大器
PLL-1701 还提供一个对数放大器，该放大器通过一个放大器增益范围覆盖整个动态范围。因此，不需要切换增益，否则会花费一些时间，从而限制一些高速应用。
AA、ADC 和 DAC 模式
除了光电仪的传统测量功能（AA – 模模（跨阻）和 ADC – 模数转换器）外，PLL-1701 还集成了一个数模转换器，能够将 16 位数字数据传输到模拟电输出 （BNC）;信号发生器功能（-5V 至 +5V）。
软件
PLL-1701 随附基于 Windows 的软件，该软件提供通过 USB 和 RS422 进行远程控制测量和分析的所有常用功能。可选地，S-SDK-PLL1701 可用于通过用户自己的软件实现仪表。
原理图：1 = 光纤（用户），2 = FC 连接器，3 = 积分球，4 = 电流输入（外部检测器），5 = 电压输出，6 = 光电二极管，7 = 电子板，8 = 电源，9 = USB，10 = I/O 接口
Gigahertz Optik高速测光仪PLL-1701光计电输入光计规格
高速跨阻放大器、数字数据采样器和函数发生器，适用于多种应用，并采用积分球，用于光纤的辐射功率 （W） 测量。PLL-1701 具有两个集成放大器、一个具有九个增益范围的线性放大器和一个具有一个高动态范围的对数放大器，无需范围切换。
用于快速测量光纤的光纤 FC 输入、用于外部检测器头的 BNC 电流输入、线性和对数电流放大器
线性和对数放大器，辐射功率测量 （W），积分球校准波长为 400 nm 至 1550 nm
光纤快速测量、探测器头快速测量、AA、ADC 和 DAC 测量、闪烁测量
工厂校准。可追溯到国际校准标准
BNC 连接器（电气）
FC 连接器（光纤）
BNC 连接器，输出电压：± 5V
USB的
16位
16位
线性放大器：
| 范围 麦克斯。 | 上升时间 (10 – 90)% | 上升时间延长 （10 – 90）% |
| ± 1.17 毫安 | 16 微秒 | 500 微秒 |
| ± 545 μA | 16 微秒 | 500 微秒 |
| ± 254 μA | 16 微秒 | 500 微秒 |
| ±117 微安 | 16 微秒 | 500 微秒 |
| ± 54 μA | 16 微秒 | 500 微秒 |
| ± 25.4 μA | 16 微秒 | 500 微秒 |
| ± 11.7 μA | 16 微秒 | 500 微秒 |
| ± 5.45 μA | 16 微秒 | 500 微秒 |
| ± 2.54 μA | 16 微秒 | 500 微秒 |
对数放大器：
最大电流：+1 mA（模拟输出电压：+4.8 V）
最小电流：+100 pA（模拟输出电压：-1.8 V）
（截止频率电流取决于，例如：10nA ≅ 20kHz、1nA ≅ 5Khz）
| λ | u（k=2） |
| （400 – 800） 海里： | ± 5 % |
| （810 – 900） 海里： | ± 6 % |
| （910 – 1070） 纳米 | ± 6.5 % |
| （1080 – 1100） 纳米 | ± 7 % |
| （1110 – 1550） 海里： | ± 7.5 % |
光谱辐射强度响应度 （400 – 1550） nm
PLL-1701 能够在 BNC 输出（函数发生器）上提供电信号：
-5 V 至 +5 V，最大 10000 个值，时钟速度 3 μs – 900 μs
（9-24） 直流电
200 mA 至 12 V
100.000 SPS（采样/秒），具有连续数据传输率
USB V2.0（全速，HID 设备）
RS422（基于LVDS）
限制：RS422只能连接一台设备。
接口传输速度：100 kHz
550 克
173.3 毫米 x 36.2 毫米 x 124.4 毫米
外部信号：低有效，触发电平约1V，延迟：上升时间（16μs）+数字化（15μs），可预触发
内部数字触发：延迟 2μs ± 200ns。
储存：（-10 至 50） °C
作：（10 至 30） °C
<80%，无冷凝
建议定期重新校准当前校准。特别是当必须测量非常小的测量电流时。在湿度非常高的情况下，辐射计的故障电流可能会在低测量电流下出现，因此应予以考虑。相对于校准温度的温差会增加测量不确定度。
