Gigahertz Optik探测器VL-3701光学校正滤光片测量照度测量
VL-3701型
用于测量明视照度的传感器，单位为勒克斯 （lx）
- f1‘ ≤ 3 %
- f2≤ 1.5 %
- 0.5 纳安/升
- 20 毫米高
- 用于光计和信号放大器，校准证书
Gigahertz Optik探测器VL-3701光学校正滤光片测量照度测量概述
照度测量是一般照明和特殊照明中最常进行的测量任务之一。
精密照度检测器必须具备的两个最重要的特性是：
- 光谱灵敏度，可对标准化明视 V （λ） 灵敏度进行非常精细的调整
- 具有精确余弦灵敏度的视场
VL-3701 探测器在这两个参数上都符合 DIN A 级分类的高标准。
光度探测器是简单快速测量照度的非常好的解决方案，并且还允许测量的照度（勒克斯）具有非常宽的动态范围。通过额外的校准并结合透镜、积分球和测角仪等附件，其他光度量，如亮度（cd / m2）、光通量（流明）和光强（cd）。
Gigahertz Optik探测器VL-3701光学校正滤光片测量照度测量产品
VL-3701 型号是一款高质量的光度探测器，经过校准以测量照度。多年来，它已经在众多要求苛刻的工业和科学应用中大量证明了自己。该探测器可以连接到所有千兆赫兹光学仪表和跨阻放大器，进一步扩大了其普遍用途

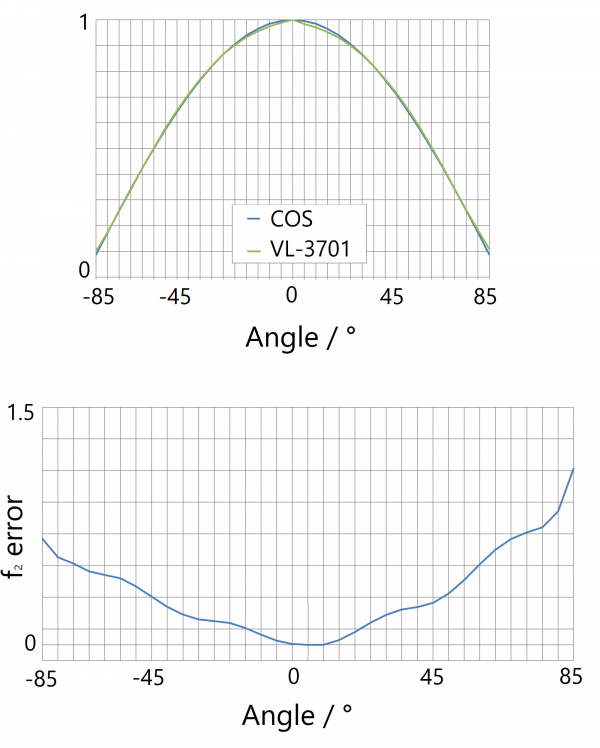

为了测量照度，VL-3701 探测器设计了一个直径为 7 mm 的扩散器，带有阴影环，可在整个视场内实现精确的余弦灵敏度（图 2）。光电二极管的光谱灵敏度通过滤光片进行光度校正。两者的规格均符合 DIN 5032 第 7 部分质量等级 A 的高要求。
为了使换能器能够与尽可能多的光源及其不同的发射光谱（包括白光 LED）一起使用，Gigahertz-Optik 特别注意根据 CIE 标准实现光谱光度灵敏度 V （λ）（图 1）。安装了我们自己生产的多层光学校正滤光片。这考虑了光电二极管的光谱灵敏度和输入光学器件的光谱传输。整个制造过程由千兆赫光学测量实验室进行质量管理。质量保证包括对每个单独探测器的相对光谱灵敏度进行单独校准。
高质量的硅光电二极管在测量信号和照度之间提供严格的线性关系，范围为皮安 （10-12A） 高达 1 毫安 （10-3当与 Gigahertz Optics P-9710 仪表（图 3）结合使用时，线性测量范围高达 330,000 lx，分辨率优于 0.001 lx。
坚固的黑色阳极氧化探测器外壳由铝制成，并提供 2 m 长的高度灵活的连接电缆。侧面的螺纹孔和/或表面的圆周 V 形槽使探测器能够牢固连接，并允许它与连接管、光学器件和其他配件一起使用。可选地，探测器提供防溅功能。
校准
以绝对单位（例如以 lx 为单位的照度）进行有意义的测量需要校准测量设备，并可追溯到国家计量研究所 （NMI） 的标准。自 1993 年以来，千兆赫兹光学测量实验室已获得 PTB（Physikalisch-Technische Bundesanstalt）和 DAkkS（德意志联邦共和国国家认证机构）的认可，作为测量光谱灵敏度和光谱辐照度的校准实验室。从那时起，大多数工厂校准都是基于认可校准实验室的校准标准和质量管理。因此，即使是千兆赫兹光学器件的工厂校准也提供了最高程度的可追溯性，因此多年来一直被世界各地的客户接受为质量基准。
根据各个行业部门的要求，部分测量实验室已获得 DAkkS 认可，作为符合 DIN EN ISO / IEC 17025 的测试实验室。因此，除了工厂证书外，Gigahertz-Optik 还可以选择为 VL-3701 探测器与测量设备一起提供 DIN EN ISO / IEC 17025 证书。
VL-3701 探测器针对其照度灵敏度和相对光谱灵敏度进行了校准。
移动式测量设备 P-9710，带有用于测量照度的独立探测器 VL-3701-2
测量仪器
VL-3701 探测器可与所有测量设备和千兆赫兹光学器件的跨阻放大器一起使用。必须选择检测器的连接器类型以匹配仪表的信号输入连接器。
相关产品
光度检测器，用于根据质量等级 A DIN-5032 第 7 部分测量照度，例如 f1‘ 和 f2.
照度检测器。具有余弦视场和光度校正光电二极管的输入光学器件在其规范中满足 DIN-5032 第 7 部分质量等级 A 的高要求。因此，VL-3701 型号适用于要求苛刻的光度测量任务。该检测器可与所有千兆赫兹光学器件的测量仪器和跨阻放大器一起使用。
最大照度，例如与 P-9710 测量设备结合使用（最大 1 mA）：2,000,000 lx，分辨率与 P-9710 测量设备结合使用 2 mlx
最大照度，例如与 X-1 测量设备结合使用（最大 200 μA）：400,000 lx
测量一般照明和特殊照明的照度。与生产相关的测量任务。
以 A/lx 为单位校准照度灵敏度。校准相对光谱灵敏度。
照度± 1.8 % （k=2)
光度 V（λ）
f1‘ ≤ 3 %
0.5 纳安/升
1毫安
扩散窗口 7 mmØ
f2≤ 1.5 %
同轴电缆，长 2 m，带 BNC （-1）、校准数据 （-2）、ITT （-4） 或 ITT 校准数据 （-5） 连接器
有关各个插头的信息可以在“更多信息”下找到
（5 – 40） °C
取决于验光仪
2 微秒
WQ：VL-3701探测器的防水转换，带有石英圆顶和底板的O形圈密封。
