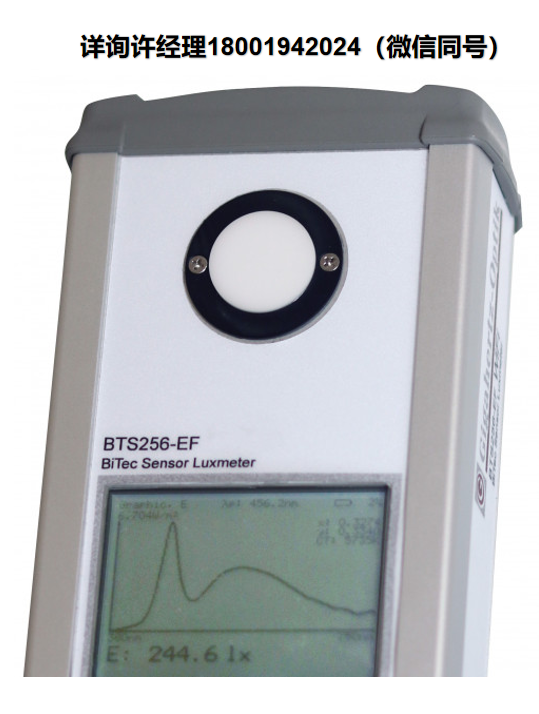

德国Gigahertz BTS256-EF 频闪仪
高精度闪烁仪和通用照明光谱光度计
- 带数据记录器和高达200 kHz采样的手持式便携式防溅通用测光表
- 光闪烁测量根据CIE:TN-006、CIE:TN-012、IEC TR 61547、IEC TR 63158、Mp ASSIST、JA10、IES:RP-16-10、IEEE 1789-2015等。
- 更多的测量方法，如照度和光色。:光谱辐照度、明视觉、暗视觉和黑视觉照度、光谱辐照度、PAR、CCT、CRI、颜色坐标、选项:WiFi等。
- BiTec传感器提供更高的测量精度和完美的LED测量性能，WiFi可选
- 验证相互比较活动中的闪烁测量
德国Gigahertz BTS256-EF 频闪仪规格参数：
一般规格
照度(明视觉、暗视觉、暗视觉)、PAR、光谱、光色、显色指数和闪烁的光谱辐射计
移动测量设备、带V-lambda光电二极管的BiTec传感器、带10 nm光学带宽和附加光学带宽校正(CIE214)的低杂散光CMOS光谱辐射计、遥控偏移快门、精确余弦校正视野、数据记录器、自动PWM同步、颜色量(X，Y，u，V，X，Y，Z，delta uv、色温、显色指数(CRI) Ra、R1-R15、TM-30-20、CIE224、CQS、CIE170、alpha-opic等。)，闪烁测量o太平洋标准时间、SVM、闪烁指数等。
德国Gigahertz BTS256-EF 频闪仪产品规格：
符合JIS C 1609-1:2006标准的B级DIN 5032第7部分或AA
符合JIS C 1609-1:2006的A级DIN 5032第7部分f1 ‘和f4，或一般精度等级
L级DIN 5032第7部分，用于U响应、IR响应、f3、f6和f7
具有光度宽带检测器和阵列光谱仪的双技术传感器。用于自动暗信号调节的集成光圈。
闪烁：
被测量:闪烁百分比(IES:RP-16-10，CIE TN 006:2016，CIE TN 012:2021)，闪烁指数(IES:RP-16-10，CIE TN 006:2016，CIE TN 012:2021)，闪烁频率，快速傅立叶变换(FFT)，P标准时间短期闪烁严重度Pst (CIE TN 006:2016，CIE TN 012:2021，IEC TR 61547:2020)，频闪效应能见度测量SVM (CIE TN 006:2016，CIE TN 012:2021，IEC TR 63158)，Mp辅助，联合附录JA10。
BTS256-EF有一个有限的内部存储器，因此只能访问以下频率范围当用作手持设备时血糖仪(不带电脑):
| 测量时间(传感器) | 测量时间(闪烁) | 采样率 | 上限截止频率 | 较低的截止频率 | 可接受信噪比的不确定性 | FFT频率分辨率 |
| 50 ms | 41.0 ms | 20 µs | 5 kHz | 60 Hz | 1%+-0.5 Hz | 25 Hz |
| 100 ms | 81.9 ms | 40 µs | 5 kHz | 30 Hz | 1%+-0.5 Hz | 12.5 Hz |
| 200 ms | 163.8 ms | 80 µs | 2.5 kHz | 15 Hz | 1%+-0.5 Hz | 6.3 Hz |
| 500 ms | 327.7 ms | 160 µs | 1.2 kHz | 8 Hz | 1%+-0.5 Hz | 3.2 Hz |
| 1000 ms | 655.4 ms | 320 µs | 0.6 kHz | 4 Hz | 1%+-0.5 Hz | 1.6 Hz |
| 3000 ms | 2620 ms | 1280 µs | 150 Hz | 1 Hz | 1%+-0.1 Hz | 0.4 Hz |
| 6000 ms | 5240 ms | 2560 µs | 75 Hz | 0.5 Hz | 1%+-0.05 Hz | 0.2 Hz |
| 12000 ms | 10486 ms | 5120 µs | 33 Hz | 0.25 Hz | 1%+-0.02 Hz | 0.1 Hz |
测量范围扩大当BTS256-EF与PC(通过USB，不适用于WiFi)和S-BTS256或S-SDK-BTS256结合使用时，设置为以下范围软件：
| 测量时间(闪烁) | 采样率 | 上限截止频率 (3分贝) | 较低的截止频率 | 可接受信噪比的不确定性 | FFT频率分辨率 |
| min. 1 ms | 1 ms (1kHz) – 5 µs (200kHz) | 200 Hz – 10 kHz | 2.5 kHz | 1% ± 0.5 Hz | 1 kHz |
| max. 180 s (3 min) | 1 ms (1kHz) – 10 µs (100kHz) | 200 Hz – 10 kHz | 0.014 Hz | 1% ± 0.5 Hz | 0.005 Hz |

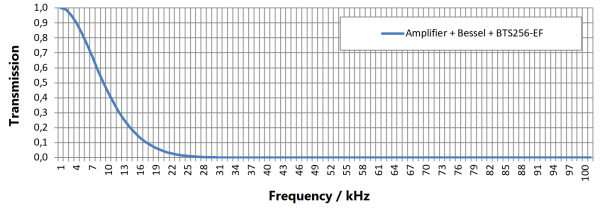

滤波器发射放大器:
3dB范围0至5 = 10 kHz，范围6至8 = 200Hz
(对于闪烁测量，仅推荐范围0至5)
199，999 LX≤5毫秒(白光)
100 lx ≤ 1s(白光)
暗视觉测量范围光谱(1 – 199，999) lx
暗视野照度的校准不确定度+/-2.2%
+/- 0.0001(标准光源类型A)
+/- 0.0002 (LED)
+/- 0.002(标准光源类型A)
+/- 0.005(典型值。发光二极管)
+/- 50K(标准光源类型A)
+/- 4%(取决于LED光谱)
6E-4(蓝色LED)
6E-4(绿色LED)
6E-4(红色LED)
1E-3(白色LED)
(典型值，在发光二极管峰值左侧100纳米处测量)
校准不确定度:
光谱辐照度
λ | u(k=2) |
| (360 – 399)纳米 | 5,5 % |
| (400 – 479)纳米 | 4 % |
| (480 – 779)纳米 | 3,8 % |
| (780 – 830)纳米 | 4,3 % |
光谱辐照度响应度(360 – 830)纳米
积分检测器
≤6%(未校正)
≤3%(f1’a *(秒z(λ))分别为F*(sz(λ))由光谱数据校正，由BTS技术自动完成)
多方面的
WiFi选项:WiFi 2,4 GHz(外置天线，范围> 100米)
工作温度:+10摄氏度至+30摄氏度
储存:-10摄氏度双+50摄氏度
1600毫安时锂离子电池
10小时，显示屏背光开启，连续测量
背光关闭时待机48小时
德国Gigahertz BTS256-EF 频闪仪概观：
从勒克斯计到光谱光度计的发展
传统的勒克斯表越来越多地被光谱光度计取代，例如MSC15. 然而，照明行业也需要能够处理更复杂测量的高精度光谱光度计。这些包括脉宽调制光的测量和测量内部和外部照明的能力，灯的热瞬态行为的确定，等等。这种仪表必须始终满足的主要标准是其光度特性的质量。额外的电子特征可以提高可用性和显示质量，但是它们不能补偿不合标准的测量结果。
用于一般照明目的的灯具和照明设备的制造商在鉴定产品安全性时，必须从以下方面考虑光闪烁EMC抗扰度要求。除了电源电压波动的影响之外，还必须考虑由灯和灯具本身引起的闪烁效应。欧洲委员会的生态设计法规现在要求SVM和Pst测量，甚至规定了它们的限值。
凭借BTS256-EF，著名测量设备制造商Gigahertz Optik GmbH提供了一种通用测量设备，可用于确定普通照明中的所有相关照明参数。结合可编程交流电源，BTS256-EF成为一个全面的灯具闪烁测试系统，包括电压波动抗扰度测试IEC TR 61547-1:2017。看见关于TLA测量的技术文章(时间光假象).
BTS 256-EF–高质量光谱光和颜色测量仪
BTS256-EF是一种高质量的测量设备，用于一般照明产品和条件的光度和色度测量。
*它的独特之处之一是由Gigahertz-Optik开发的创新的BiTec传感器它由一个V(λ)滤波硅光电二极管和一个光谱辐射计单元组成。这使得它具有极高的线性度、稳定性和快速性，从而保证了更高的测量精度，并且没有任何缺点。两个传感器都可以独立使用，并且传感器的相互校正有利于准确性、速度和通用性。
因此，仪表支持现代光谱光度计的所有要求也允许高精度的LED测量:
- 余弦视场照度测量，用于精确评估扩展照明(B级DIN 5032第7部分或AA，根据JIS C 1609-1:2006)
- 闪烁测量
- 光谱测量技术，LED灯、颜色、显色、色彩效果所需
- 用于同步脉宽调制光和闪烁测量的光电二极管
- α-opic照度和辐照度测量(CIE S 026:2018)
- 便携式手持设备的紧凑和坚固设计
也适用于发光二极管的高精度光闪烁仪
BTS256-EF具有光闪烁测量仪的功能，支持所有电流闪烁测量值/量:
- 闪烁百分比(IEEE标准1789-2015，IES: RP-16-10，CIE:TN-006，CIE:TN-012)
- 闪烁指数(IEEE标准1789-2015，IES: RP-16-10，CIE:TN-006，CIE:TN-012)
- FFT频率成分分析
- P标准时间短期闪烁严重程度(CIE:TN-006，CIE:TN-012，IEC TR 61547)
- 频闪能见度测量，SVM(国际照明委员会:TN-006，国际照明委员会:TN-012，国际电工委员会TR 63158)
- Mp辅助闪烁感知度量
- 联合附录JA10
BTS256-EF的独立配置中提供了被测对象闪烁百分比、闪烁指数和FFT频率成分分析。只有当BTS256-EF通过随附的S-BTS256软件进行远程控制时，才能访问所有其他被测变量。BTS256-EF的Wi-Fi版也是如此。但是有一个限制:被测对象PstLM和SVM需要非常高的数据吞吐量，这只能通过USB电缆实现。当BTS256-EF WiFi通过Wi-Fi连接时，这些功能不可用。
此外，BTS256-EF允许与电源LPS-CH-500配合使用时，根据IEC TR 61547进行闪烁测试。这些测试旨在探测当光源在干扰信号的影响下在交流电路中工作时的闪烁稳定性。
植物生长中光合有效辐射测量仪
LED生长灯需要根据它们产生的光合有效辐射(PAR)来测量。BTS256-EF支持此功能。可以测量以mol/(m *s)为单位的光合光子通量密度(PPFD ),它是在PAR波长范围内每秒每平方米面积到达表面的光子总数的量度。此外，可以显示日光积分(DLI ),它代表植物在一天中接收的光合有效辐射的总量。
闪烁和普通照明仪表的校准
光度测量设备的一个基本质量特征是其精确和可追溯的校准。BTS256-EF通过以下方式校准Gigahertz Optik 的ISO 17025海斯质量校准实验室被DAkkS (D-K-15047-01-00)认可为光谱响应度和光谱辐照度根据ISO/IEC 17025。校准还包括相应的附件组件。每台设备都附有各自的校准证书。
DALI联盟测试IEC 62386-209
使CCT测量在官方DALI联盟测试中按照IEC 62386-209(颜色控制装置)完全自动化。
光谱光度计BTS256-EF的更多选项
- 软件开发工具包，用于将设备集成到用户自己的软件中
- 与…结合软件工具S-T-Flicker和可编程交流电源LPS-CH-500Gigahertz-Optik GmbH根据IEC TR 61547-1:2017通用照明设备- EMC抗扰度要求-第1部分:客观光闪烁和波动抗扰度测试方法，为测试系统提供BTS256-EF的功能扩展。
