MSC15 系列

紧凑型光谱照度计,适用于传统和 LED 照明

  • 超过 30 种不同的测量对象:明光和暗视照度、颜色特性、CCT、CRI、TM-30-20、PAR、胆红素等。
  • 出色的余弦灵敏度 (f2) 以及较大的测量范围
  • 直观、简单的彩色触摸屏作
  • 不间断运行 8 小时以上
  • 通过USB即插即用连接,包括软件

室内和室外照明系统的安装有通用标准,这些标准规定了各个应用领域的定量和定性要求,例如生活空间、室内和室外工作场所、餐厅等。随着 LED 灯的推出,照明系统的能耗、效率和使用寿命等话题具有新的意义。照明技术中的光测量(光度测量)通常与表面入射光的强度(例如照度)和颜色(例如相关色温 CCT 和显色指数 CRI)有关。LED 灯的发射光谱种类要多得多,这就是为什么照度和色度的光谱测量现在已成为精确照度计的标准。

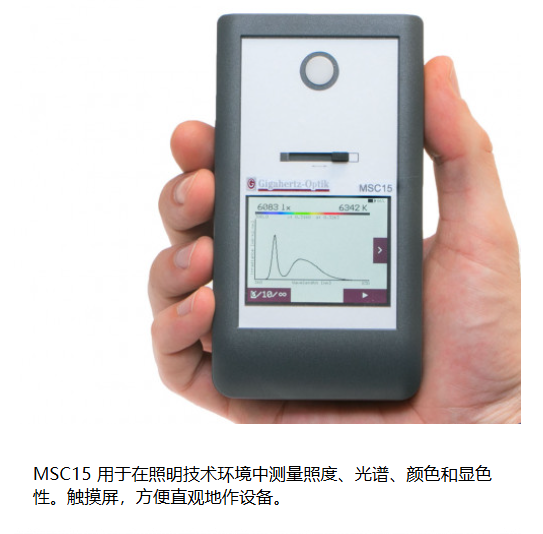

MSC15 – 紧凑、便携且价格低廉

Gigahertz-Optik GmbH 通过 MSC15 开发了一种现代光测量设备,其技术概念能够精确测量照度(根据 DIN 5032-7 的 B 级和根据 JIS C 1609-1:2006 的 AA 级)、光谱、颜色和显色性。测量设备的低价格与光测量技术的高质量设计并不矛盾,因为这是因为省去了昂贵且充满图像的电子功能。光传感器由一个快速光谱辐射计组成,其光谱范围从 360 nm 到 830 nm(根据 CIE S023 的 V-lambda 范围),光谱带宽为 10 nm。此外,该设备还提供光带宽校正 (CIE 214),以进一步提高根据光谱测量数据计算的测量值的质量。精确测量大面积照明系统照度的一个重要部分是仔细设计测量光学元件的视场。只有对光线在物体上的不同入射角进行精确的余弦真实评估,才能对照度进行有意义的测量。尽管 f2 ≤ 3% 的余弦匹配质量良好,但 MSC15 为移动设计中的光谱测光仪提供了从 1 lx 到 350,000 lx 的出色照度和色度测量范围。测量设备的直观作完全通过彩色触摸屏进行。还可以为某些测量功能打开和关闭单独的显示屏。锂离子电池可实现 8 小时以上的实际连续运行,并可通过 USB 2.0 充电。测量设备的远程控制和数据读取是通过供货范围内包含的直观作软件实现的。此外,MSC15 具有 10 个内部存储插槽,允许在设备中记录测量结果,然后通过软件读取。设备中的内存空间可以通过菜单方便地进行管理。


MSC15 的校准

光测量设备的一个关键质量特征是其精确且可追溯的校准。MSC15 在 Gigahertz-Optik GmbH 的测试实验室进行校准,该实验室被 DAkkS 认证为符合 ISO/IEC 17025 的光谱灵敏度光谱辐照度 (D-K-15047-01-00) 的校准实验室。每个设备都配有校准证书。


MSC15 的附加功能

MSC15 还包括用于专业照明领域的附加功能。

用于植物生长的 LED 灯必须根据它们产生的光合有效辐射 (PAR) 来测量。光合作用领域的用户感兴趣的是 MSC15 的附加功能,即通过显示光合光子通量密度 (PPFD) 来评估植物生长领域的照明效果。该测量值以 μmol/m²s(400 nm 至 700 nm)表示,表示 PAR 波长范围内达到每秒每平方米一个表面的光子总数。

用于治疗高胆红素血症(新生儿黄疸)的新生儿光疗灯的照度可以根据现行标准和指南准确测量,无论灯的类型或制造商如何。MSC15 直接显示胆红素 E 的总辐照度(毫瓦/厘米)2),根据国际电工委员会 IEC 60601-2-50:2009+A1:2016 标准,以及胆红素的平均光谱辐照度 (μW/cm)2/nm) 根据美国儿科学会的最新建议。

生物动力光(以人为本的照明)需要与传统的光度和色度值相去甚远的新指标(参见 CIE TN 003:2015)。MSC15 根据 CIE S 026:2018 直接显示黑视素辐照度、黑视素等效照度和日光等效黑视素照度的测量值。

符合 IEC 62386-209 的 DALI 联盟。在 DALI 联盟根据 IEC 62386-209(颜色控制单位)的官方测试中实现全自动 CCT 测量。

MSC15 测光表的选件

  • 软件开发套件,供用户将测量设备集成到自己的软件中
