探测器
测量头包含一个或多个光电二极管。每个传感器都设计有预期被测物所需的光学校正滤光片，以及扩散器、光学元件、积分球或其他光学元件。测量头在 Gigahertz Optik GmbH 的校准实验室中以绝对尺寸进行校准。
光度传感器
V（lambda） 检测器
VL-3701 型
用于测量以勒克斯 （lx） 为单位的明照度的传感器
照度测量是普通和特殊照明环境中最常用的测量任务之一。
精密照度检测器必须具备的两个最重要的特性是：
- 光谱灵敏度，对标准化明视 V （λ） 灵敏度进行了非常精细的调整
- 具有精确余弦灵敏度的视野
VL-3701 探测器在这两个参数上均符合 DIN A 级分类的高标准。
光度检测器是简单快速测量照度的非常好的解决方案，并且还允许测量照度 （lux） 的动态范围非常宽。通过额外的校准并与透镜、积分球和测角仪等附件结合使用，其他光度量如亮度 （cd/m2）、光通量 （lumens） 和发光强度 （cd）。
产品
VL-3701 照度探测器
VL-3701 型号是一款经过校准的高质量光度检测器，用于测量照度。多年来，它已在众多要求苛刻的工业和科学应用中大量证明了自己的实力。该检测器可以连接到所有千兆赫兹光学仪表和跨阻放大器，进一步扩展了其普遍用途
为了测量照度，VL-3701 检测器设计了一个直径为 7 mm 的扩散器，该扩散器带有阴影环，可在整个视场中实现精确的余弦灵敏度（图 2）。光电二极管的光谱灵敏度通过滤光片进行光度校正。两者的规格均符合 DIN 5032 第 7 部分质量等级 A 的高要求。
为了确保传感器可以与尽可能多的光源及其不同的发射光谱（包括白光 LED）一起使用，Gigahertz-Optik 特别注意根据 CIE 标准实现光谱光度灵敏度 V （λ）（图 1）。安装了我们自己生产的多层光学校正滤光片。这考虑了光电二极管的光谱灵敏度和输入光学元件的光谱透射率。整个制造过程都受到 Gigahertz Optics 测量实验室的质量管理。质量保证包括对每个探测器的相对光谱灵敏度进行单独校准。
高质量的硅光电二极管在测量信号和照度之间提供严格的线性关系，范围为皮安 （10-12A） 高达 1 毫安 （10-3当与千兆赫兹光学 P-9710 仪表（图 3）配合使用时，线性测量范围高达 330,000 lx，分辨率优于 0.001 lx。
坚固的黑色阳极氧化探测器外壳由铝制成，并提供 2 m 长的高柔性连接电缆。侧面的螺纹孔和/或表面的圆周 V 形槽使探测器能够牢固地连接，并允许它与连接管、光学元件和其他附件一起使用。或者，探测器具有防溅功能。
校准
以绝对单位（例如以 lx 为单位的照度）进行有意义的测量需要校准可追溯到国家计量机构 （NMI） 标准的测量设备。自 1993 年以来，千兆赫兹光学测量实验室已被 PTB（德国联邦物理技术研究院）和 DAkkS（德意志联邦共和国国家认证机构）认证为光谱灵敏度和光谱辐照度测量的校准实验室。从那时起，大多数工厂校准都基于认可校准实验室的校准标准和质量管理。因此，千兆赫兹光学元件的工厂校准已经提供了最高程度的可追溯性，因此多年来一直被世界各地的客户接受为质量基准。
根据各个工业部门的要求，部分测量实验室被 DAkkS 认证为符合 DIN EN ISO / IEC 17025 标准的测试实验室。因此，除了工厂证书外，Gigahertz-Optik 还可以选择为 VL-3701 探测器和测量设备提供 DIN EN ISO / IEC 17025 证书。
VL-3701 探测器的照度灵敏度和相对光谱灵敏度进行了校准。
测量仪器
VL-3701 探测器可与所有测量设备和千兆赫兹光学元件的跨阻放大器一起使用。必须选择探测器的连接器类型，以匹配仪表的信号输入连接器。

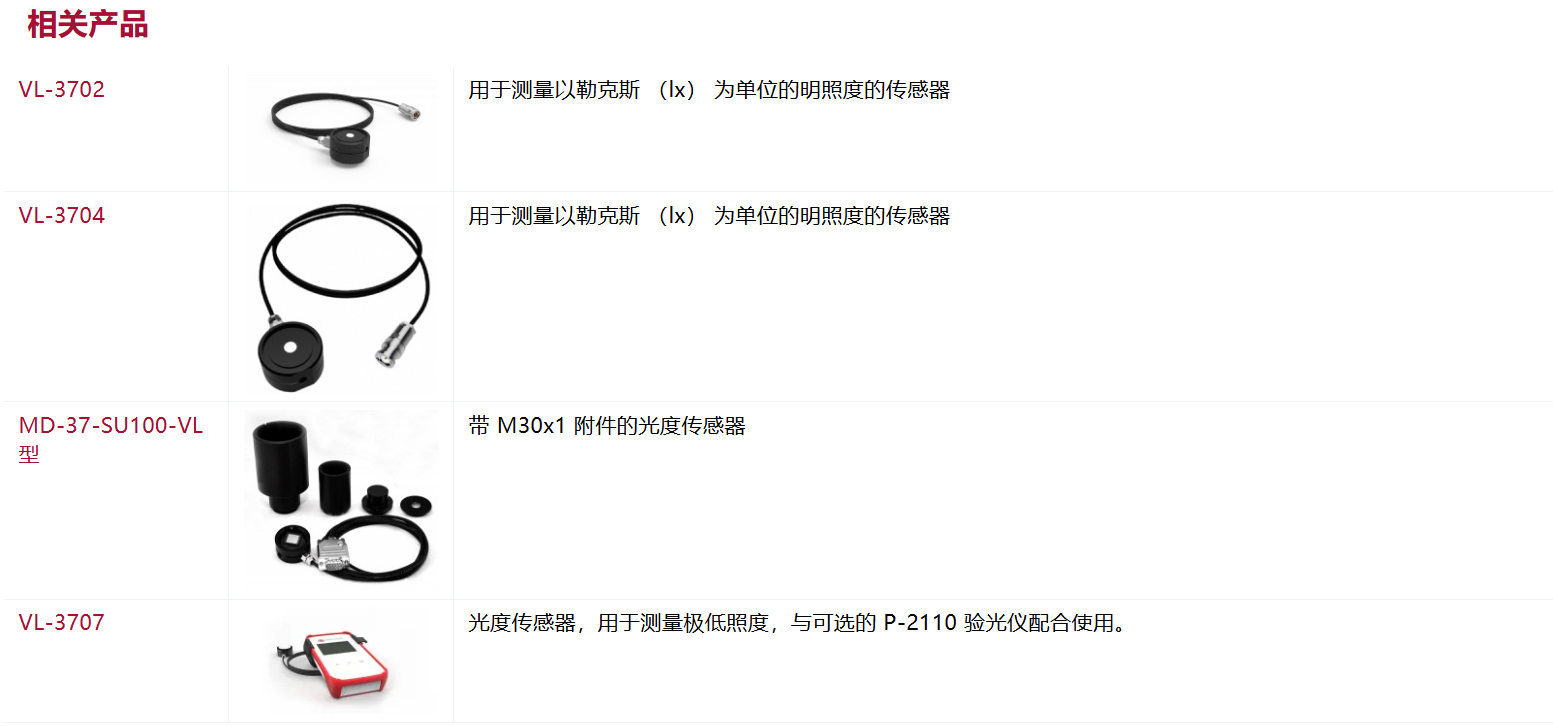

| 型 | 照片 | 测量变量 | 光谱函数 | 典型灵敏度 | 入口光学元件 / 尺寸 | FOV 或光圈 | 提示 | |
|---|---|---|---|---|---|---|---|---|
| VL-3701 型 |  | 照度 （lux） | 明视;F1 ≤ 3% | 0.5 nA/lx | 扩散器 / 7mmØ | 余弦;F2 ≤ 1.5% | DIN-5032 A 类光度法。适用于白光 LED | |
| VL-3702 | | 照度 （lux） | 明视;F1 ≤ 6% | 0.5 nA/lx | 7mmØ 扩散器 | 余弦;F2 ≤ 3% | DIN 5032 B 类光度法 | |
| VL-3704 |  | 照度 （lux） | 明视;F1 ≤ 5% | 20 pA/lx | 7mmØ 扩散器 | 余弦;F2 ≤ 3% | 通常与 X1/P-9802 验光仪一起使用 | |
| VL-3705 |  | 照度 （lux） | 暗视;F1 ≤ 5% | 0.3 nA/lx | 7mmØ 扩散器 | 余弦;F2 ≤ 3% | DIN 5032 B 类暗视光度法 | |
| VL-3707 |  | 照度 （lux） | 明视 | 12 nA/lx | 扩散 | 余弦 | <100 μlx 至 > 80,000 lx | |
| VL-3701 带 SRT-M37-L1 |  | 亮度 （cd/m²） | 明视 | 1.2 pA/（cd/平方米） | 镜头 / 22.4 mmØ | 1° FOV 发散 | 大面积照明表面的点亮度测量 | |
| VL-3701 与 SRT-M37-L2 | | 亮度 （cd/m²） | 明视 | 5 pA/（cd/平方米） | 镜头 / 22.4 mmØ | 2° FOV 发散 | 大面积照明表面的点亮度测量 | |
| VL-3701 带 SRT-M37-L5 | | 亮度 （cd/m²） | 明视 | 30 pA/（cd/平方米） | 镜头 / 22.4 mmØ | 5° FOV 发散 | 大面积照明表面的点亮度测量 | |
| LDM-9901 |  | 亮度 （cd/m²） | 明视，f1 ≤ 5% | 25 pA/（cd/平方米） | 镜头 / 22 mm Ø | 1.1° 视场角 | ||
| LDM-9811 与 PD-16-VL |  | 亮度 （cd/m²） | 明视 | 请参阅数据表中的详细规格 | ||||
| ISD-5-VL 型 |  | 光通量 （lm） | 明视，f1 ≤ 5% | 25 nA/流明 | 球体 / 50 mmØ | 12 毫米直径 | 2-Pi 光通量测量，例如内窥镜 | |
| ISD-10-VL 型 |  | 光通量 （lm） | 明视，f1 ≤ 5% | 50 nA/流明 | 球体 / 100 mmØ | 直径 15 毫米 | ||
| ISD-15P-VL 系列 |  | 光通量 （lm） | 明视，f1 ≤ 5% | 25 nA/流明 | 球体 / 150 mmØ | 直径 38.1 毫米 |
