德国Gigahertz Optik,光度传感器,VL-370紫外传感器,用于测量紫外线辐射辐照度的测量头,紫外线-3701

探测器

测量头包含一个或多个光电二极管。每个传感器都设计有预期被测物所需的光学校正滤光片，以及扩散器、光学元件、积分球或其他光学元件。测量头在 Gigahertz Optik GmbH 的校准实验室中以绝对尺寸进行校准。

紫外线-3701

用于测量紫外线辐射辐照度的测量头，单位为 W/m²。特点：光谱灵敏度315-400nm（UV-A），余弦视场功能，适用于光度计和信号放大器，校准证书。

高灵敏度一体式 UV 传感器

型	照片	测量变量	光谱功能	光谱范围 / nm	典型灵敏度	输入光学元件/尺寸 （mm）	言论
紫外线-3701		辐照度 （W/m²）	UV-A 型	紫外线-A 315-400 nm	4 nA/（宽/平方米）	11mmØ 扩散器	CIE / DIN 定义的 UV-A 范围
紫外线-3702		辐照度 （W/m²）	UV-B 抗体	紫外线 B 280-315 纳米	1.7 nA/（宽/平方米）	11mmØ 扩散器	CIE / DIN 定义的 UV-B 范围
紫外线-3703		辐照度 （W/m²）	UV-C 紫外线	紫外线-C （200）250-280 纳米	2 nA/（宽/平方米）	11mmØ 扩散器	CIE / DIN 定义的 UV-C 范围
紫外线-3710		辐照度 （W/m²）	UV-A 型	紫外线-A （320 – 400） 纳米	7 nA/（宽/平方米）	11mmØ 扩散器	替代 UV-A 范围（例如非生物应用）
紫外线-3711		辐照度 （W/m²）	UV-B 抗体	紫外线-B 280-320 nm	3 nA/（宽/平方米）	11mmØ 扩散器	替代 UV-B 范围（例如非生物应用）
紫外线-3711-308		辐照度 （W/m²）	紫外线 B 308nm	UV-B 308 纳米	3 nA/（宽/平方米）	11mmØ 扩散器	用于准分子源的 UV-B 检测器
紫外线-3716		辐照度 （W/m²）	UV-A 型	紫外光-A 305-400 nm	10 nA/（宽/平方米）	11mmØ 扩散器	替代 UV-A 范围，眼睛安全。
紫外线-3717		辐照度 （W/m²）	UV-A，可见盲	紫外线-A （325 – 400） 纳米	1 nA/（宽/平方米）	11mmØ 扩散器	可见辐射的低串扰
紫外线-3718		辐照度 （W/m²）	窄带 UV-C	紫外线-C 254 nm	2 nA/（宽/平方米）	11mmØ 扩散器	用于高强度 UV-C 254nm 辐射
紫外线-3719		辐照度 （W/m²）	宽带 UV	紫外线 250 nm – 400 nm	1.9 nA/（宽/平方米）	11mmØ 扩散器	广谱紫外线敏感性
紫外线-3720		辐照度 （W/m²）	紫外线-BC	紫外线 240 nm – 320 nm	260 帕安/（宽/平方米）	11mmØ 扩散器	UV-B 和 UV-C 灵敏度
紫外线-3725		辐照度 （W/m²）	窄带 UV-C	紫外线-C 254 nm	2 nA/（宽/平方米）	11mmØ 扩散器	在空气消毒中的应用
紫外线-3726		辐照度 （W/m²）	UV-C 紫外线	紫外线 240 nm – 320 nm	50 微安 / （W / cm2） @254 纳米	11 mm Ø 扩散器	低压汞灯 （254 nm） 和紫外 LED （250-300 nm）
紫外线-3727		辐照度 （W/m²）	UV-C / B （200 – 310 纳米）	紫外 200 nm – 310 nm	57.5 微安 / （W / cm2） @254 纳米	19.2 mm Ø 扩散器	准分子灯 （222nm）、低压汞灯 （254 nm） 和紫外 LED （250-300 nm）
UV-37 与 SRT-M37-L-UV		光束密度 （W/（m²sr））	取决于测量头				用于 UV 测量头的附件光学元件 直径 22.4 毫米;1°、2°、5° 或 10° FOV 发散

UV-3701 检测器的光谱灵敏度覆盖了 315 nm 至 400 nm 的 UV-A 光谱范围。

通用型光学辐射探测器

UV-37 系列探测器主要用于测量多色辐射源光谱窗口内的紫外线辐照度。多层滤光片用于将光电接收器的光谱灵敏度调整到所需的带通函数。计算机模拟的滤光片功能在指定的光谱窗口内提供最佳的宽带辐射灵敏度。

预老化组件

所有光学组件，包括光电二极管，都经过紫外线辐射预老化，以提高长期稳定性。

Cosine Field of View 函数

探测器的视场函数与余弦相适应，由测量头的散射盘产生

高动态

UV-37 传感器专为实现最高灵敏度而设计。尽管如此，这些检测器也适用于高强度应用。这是由于光电二极管与 Gigahertz-Optik GmbH 的验光仪和信号放大器结合使用时具有较大的可用动态范围而实现的。最大可测量辐照度仅受光电二极管的最大允许信号电流和探测器的最高工作温度的限制。

紧凑型外壳

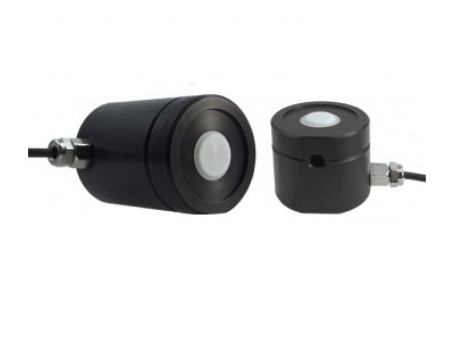

UV-37 探测器内置在直径为 37 mm 的黑色阳极氧化铝外壳中。扩散器横向被阴影环覆盖，该阴影环优化了平坦入射角的余弦视场函数。侧面的 M6 螺纹孔非常适合紧固。圆周 V 型槽使其可以与 SRT-M45/37-B 适配器一起使用，SRT-M37-L 系列的附件光学元件可以连接到该适配器上。这扩大了 RW-37 测量头的应用范围，包括辐射测量。

可追溯的校准

每个探测器都提供了其辐照度、以 W/m² 和/或 W/cm² 为单位的灵敏度以及相对光谱灵敏度的校准。作为使用宽带参考灯进行标准校准的替代方案，提供了使用单色或特定应用发射器的可选校准。校准及其可追溯性在每个探测器随附的校准证书中得到确认。
