VL-3701
用于测量光照度（单位 Lux [lx]）的探测头
f1′ ≤ 3 %
f2 ≤ 1.5 %
0.5 nA/lx
20 mm高
与光度计和放大器一起使用
VL-3701 照度探头
VL-3701 型照度探头是一款用于测量照度的高质量光度探头，多年来已在众多苛刻的工业和科学应用中得到验证。该探测器可与所有 Gigahertz-Optik 测量设备和跨阻放大器连接。
为了精确测量照度，VL-3701 探测器配备了一个直径为 7 毫米的扩散器，可提供余弦校正视场（图 2）和一个光度校正光电二极管。两者的规格都符合 DIN 5032 第 7 部分 A 级质量的高要求。

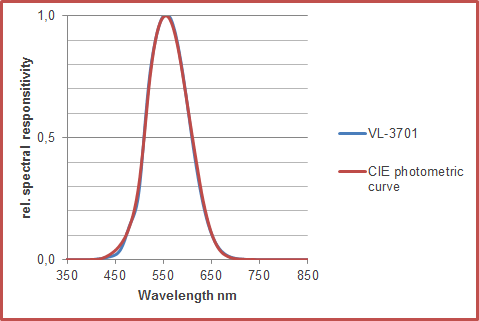

为了确保该探测头适用于最广泛的光源光谱，包括大多数传统照明技术和白光 LED，Gigahertz-Optik 特别注意按照 CIE 标准实现光谱光度灵敏度 V(λ)（图 1）。我们采用了自己生产的多层光学校正滤光片。这考虑到了光电二极管的光谱灵敏度和输入光学器件的光谱透射率。整个生产过程都由 Gigahertz-Optik 测量实验室进行质量管理。质量保证包括对每个探测器的相对光谱灵敏度进行单独校准。
高质量硅光电二极管可在pico-amps（10-12 A）至milliamp（10-3 A）范围内实现测量信号与照度之间的严格线性关系。与 Gigahertz-Optik P-9710 测量仪（图 3）配合使用，线性测量范围可达 330000 lx，分辨率优于 0.001 lx。
坚固耐用的探测器外壳由铝制成，并提供一条 2 米长、高度灵活的连接电缆。侧面的螺纹孔或正面的圆周 V 形槽可以牢固地固定探测器，并可与前置管和光学镜组配合使用。探测器的外形仅为 20 毫米，即使在狭小的空间内也能使用。该探测器还提供防溅型。
规格
简要说明
光度检测器用于测量照度，符合 DIN-5032 第 7 部分 A 级质量标准，例如 f1′ 和 f2。可与所有测量设备和跨阻放大器配合使用。
主要特点
照度检测器。带余弦视场的输入光学元件和光度校正光电二极管的规格符合 DIN-5032 第 7 部分 A 级质量的高要求。因此，VL-3701 型适用于高要求的光度测量任务。该探测器可与 Gigahertz-Optik 的所有测量设备和跨阻放大器配合使用。
测量范围
最大照度，例如与 P-9710 连接时（最大 1 mA）： 2,000,000 lx，与 P-9710 连接时的分辨率： 2 mlx
最大照度，例如与 X-1 连接时（最大 200 µA）： 400,000 lx
典型应用
测量普通照明和特殊照明的照度。伴随生产的测量任务。
校准
以 A / lx 为单位校准照度灵敏度。校准相对光谱响应度。
校准不确定性
辐照度 ± 3.2 % (k=2)
规格
光谱响应度
光度 V(λ)
f1’（光谱不匹配）
f1′ ≤ 3 %
典型响应度
0.5 nA/lx
最大信号电流
1 mA
输入光学器件
扩散窗 7mmØ
f2（方向响应/余弦误差）
f2 ≤ 1.5 %
连接器
2 米长同轴电缆，带 BNC (-1)、校准数据 (-2) 或 ITT (-4) 连接器
温度范围
(5 – 40) °C
典型响应度
