概述：

紫外 CCD 光谱辐射仪与宽带 CCD 光谱仪

传统 CCD 探测器的光谱响应度通常在 200 nm 至 430 nm 范围内。通常，CCD 探测器的这个宽光谱响应范围被称为光谱辐射计的响应范围。然而，这没有考虑色散光栅的光谱响应函数，这进一步降低了检测器在紫外光谱中的响应度。这会导致 UV 测量信号出现重大误差，主要是通过长波杂散光。宽带光谱仪的光谱分辨率通常不足以保证精确测量窄带 UV LED。

专为紫外辐射设计的 CCD 光谱仪具有有限的光谱范围，并允许非常高的光栅效率和非常高的光谱分辨率。此外，滤光片还可用于显著减少杂散光。

用于紫外线辐射的 BTS2048-UV CCD 分光辐射仪

BTS2048-UV 满足高端紫外二极管阵列光谱仪的所有要求，尽管采用尖端技术，但价格极具吸引力。

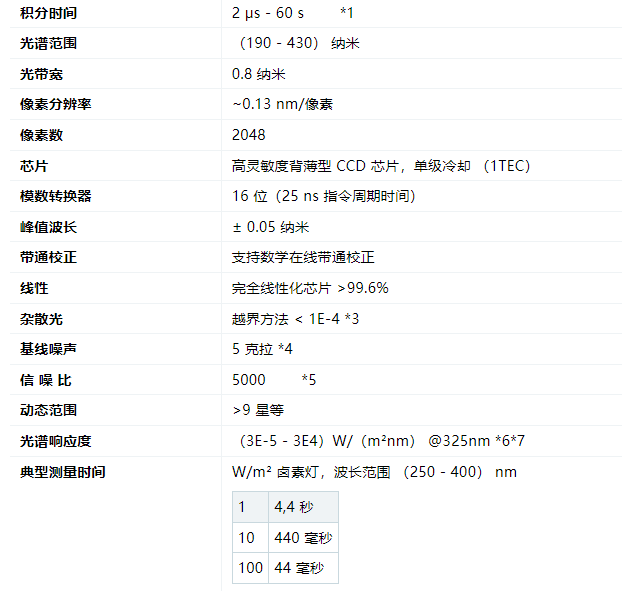

BiTec 传感器的一个独特之处在于它结合了背照式 CCD 光谱仪和硅光电二极管，可提供高线性度，从而实现极快的测量。采用热电冷却的完全线性化 2048 像素 CCD 探测器的积分时间范围为 2 μs 至 60 s，因此具有非常宽的动态范围。这使得能够在较宽的强度范围内精确测量 UV LED。该设计在整个光谱测量范围内提供了0.8纳米的高光学分辨率，从190纳米到430纳米。光谱仪还配备了两个用于自动低杂散光测量的滤光片。对于存在其他光源的宽带 UV 灯和 UV LED 来说，这种测量是必要的。BiTec 探测器内的极高线性度 SiC 光电二极管用于 CCD 的线性化或用作参考探测器。SiC 光电二极管的辐射响应功能使其能够独立于 CCD 使用。辐射精度可以使用相应的光谱数据进行自动校正。因此，该设备可用于对非常微弱的信号进行快速测量，这使得 BTS20418-UV 非常适合集成到测角仪中。尽管尺寸紧凑（103 mm x 107 mm x 52 mm – 长 x 宽 x 高），但 BTS2048-UV 光谱辐射仪有一个遥控滤光轮，带有两个滤光片和一个用于暗测量的快门。

精确光谱辐射测量（低杂散光）

为了便于最佳地使用 CCD 传感器的动态范围并克服大多数阵列光谱辐射计在 UV 范围内的问题，在光束路径中放置了一个遥控滤光片轮（开放式、闭合式、滤光片）。该滤光片与智能测量和杂散光校正程序相结合，可实现 BTS2048-UV 的高质量测量。

BTS2048-UV 针对其他 UV 源的一般测量进行了优化。Gigahertz-Optik 的杂散光校准技术与进一步的智能测量程序相结合，可实现卓越的杂散光抑制。可根据要求选择校准 BTS2048-UV 附加杂散光校正矩阵。

绝对校准，绝对辐照度低至 200 nm！

多年的经验和设备齐全的 DAkkS 校准实验室 （D-K-15047-01-00） 使 Gigahertz-Optik 能够提供低至 200 nm 的可追溯校准。这拓宽了 BTS2048-UV 和 UV-C-LED 的应用范围。对于短波光谱范围，Gigahertz-Optik GmbH 实施了一种特殊的基于氘灯的校准策略。

用于前端和后端 LED 测试测量

BTS2048-UV 非常适合在工业应用中测试 UV 前端和后端 LED。其 CCD 检测器在触发测量之前集成了所有像素的电子零点设置功能（电子快门）。当测试 LED 在脉冲电流模式下运行时，电子快门和测量触发可以通过触发端口与电源同步。强大的微处理器只需 7 ms 即可通过快速 LAN 接口将完整的数据集传输到系统计算机。

直接安装，无需使用导光板

BTS2048-UV 光谱辐射仪具有扩散窗口，因此可用于测量紫外线辐照度，包括光谱和峰值波长，无需任何额外的附件组件。借助扩散窗口，BTS2048-UV 还可以直接安装在积分球、辐射镜和测角仪等附件上，以测量辐射功率、辐射度和辐射度分布。

用户软件和开发人员软件

标准的 S-BTS2048 用户软件具有可定制的用户界面，并提供大量的显示和功能模块，这些模块可以在使用 Gigahertz-Optik GmbH 的相应附件组件配置 BTS2048-UV 时激活。S-SDK-BTS2048 开发软件用于将 BTS2048-UV 集成到客户自己的软件中。

校准

光度测量设备的一个基本质量特征是其精确和可追溯的校准。BTS2048-UV 由 Gigahertz-Optik 的 ISO/IEC 17025 校准实验室进行校准，该实验室的光谱响应度和光谱辐照度根据 ISO/IEC 17025 获得 DAkkS （D-K-15047-01-00） 的认可。校准还包括相应的附件组件。每台设备都附有相应的校准证书。
